Λεπτομέρειες:
|
Τυπικές εφαρμογές: | Υγρό, διαβρωτικό υγρό | Έξοδος σήματος:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Περιβαλλοντική θερμοκρασία: | -40 〜 85 °C | Θερμοκρασία διεργασίας: | -10 ~+70 °C |
Σύνδεση διαδικασίας: | τοποθέτηση φλάντζας με σπείρωμα (προαιρετικό) | Παροχή ηλεκτρικού ρεύματος: | 24 VDC (± 5%) |
Ικανότητα φόρτωσης: | < (U-15) / 0,02Α | Υλικό διαφραγμάτων: | 316L, κεραμικό διάφραγμα (προαιρετικό) Υλικό θήκης: αλουμίνιο, ανοξείδωτο ατσάλι (προαιρετικό) |
NH93420 Τύπος εισόδου Μετατροπείς πίεσης στάθμης νερού HART Κεραμικό διάφραγμα

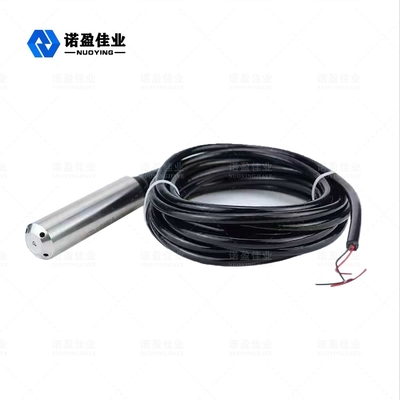

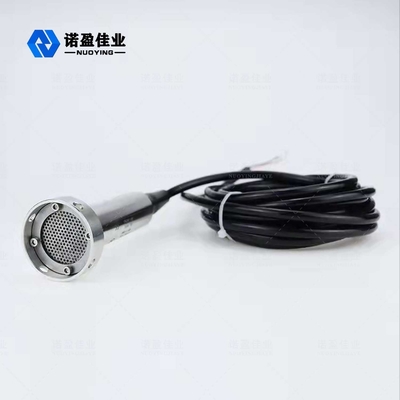

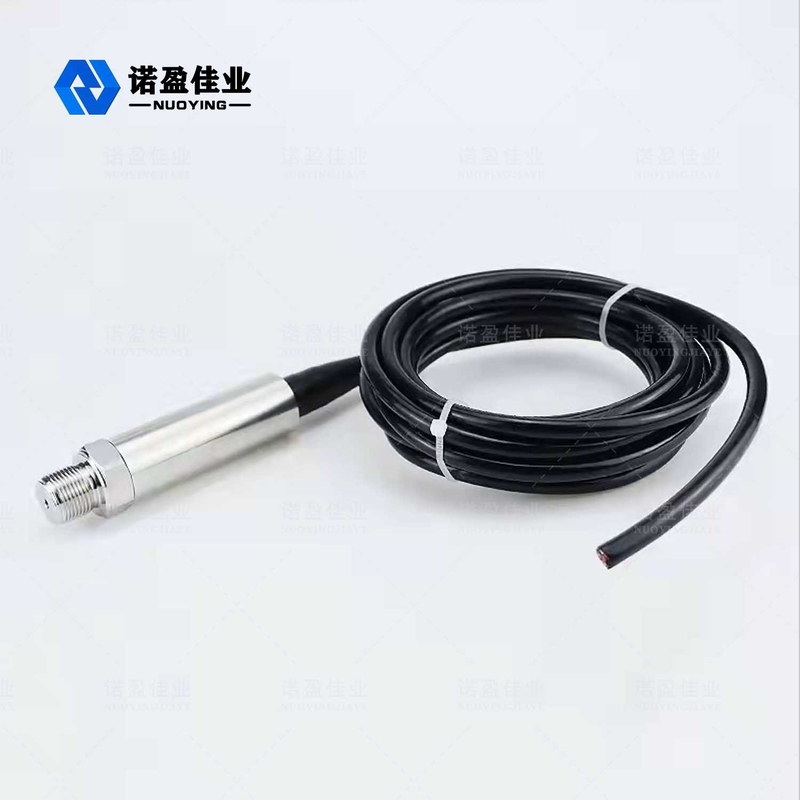

NH93420 Πομπός με αισθητήρα πίεσης πομπού στάθμης υγρού
Ο πομπός στάθμης υγρού σειράς NH93420 είναι η επέκταση και ανάπτυξη της τεχνολογίας πομπού πίεσης, σύμφωνα με την αρχή της γραμμικής σχέσης μεταξύ της πίεσης που παράγεται από το διαφορετικό ειδικό βάρος υγρού σε διαφορετικά ύψη, για την επίτευξη ακριβούς μέτρησης και μετάδοσης όγκου νερού, λαδιού και πάστας. Υγρό ύψος, βάρος.
NH93420 Πομπός στάθμης υγρούΤεχνική Παράμετρος
Τυπικές εφαρμογές | Υγρό, διαβρωτικό υγρό | ||||||||||
Εύρος μέτρησης |
|
||||||||||
Έξοδος σήματος: | 4~20mADC/HART/RS485 | ||||||||||
Θερμοκρασία περιβάλλοντος | -40 ~ 85 °C | ||||||||||
Θερμοκρασία διαδικασίας | -10 ~+70 °C | ||||||||||
Σύνδεση διαδικασίας | τοποθέτηση φλάντζας με σπείρωμα (προαιρετικό) | ||||||||||
Παροχή ηλεκτρικού ρεύματος | 24 VDC (± 5%) | ||||||||||
Ικανότητα φόρτωσης | < (U-15) / 0,02Α | ||||||||||
Υλικό διαφράγματος | 316L, κεραμικό διάφραγμα (προαιρετικό) Υλικό θήκης: αλουμίνιο, ανοξείδωτο ατσάλι (προαιρετικό) | ||||||||||
Σταθερότητα | ±0,05%FS/ έτος;±0,1 %FS/έτος | ||||||||||
Εμφάνιση πεδίου | LCD (προαιρετικό) | ||||||||||
Επίπεδο προστασίας | IP67 | ||||||||||
Κατηγορία έκρηξης | Exia II CT5 Exd IIBT5 (προαιρετικό) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωνα μεστοσυγκεκριμένες απαιτήσειςτουχρήστες!
NH93420 Πομπός στάθμης υγρού Λειτουργικός Αρχή
Ο πομπός στάθμης υγρού αποτελείται από ένα ειδικό καλώδιο οδηγού αερίου ενσωματωμένο σε έναν τριχοειδή σωλήνα, έναν σύνδεσμο συμπίεσης και έναν καθετήρα.Ο αισθητήρας του μετρητή στάθμης είναι κατασκευασμένος από πυρήνα από ανοξείδωτο χάλυβα με διάφραγμα στο κάτω μέρος και πλαστικό κέλυφος με οπές.Η μέτρηση της στάθμης του υγρού είναι στην πραγματικότητα η διαφορά μεταξύ της υδροστατικής πίεσης στην κεφαλή του ανιχνευτή και της πραγματικής ατμοσφαιρικής πίεσης, και στη συνέχεια ο κεραμικός αισθητήρας (που είναι προσαρτημένος στο φιλμ από ανοξείδωτο χάλυβα) και το ηλεκτρονικό εξάρτημα μετατρέπουν τη διαφορά πίεσης σε σήμα εξόδου 4~20mA .
Όταν ο υδροστατικός πομπός στάθμης υγρού τοποθετηθεί σε ένα ορισμένο βάθος του μετρούμενου υγρού, ο τύπος πίεσης του αισθητήρα είναι ο εξής: PA= p・g・h+Po για να ληφθεί ο τύπος στάθμης υγρού:h = PA-Po/p *σολ.
Ταυτόχρονα, η πίεση του υγρού εισάγεται στον θάλαμο θετικής πίεσης του αισθητήρα μέσω του ανοξείδωτου χάλυβα αγωγιμότητας αερίου και στη συνέχεια η ατμοσφαιρική πίεση στην επιφάνεια του υγρού συνδέεται με τον θάλαμο αρνητικής πίεσης του αισθητήρα, έτσι ώστε να εξουδετερωθεί το Po, στο πίσω μέρος του αισθητήρα και κάντε τη μετρούμενη πίεση του αισθητήρα PA-Po= p・g・h.
Εάν η πυκνότητα του υγρού είναι ομοιόμορφη, η διαφορά στατικής πίεσης είναι ανάλογη με το ύψος της στάθμης του υγρού.
NH93420 Πομπός στάθμης υγρού Χαρακτηριστικά σχεδίου
,
