Λεπτομέρειες:
|
Περιβαλλοντική θερμοκρασία: | -40~+85℃ | Θερμοκρασία διαδικασίας: | -25~+125℃ |
---|---|---|---|
Η σύνδεση: | Νήμα βιδών, φλάντζα (προαιρετική) | Σχετική υγρασία: | <95% |
Υλικό διαφραγμάτων: | 316L | Κατηγορία έκρηξης: | ExiaCT5Ⅱ |
Βαθμός προστασίας: | IP65 | Παροχή ηλεκτρικού ρεύματος: | 12-36 VDC (±30%). |
Υψηλό φως: | 316L συσκευή αποστολής σημάτων αισθητήρων πίεσης,IP65 συσκευή αποστολής σημάτων πίεσης αερίου,IP65 αισθητήρας πίεσης φυσικού αερίου |

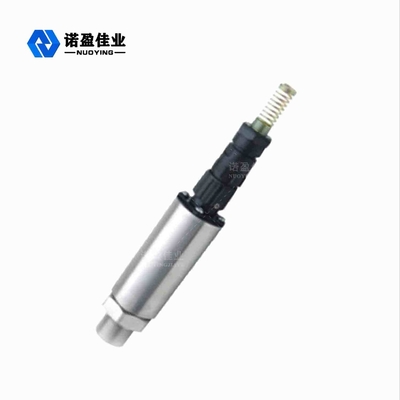

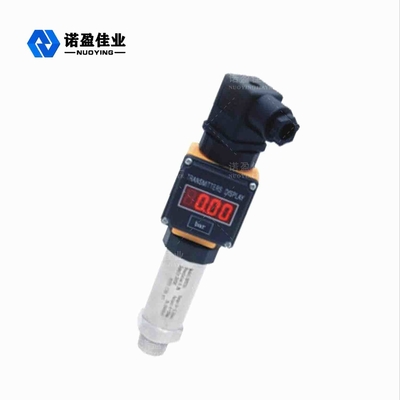

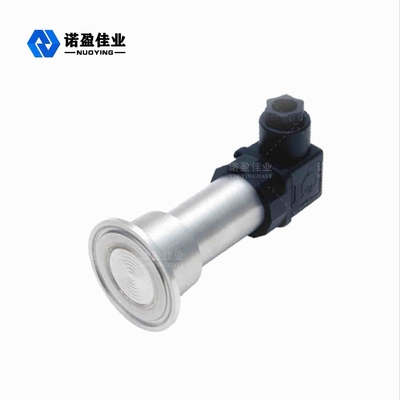

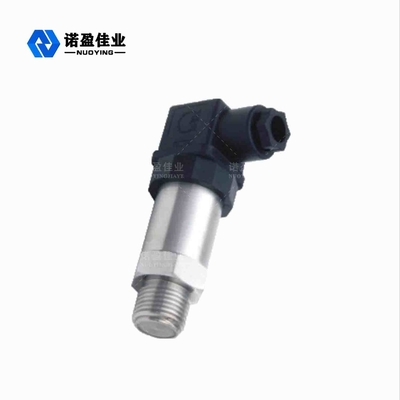

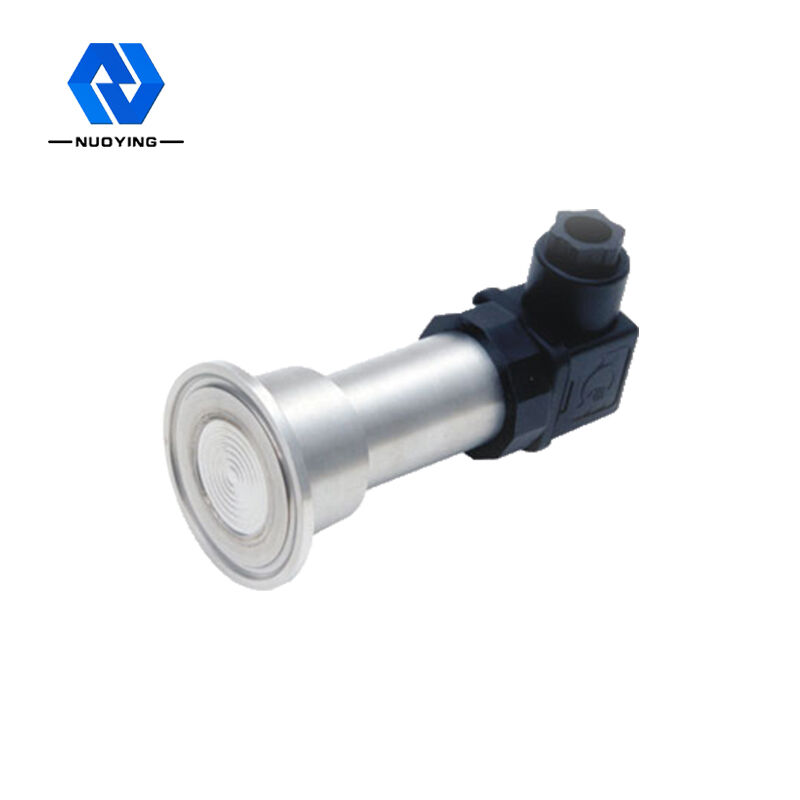

Συσκευή αποστολής σημάτων αισθητήρων πίεσης
Αρχή εργασίας συσκευών αποστολής σημάτων αισθητήρων πίεσης
Η αίσθηση συσκευών αποστολής σημάτων πίεσης σειράς NP93420 γενικά αποτελείται κυρίως από τον αισθητήρα κυττάρων φορτίων (επίσης γνωστό ως αισθητήρας πίεσης), μετρώντας το συνδετήρα κυκλωμάτων και διαδικασίας. Μπορεί να αλλάξει τις φυσικές παραμέτρους πίεσης όπως το αέριο και το υγρό που γίνονται αισθητό από τον αισθητήρα κυττάρων φορτίων στο τυποποιημένο ηλεκτρικό σήμα (όπως 4~20mADC, κ.λπ.), για να παρέχει την ένδειξη του συναγερμού, το όργανο καταγραφής, το ρυθμιστή και άλλα δευτεροβάθμια όργανα για τη ρύθμιση μέτρησης, ένδειξης και διαδικασίας.
Η συσκευή αποστολής σημάτων πίεσης είναι ένα είδος οργάνου που δέχεται τη μεταβλητή πίεσης και μετατρέπει την παραλλαγή πίεσης στο τυποποιημένο σήμα παραγωγής σε μια ορισμένη αναλογία μετά από να μεταφέρει την αίσθηση. Το σήμα παραγωγής συσκευών αποστολής σημάτων διαβιβάζεται στον κεντρικό θάλαμο ελέγχου για την ένδειξη, την καταγραφή ή τον έλεγχο πίεσης.
Τεχνική παράμετρος συσκευών αποστολής σημάτων αισθητήρων πίεσης
Χαρακτηριστική εφαρμογή | αέριο και υγρός που συμβατό σύστημα με SS316 |
Ακρίβεια | 0.25%F·S, 0.5%F·S |
Σειρά | -95kPa~60MPa |
Materia διαφραγμάτων | 316L (προαιρετικός) |
Συντελεστής θερμοκρασίας | ≤0.02%/℃ |
Θερμοκρασία διαδικασίας | -10℃~+80℃ |
Θερμοκρασία αποθήκευσης | -40℃~+125℃ |
Συντελεστής θερμοκρασίας μεγάλης έκτασης | ≤0.02%/℃ |
Σχετική υγρασία | <95% |
Σύνδεση διαδικασίας | Νήμα, φλάντζα (προαιρετική) |
Όριο υπερφόρτωσης: | 150%-200% της εκτιμημένης σειράς |
Παραγωγή σημάτων | 4~20mADC δύο καλώδιο ή 0~10mADC τριών καλωδίων |
Παροχή ηλεκτρικού ρεύματος | 12.5V-36V, τυποποιημένη παροχή ηλεκτρικού ρεύματος is24VDC |
Αντίσταση φορτίων | ≯750Ω (δείτε κάτω από το διάγραμμα 1 για το χαρακτηριστικό φορτίων) |
Μηχανική προστασία | IP65 |
Κατηγορία έκρηξης | Πρώην iaCT5Ⅱ |
Εφαρμογή συσκευών αποστολής σημάτων αισθητήρων πίεσης
Ευρέως χρησιμοποιημένη στο πετρέλαιο, η χημική βιομηχανία, η μεταλλουργία, η ηλεκτρική δύναμη, η ελαφριά βιομηχανία, τα οικοδομικά υλικά, ιατρική, η προστασία του περιβάλλοντος, η επιστημονική έρευνα, και άλλα επιχειρήσεις και όργανα, πραγματοποιούν για να εξετάσουν τη ρευστή πίεση διαδικασίας, και είναι κατάλληλες για το παντός καιρού περιβάλλον διάφορων περιπτώσεων και όλα τα είδη διαβρωτικού υγρού.
Χαρακτηριστικά συσκευών αποστολής σημάτων αισθητήρων πίεσης
Σωματικές ιδιότητες συσκευών αποστολής σημάτων αισθητήρων πίεσης
