Λεπτομέρειες:
|
Μέσο: | Υγρό, αέριο, μέτρηση πίεσης | Θερμοκρασία διαδικασίας: | -25~+125℃ |
---|---|---|---|
Η σύνδεση: | Νήμα βιδών, φλάντζα (προαιρετική) | Χρόνος απόσβεσης: | 0.1-16s |
Υλικό διαφραγμάτων: | 316L | Υλικό της Shell: | Ανοξείδωτο |
Βαθμός προστασίας: | IP65 | Παροχή ηλεκτρικού ρεύματος: | 12-36 VDC (±30%). |
Υψηλό φως: | Πομπός αισθητήρα πίεσης 36 VDC,Αισθητήρας πίεσης υψηλής θερμοκρασίας με φλάντζα σπειρώματος,βιομηχανικός πομπός πίεσης 36 VDC |

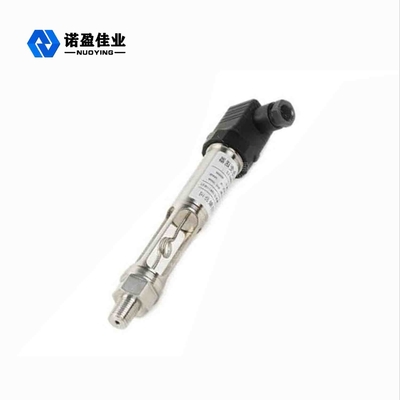

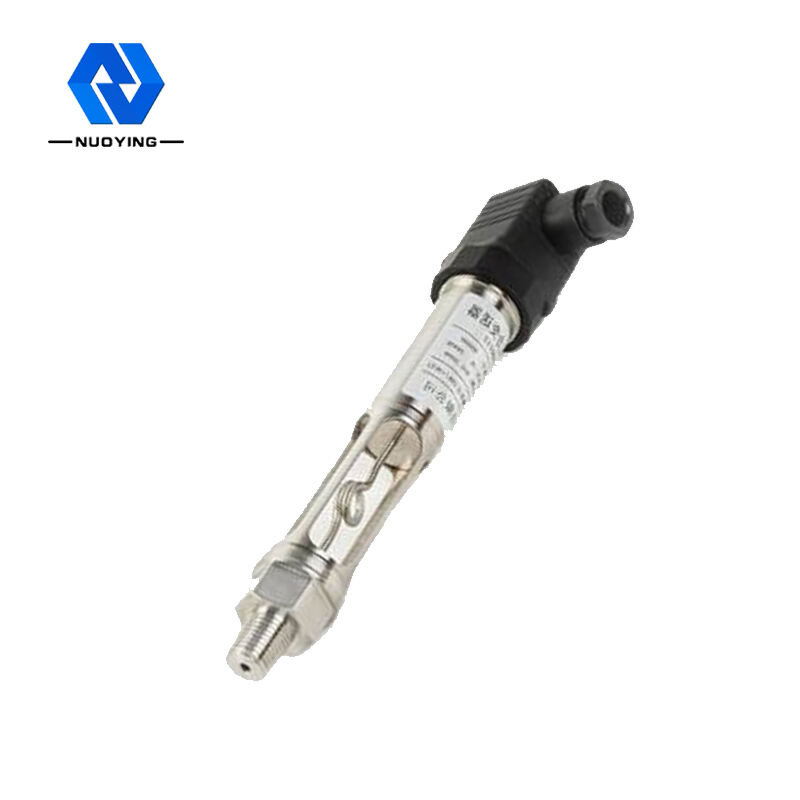

Ο πομπός με αισθητήρα πίεσης μετρά την πίεση του υγρού αερίου και του ατμού
Πομπός αισθητήρα πίεσης
Πομπός αισθητήρα πίεσηςΑρχή λειτουργίας
Η σειρά NP93420 κατασκευάζεται χρησιμοποιώντας το πιεζοαντιστατικό αποτέλεσμα των ημιαγωγών και την τεχνολογία μικροκατεργασίας.Στη συγκεκριμένη κρυσταλλική κατεύθυνση της μονοκρυσταλλικής γκοφρέτας πυριτίου, η διαδικασία της λιθογραφίας, της διάχυσης και άλλων ημιαγωγών χρησιμοποιείται για την κατασκευή της γέφυρας Wheatstone για να σχηματιστεί το ευαίσθητο διάφραγμα, το οποίο αλλάζει ελαφρώς όταν υποβάλλεται σε εξωτερικές δυνάμεις.Η αντίσταση του βραχίονα γέφυρας αλλάζει με την αλλαγή της ειδικής αντίστασης, αλλάζει η έξοδος του σήματος τάσης διέγερσης (το ένα ζεύγος είναι μεγαλύτερο και το άλλο είναι μικρότερο), μετά από αντιστάθμιση θερμοκρασίας υπολογιστή, ρύθμιση αντίστασης λέιζερ, ενίσχυση σήματος και άλλη επεξεργασία μέσα και αυστηρή ανίχνευση συναρμολόγησης, Βαθμονόμηση και άλλες διαδικασίες, παραγωγή τυπικού πομπού πίεσης σήματος εξόδου.
Πομπός αισθητήρα πίεσηςΤεχνικόςΠαράμετρος
Τυπική εφαρμογή | αέριο και υγρό που είναι συμβατά με το SS316 |
Ακρίβεια | 0,25%F·S ,0,5%F·S |
Εύρος | -95kPa~60MPa |
Υλικό διαφράγματος | 316 λίτρα (προαιρετικά) |
Συντελεστής θερμοκρασίας | ≤0,02%/℃ |
Θερμοκρασία διεργασίας | -10℃~+80℃ |
Θερμοκρασία αποθήκευσης | -40℃~+125℃ |
Συντελεστής θερμοκρασίας πλήρους εύρους | ≤0,02%/℃ |
Σχετική υγρασία | 95% |
Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
Όριο υπερφόρτωσης: | 150%-200% της ονομαστικής περιοχής |
Έξοδος σήματος | 4 ~ 20 mADC δύο καλωδίων ή 0 ~ 10 mADC τριών καλωδίων |
Παροχή ηλεκτρικού ρεύματος | 12,5V-36V, το τυπικό τροφοδοτικό είναι 24VDC |
Αντίσταση Φορτίου | ≯750Ω (Δείτε παρακάτω διάγραμμα 1 για το χαρακτηριστικό φορτίου ) |
Μηχανική Προστασία | IP65 |
Κατηγορία έκρηξης | Ex iaⅡCT5 |
Πομπός αισθητήρα πίεσηςΕφαρμογή
Χρησιμοποιείται ευρέως στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, την ηλεκτρική ενέργεια, την ελαφριά βιομηχανία, τα οικοδομικά υλικά, την ιατρική, την προστασία του περιβάλλοντος, την επιστημονική έρευνα και άλλες επιχειρήσεις και ιδρύματα, συνειδητοποιούν για τη δοκιμή της πίεσης του υγρού της διαδικασίας και είναι κατάλληλο για διάφορες περιπτώσεις παντός καιρού περιβάλλον και κάθε είδους διαβρωτικό υγρό.
Πομπός αισθητήρα πίεσηςΧαρακτηριστικά
Πομπός αισθητήρα πίεσηςΦυσικές ιδιότητες
