Λεπτομέρειες:
|
Εφαρμογή: | Υγρό | Προϊόν αριθ.: | NH-93420 |
---|---|---|---|
Μέτρηση της σειράς: | 0~200m | Υλικό διαφραγμάτων: | 316L/Ceramics (προαιρετικός) |
Βαθμός ακρίβειας: | ±0.25%F.S/±0.5%F.S/±1.0%F.S | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
Παραγωγή: | 4… 20mA/HART/RS485/Modbus… | Επίδειξη: | LCD (προαιρετικό) |
Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα και μοντάρισμα υποστηριγμάτων (προαιρετικό) | Χωρητικότητα φορτίων: | < (U-15)/0.02A |
Σταθερή απόδοση: | ±0.5%F.S/Year ±1.0%F.S/Year | Υλικό της Shell: | Αργίλιο, ανοξείδωτο (προαιρετικό) |
Βαθμός προστασίας: | IP68 | Explosionproof βαθμός: | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 ΜΒ |

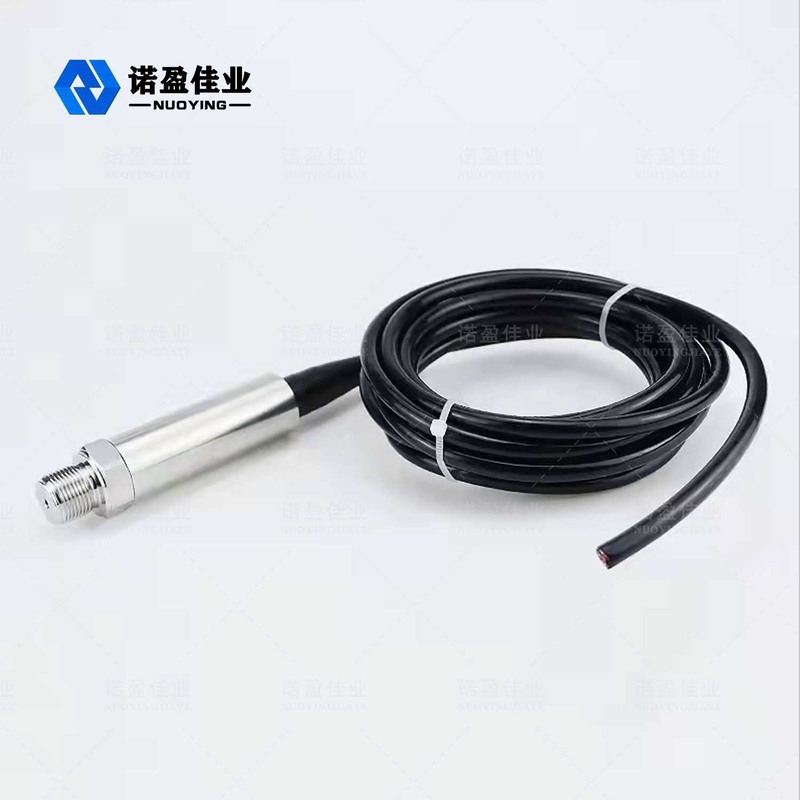

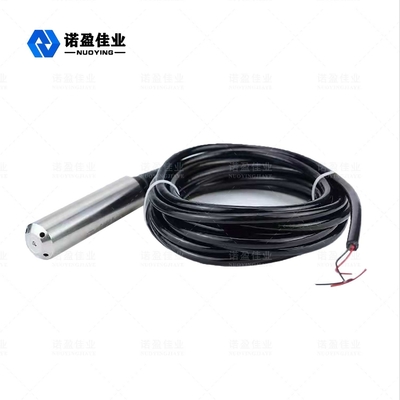

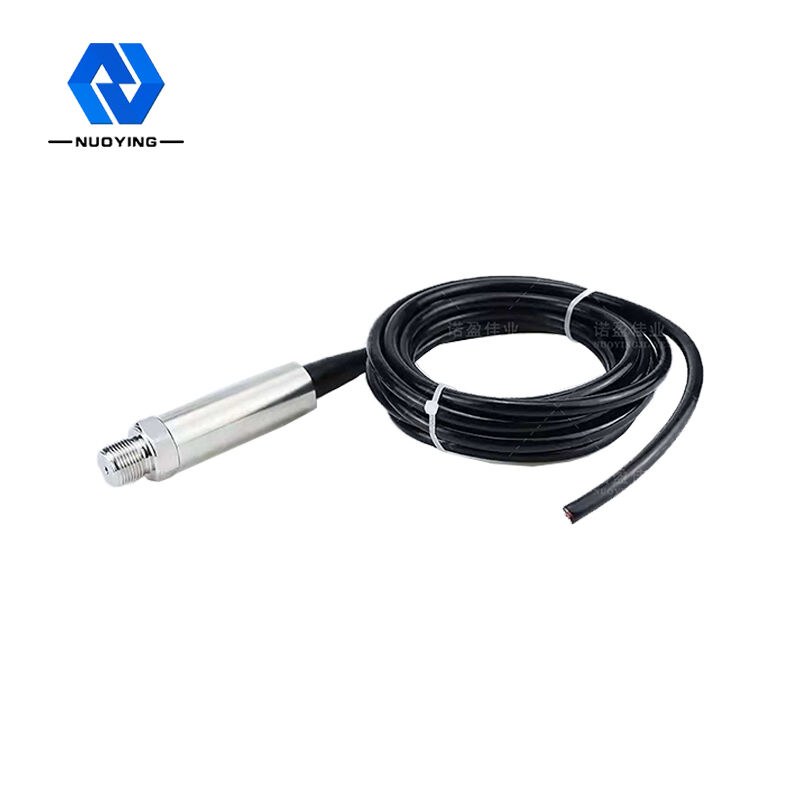

NH-93420 Ο πομπός στάθμης υγρού βασίζεται στην αρχή ότι η μετρούμενη στατική πίεση της στάθμης υγρού είναι ανάλογη με το ύψος του υγρού.Χρησιμοποιεί το διάχυτο πιεζοαντιστικό αποτέλεσμα πυριτίου για να μετατρέψει την πίεση σε ηλεκτρικό σήμα.Μετά την αντιστάθμιση θερμοκρασίας και τη γραμμική βαθμονόμηση, μετατρέπεται σε τυπικό ρεύμα, τάση, RS485 και άλλες έξοδοι σήματος μπορούν να συνδεθούν απευθείας με PLC / DSC, όργανα οθόνης, υπολογιστές κ.λπ. Έχει καλή σταθερότητα και αξιοπιστία.Ο πυρήνας με λάδι OEM περικλείεται σε περίβλημα από ανοξείδωτο χάλυβα.Το προστατευτικό κάλυμμα του μπροστινού άκρου παίζει ρόλο στην προστασία του διαφράγματος του αισθητήρα και μπορεί επίσης να κάνει το υγρό να έρθει ομαλά σε επαφή με το διάφραγμα.Το αδιάβροχο σύρμα συνδέεται ερμητικά με το κέλυφος και ο σωλήνας εξαερισμού συνδέεται προς τα έξω στο καλώδιο.Σχεδιασμός κατά της συμπύκνωσης εσωτερικής δομής.Το HDL300 διαθέτει ενσωματωμένο κύκλωμα επεξεργασίας μικρο σήματος για απομακρυσμένη μετάδοση.Το HDL300 χρησιμοποιείται ευρέως για μέτρηση και έλεγχο στάθμης υγρού στους τομείς της προστασίας του περιβάλλοντος, της εξοικονόμησης νερού, της παροχής νερού μεταβλητής συχνότητας, του ελέγχου βιομηχανικών διεργασιών και της χημικής βιομηχανίας.
Τεχνικές παράμετροι | |
Ολοκληρωμένη ακρίβεια | ±0,5%FS(0,25%FS ή 0,1%FSπροσαρμοσμένη) |
Χρόνος απόκρισης | 5ms (έως και 90% FS) |
Μέτρια θερμοκρασία | Νερό πηγαδιών, δεξαμενή νερού πυρκαγιάς, νερό ποταμού, νερό βρύσης κ.λπ. |
Μέτρια θερμοκρασία | -20~+60ºC |
Περίοδος εγγύησης | 12 μήνες |
Ικανότητα υπερφόρτωσης | 200% FS |
Παροχή ηλεκτρικού ρεύματος | 9~30VDC(τυπικός24 VDC) |
Σήμα εξόδου | 4 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, RS485, τιμή μεταγωγής κ.λπ. |
Υλικό στέγασης | 304 καθετήρας από ανοξείδωτο χάλυβα, σύρμα από καουτσούκ |
Σύνδεση διαδικασίας | Τύπος Drop-in, στο υγρό δοκιμής |
Ηλεκτρική διεπαφή | Αδιάβροχο παξιμάδι με σφιχτή γραμμή και καλώδιο αεραγωγού πέντε πυρήνων |
Τάξη σφράγισης | IP68 |
