Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρό (καθαρίστε, λαδώνοντας, διαβρωτικό υγρό, κ.λπ.) | Πρότυπο προϊόντων: | NH-93420 |
---|---|---|---|
Τύπος κεραιών: | Καλώδιο, σκληρή ράβδος, αντιδιαβρωτικό καλώδιο, αντιδιαβρωτικός τύπος ράβδων | Ακρίβεια μέτρησης: | 0~170m, 0~4m, 0~170m, 0~4m |
Υλικό περίπτωσης: | Αργίλιο, ανοξείδωτο (προαιρετικό) | Σύνδεση διαδικασίας: | Νήμα, φλάντζα (προαιρετική) |
Δύναμη ανεφοδιασμού: | 24VDC | Παραγωγή σημάτων: | 4-20 μΑ το /HART/RS485/Modbus |

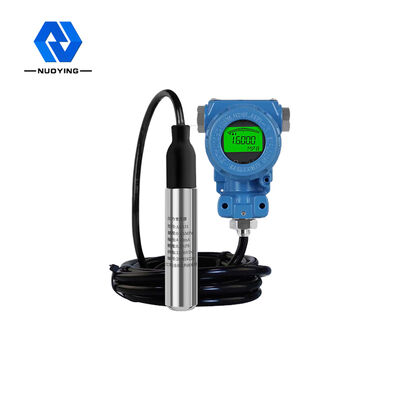

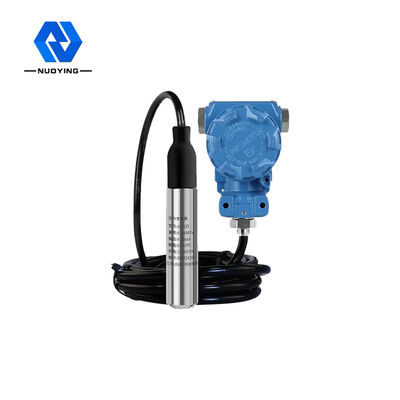

Έξοχη δομή Soild υγρή συσκευή αποστολής σημάτων επιπέδων NH-93420 σειρών για τις διάφορες υγρές εφαρμογές μέτρησης επιπέδων
Η υψηλές σταθερότητα και η ακρίβεια υγρή συσκευή αποστολής σημάτων επιπέδων NH-93420 σειρών προστάτευσαν πλήρως τη λειτουργούσα αρχή
NH-93420 η υγρή συσκευή αποστολής σημάτων επιπέδων σειράς σχεδιάζεται ως πλήρως ανοξείδωτο και πλήρως σφραγισμένη καταδυμένη στερεά piezoresistive υγρή όργανο μέτρησης επιπέδων. Αυτό το προϊόν αποτελείται από την υψηλή σταθερότητα και piezoresistive αισθητήρα των ξένων διάσημων εμπορικών σημάτων, καθώς επίσης και το μεγάλης ακρίβειας ευφυή αξιοπιστίας επεξεργασίας συσκευών αποστολής σημάτων πίεσης κυκλωμάτων. Υιοθετεί επίσης την ψηφιακή τεχνολογία αποζημιώσεων θερμοκρασίας ακρίβειας και τη μη γραμμική τεχνολογία διορθώσεων για να μετατρέψει τη μετρημένη υγρή αξία επιπέδων στην τυποποιημένη παραγωγή σημάτων. Το καλώδιο απόδειξης νερού συνδέεται με και εξωτερικό κοχύλι, ο σωλήνας διεξόδων στο καλώδιο, έτσι μπορεί να συνεχίσει για πολύ καιρό. Η ενσωματωμένη δομή και η τυποποιημένη παραγωγή σημάτων παρέχουν την ευκολία για τη χρήση τομέων και τον αυτόματο έλεγχο. Αυτό το προϊόν λειτουργεί σε ένα two-wire σύστημα. Είναι μικρό σε μέγεθος, φως σε βάρος, εύκολο να εγκαταστήσει, και εύχρηστο. Είναι κατάλληλο για την υγρούς μέτρηση και τον έλεγχο επιπέδων στους τομείς του πετρελαίου, της χημικής βιομηχανίας, των εγκαταστάσεων παραγωγής ενέργειας, της αστικής παροχής νερού, και της εξερεύνησης θερμοκρασίας ύδατος.
PA: πίεση του μετωπικού υγρού επιπέδου του αισθητήρα
π: Πυκνότητα του μετρημένου υγρού
Po: ατμοσφαιρική πίεση επάνω από το υγρό επίπεδο
γ: Τοπική επιτάχυνση βαρύτητας της περιοχής
χ: Βάθος του αισθητήρα στο υγρό |
NH-93420 υγρό χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων σειράς
◎Υψηλές σταθερότητα και ακρίβεια.
◎Η έξοχη δομή, που μπορούν να τεθούν άμεσα στο μετρημένο μέσο για να μετρήσουν το υγρό επίπεδο, και η εγκατάσταση και η χρήση είναι αρκετά κατάλληλες.
◎Η στερεά δομή, κανένα κινητό μέρος, υψηλή αξιοπιστία και μακριά ζωή υπηρεσιών, μεγάλης ακρίβειας μέτρηση μπορεί να πραγματοποιηθεί από το νερό, πετρέλαιο στην κόλλα με το υψηλό ιξώδες, και δεν επηρεάζεται από το άφρισμα, την απόθεση και τα ηλεκτρικά χαρακτηριστικά του μετρημένου μέσου.
◎Αποζημίωση θερμοκρασίας ευρέος φάσματος.
◎Έχει την αντιστρέφοντας προστασία φάσης παροχής ηλεκτρικού ρεύματος, ρεύμα υπερφόρτωσης που περιορίζει την προστασία, την προστασία αστραπής και την προστασία παρέμβασης ραδιοσυχνότητας.
NH-93420 τεχνική παράμετρος συσκευών αποστολής σημάτων επιπέδων σειράς υγρή
Χαρακτηριστική εφαρμογή | Υγρό (καθαρίστε, λαδώνοντας, διαβρωτικό υγρό, κ.λπ.) |
Πρότυπο προϊόντων | NH-93420 |
Τύπος κεραιών | Καλώδιο, σκληρή ράβδος, αντιδιαβρωτικό καλώδιο, αντιδιαβρωτικός τύπος ράβδων |
Μέτρηση της σειράς | 0~170m, 0~4m, 0~170m, 0~4m |
Υλικό περίπτωσης | Αργίλιο, ανοξείδωτο (προαιρετικό) |
Μέτρηση της ακρίβειας | +0.25% FS+0.5% F.s+1.0% F.S |
Θερμοκρασία διαδικασίας | -10 ~ +70°C |
Χωρητικότητα φορτίων | <> |
Σύνδεση διαδικασίας | Νήμα, φλάντζα, εγκατάσταση υποστηριγμάτων (προαιρετική) |
Υλικό διαφραγμάτων | 316L, κεραμικό διάφραγμα (προαιρετικό) |
Δύναμη ανεφοδιασμού | 24VDC |
Παραγωγή σημάτων | 4-20 μΑ το /HART/RS485/Modbus |
Βαθμός προστασίας | IP68 |
Explosionproof βαθμός | Exia ΙΙ CT6 Exd ΙΙ BT5 (λεπτομέρειες στο πιστοποιητικό) |
※ Παρατηρήσεις: τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις
NH-93420 υγρή εφαρμογή προϊόντων συσκευών αποστολής σημάτων επιπέδων σειράς
Πετροχημικό, μεταλλουργία, ηλεκτρική δύναμη, φαρμακείο, παροχή νερού και αποξήρανση, προστασία του περιβάλλοντος και άλλες συστήματα και βιομηχανίες. Συγχρόνως, ο ισόπεδος μετρητής στατικής πίεσης επίσης ευρέως χρησιμοποιείται στην αστική παροχή νερού και την αποξήρανση, την επεξεργασία λυμάτων, τα υπόγεια νερά, τα φράγματα δεξαμενών, τους ποταμούς, τους ωκεανούς και άλλους τομείς ελέγχου σταθμών ύδατος.
