Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό, αέριο, ατμός | Μοντέλο προϊόντος: | NP93420 |
|---|---|---|---|
| Υλικό διαφραγμάτων: | 316L (προαιρετικός) | Ακρίβεια μέτρησης: | Επίπεδο 0,1, επίπεδο 0,2 |
| Θερμοκρασία διαδικασίας: | -25~+125 ℃ (>+125 ℃ μπορεί να προσαρμοστεί) | Σύνδεση διαδικασίας: | Κλωστή, φλάντζα (προαιρετικό) |
| Χρόνος απόσβεσης: | 0.1~16s διευθετήσιμος | Επιτρεπόμενη υπερφόρτωση: | λιγότερο ή ίσο προς δύο φορές η εκτιμημένη σειρά |
| Υψηλό φως: | Πομπός αισθητήρα πίεσης ατμών,πομπός αισθητήρα πίεσης φλάντζας 316L |
||
Σταθερή έξοδος Υψηλή ευαισθησίαΠομπός πίεσης NP93420μικρόέριεςΥψηλής ανάλυσηςΠίεσηΜέτρησηΕφαρμογές
Αρχή εργασίας σειράς αντιδιαβρωτικού πομπού με προστασία από έκρηξη αξιόπιστη στεγανοποίηση σειράς NP93420

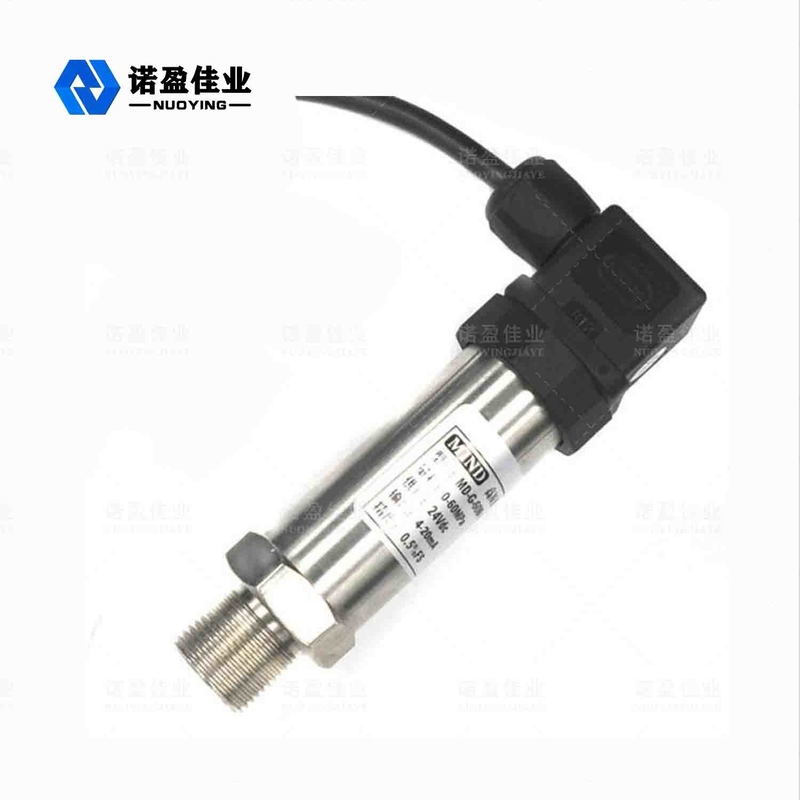

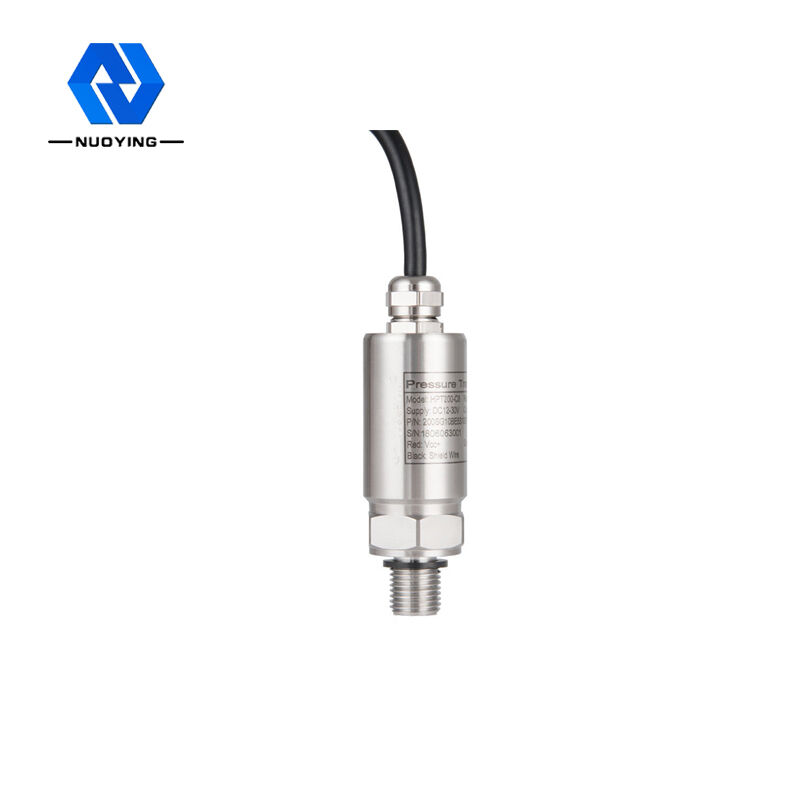

Ο αισθητήρας πίεσης διάχυτου πυριτίου της σειράς NP93420 είναι μια νέα γενιά αισθητήρα δύναμης που παράγεται με τη χρήση εισαγόμενων τσιπ, προσεκτικού δομικού σχεδιασμού, επεξεργασίας και συναρμολόγησης σήματος και δοκιμής σύμφωνα με τα εθνικά πρότυπα.Αυτή η σειρά προϊόντων έχει σταθερή απόδοση, υψηλή ευαισθησία και ακρίβεια, καλά χαρακτηριστικά θερμοκρασίας και ισχυρή ικανότητα κατά των παρεμβολών.
Η σειρά NP93420 χρησιμοποιεί πιεζοηλεκτρική αντίσταση ημιαγωγών και τεχνολογία μικροκατεργασίας για να κατασκευάσει τη γέφυρα Wheatstone με φωτολιθογραφία, διάχυση και άλλες διεργασίες ημιαγωγών σε συγκεκριμένα προϊόντα μονής πλακέτας πυριτίου για να σχηματίσει ένα ευαίσθητο διάφραγμα.Όταν υποβληθεί σε εξωτερική δύναμη, θα αλλάξει ελαφρώς και η ειδική αντίσταση θα αλλάξει, έτσι ώστε η αντίσταση των βραχιόνων της γέφυρας να αλλάξει (ένα ζεύγος γίνεται μεγαλύτερο και ένα ζεύγος γίνεται μικρότερο).Μετά από αντιστάθμιση θερμοκρασίας υπολογιστή, ρύθμιση αντίστασης λέιζερ Ο πομπός πίεσης με τυπικό σήμα εξόδου παράγεται με ενίσχυση σήματος και άλλα μέσα επεξεργασίας και αυστηρή συναρμολόγηση, ανίχνευση, βαθμονόμηση και άλλες διαδικασίες.
Πομπός πίεσης NP93420μικρόέριεςΧαρακτηριστικό σχεδίασης
◎ Η έξοδος είναι σταθερή, η ευαισθησία είναι υψηλή και η επίδραση των παρεμβολών, του θορύβου και άλλων παραγόντων είναι σχετικά μικρή.Το αντίστοιχο κόστος του κυκλώματος του ενισχυτή μειώνεται και η ανάλυση βελτιώνεται σημαντικά.
◎ Το ειδικό ολοκληρωμένο κύκλωμα V/I έχει λίγα περιφερειακά εξαρτήματα, υψηλή αξιοπιστία, απλή και εύκολη συντήρηση, μικρό όγκο, μικρό βάρος και εξαιρετικά βολική εγκατάσταση και εντοπισμό σφαλμάτων.
◎ Κέλυφος χύτευσης από κράμα αλουμινίου, απομόνωση τριών άκρων, στατικό πλαστικό προστατευτικό στρώμα ψεκασμού, συμπαγές και ανθεκτικό.
Μετάδοση σήματος δύο καλωδίων συνεχούς ρεύματος 4-20mA, με ισχυρή ικανότητα κατά των παρεμβολών και μεγάλη απόσταση μετάδοσης.
Το LED, η LCD και ο δείκτης είναι τρία είδη ενδεικτικών κεφαλών, που είναι πολύ βολικά για ανάγνωση πεδίου.Μπορεί να χρησιμοποιηθεί για τη μέτρηση παχύρρευστων, κρυσταλλικών και διαβρωτικών μέσων.
◎ Ο πομπός πίεσης πυριτίου διάχυσης χρησιμοποιείται σε επικίνδυνα και εκρηκτικά πεδία.Το προϊόν χαρακτηρίζεται από χαμηλό ρεύμα, χαμηλή τάση, χαμηλή κατανάλωση ενέργειας κ.λπ
◎ Ασφαλή αντιεκρηκτικά προϊόντα με πιστοποιητικά αντιεκρηκτικής προστασίας.
◎ Το υλικό από ανοξείδωτο χάλυβα και η ειδική προστατευτική δομή, καθώς και μια σειρά προστατευτικών μέτρων, όπως αντικεραυνική προστασία, προστασία από παρεμβολές, υπέρταση και υπερένταση του κυκλώματος ενίσχυσης, έχουν βελτιώσει την ικανότητα αξιόπιστης στεγανοποίησης, αντι- διαβρωτικό και αντισκληρό περιβάλλον εργασίας, το οποίο είναι απολύτως κατάλληλο για τις ανάγκες γενικής μέτρησης και ελέγχου βιομηχανικού πεδίου.
Πομπός πίεσης NP93420μικρόέριες Τεχνική Παράμετρος
| Τυπική Εφαρμογή | Υγρό, Αέριο, Ατμός |
| Μοντέλο προϊόντος | NP93420 |
| Υλικό διαφράγματος | 316 λίτρα (προαιρετικά) |
| Εύρος μέτρησης |
Επιφανειακή πίεση 0~5KPa~3,5MPa Πίεση στεγανοποίησης 0~7MPa~100MP Απόλυτη πίεση0~20KPa~35MPa Αρνητική πίεση0~0,1MPa~2MPa |
| Ακρίβεια μέτρησης | Επίπεδο 0.1, Επίπεδο 0.2 |
| Θερμοκρασία περιβάλλοντος | -40 ~ +85°C |
| Θερμοκρασία διεργασίας | -25~+125 ℃ (>+125 ℃ μπορεί να προσαρμοστεί) |
| Επιτρεπόμενη υπερφόρτωση | μικρότερο ή ίσο με το διπλάσιο της ονομαστικής περιοχής |
| Μακροπρόθεσμη σταθερότητα | <+0,2% FS/έτος |
| Επιρροή του Τροφοδοτικού | μετατόπιση θερμοκρασίας εντός 0~+70 ℃: 1+0,2% FS |
| Κρούση κραδασμών | <+0,02% BFSL (προς οποιαδήποτε κατεύθυνση, όταν η συχνότητα δόνησης είναι 20~200Hz |
| Επίδραση κρούσης | <+0,02% BFSL (προς οποιαδήποτε κατεύθυνση, όταν το 100G επηρεάζει το 1LMS) |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικό) |
| Χρόνος Απόσβεσης | Ρυθμιζόμενο 0,1~16s |
| Τροφοδοσία ρεύματος | (12-36) VDC (± 30%) |
| Έξοδος σήματος | 4-20 mA /HART/RS485/Modbus (LCD προαιρετικό) |
| Βαθμός προστασίας | IP65 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 Ga (λεπτομέρειες στο πιστοποιητικό) |
※ Παρατηρήσεις: τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις
Πομπός πίεσης NP93420μικρόέριες Προϊόν Εφαρμογές
★ Πετρελαιοβιομηχανία/πετροχημική/χημική βιομηχανία: Συνδυάζεται με συσκευή στραγγαλισμού για να παρέχει ακριβή μέτρηση και έλεγχο ροής.Μπορεί να μετρήσει την πίεση και το επίπεδο υγρού των σωλήνων και των δεξαμενών αποθήκευσης.
★ Ηλεκτρική ενέργεια/αέριο πόλης/άλλες επιχειρήσεις: μέρη που απαιτούν υψηλή σταθερότητα και μέτρηση υψηλής ακρίβειας.
★ Παραγωγή χαρτοπολτού και χαρτιού: Χρησιμοποιείται σε χώρους όπου απαιτείται χημική αντοχή και αντοχή στη διάβρωση.
★ Χάλυβας/μη σιδηρούχα μέταλλα/κεραμικά: χρησιμοποιείται σε χώρους όπου απαιτείται υψηλή σταθερότητα και υψηλή ακρίβεια για τη μέτρηση της πίεσης του κλιβάνου.
★ Μηχανήματα/ναυπηγεία: Χρησιμοποιείται σε χώρους όπου απαιτείται σταθερή μέτρηση υπό αυστηρό έλεγχο (θερμοκρασία, υγρασία κ.λπ.) και συνθήκες υψηλής ακρίβειας.
