Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό, αέριο, ατμός | Μοντέλο προϊόντος: | NP3051X |
|---|---|---|---|
| Γεμίζοντας υγρό: | Πετρέλαιο σιλικόνης, αδρανές πετρέλαιο (προαιρετικό) | Εύρος μέτρησης: | 0,006, 004,0.25, 1,0, 2,5, 10,25,40Mpa |
| Ακρίβεια μέτρησης: | 0,025, 0,075, 0,1, 0,2 | Θερμοκρασία διαδικασίας: | -25 ~ +85°C (>+125 ℃ μπορεί να προσαρμοστεί) |
| Σύνδεση διαδικασίας: | Νήμα, φλάντζα | Χρόνος απόσβεσης: | 0.1~16s διευθετήσιμος |
| Υψηλό φως: | 3051 Πομπός διαφορικής πίεσης,πομπός διαφορικής πίεσης ατμών,πομπός αισθητήρα πίεσης υγρού σπειρώματος |
||

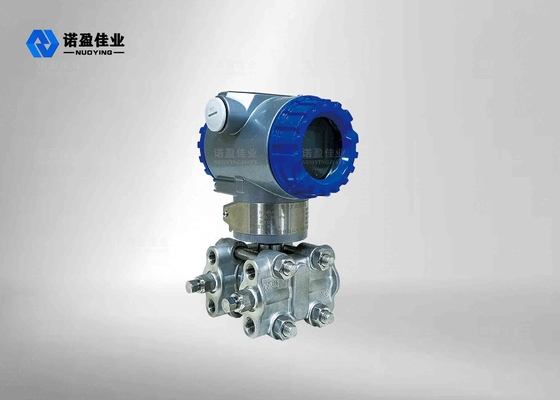

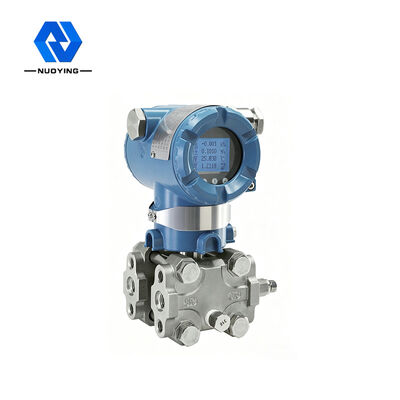

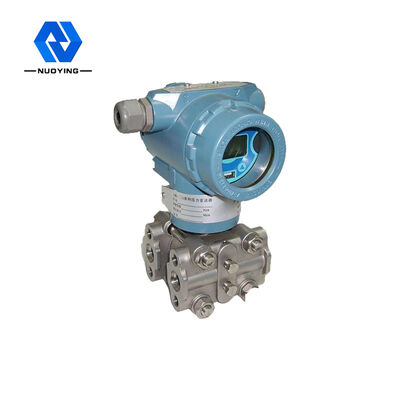

Υψηλή σταθερότητα3051ρεδιαφορικήΠκαθησυχάζωΤδιαβιβαστής ΓιαΑέριο Υγρό Ατμό ΠίεσηΜέτρησηΕφαρμογές
Αυτοδιάγνωση 3051 Αρχή εργασίας σταθερής υψηλής πίεσης πομπού διαφορικής πίεσης
Ο έξυπνος πομπός διαφορικής πίεσης/πίεσης της σειράς NY3051 είναι ένα έξυπνο όργανο τύπου πεδίου σύμφωνα με το πρωτόκολλο HART.Με την αρχική εισαγόμενη σχεδίαση διαφράγματος, ο μικροεπεξεργαστής και το κύκλωμα επικοινωνίας HART μπορούν να χρησιμοποιηθούν για αμφίδρομη επικοινωνία με οποιοδήποτε ανώτερο λογισμικό υπολογιστή που υποστηρίζει το πρωτόκολλο επικοινωνίας HART ή 475 καθώς και με άλλους χειριστές που συμμορφώνονται με το πρωτόκολλο επικοινωνίας HART.Είναι επίσης εξοπλισμένο με μια έξυπνη ψηφιακή οθόνη LCD 5 bit, η οποία μπορεί να δείξει τη διαφορική τιμή πίεσης/πίεσης, την τιμή εισόδου και την τιμή εξόδου επί τόπου.Ο εντοπισμός σφαλμάτων είναι πολύ βολικός, για να πραγματοποιηθούν ψηφιακές και έξυπνες λειτουργίες του πομπού.Είναι συμβατό με το παραδοσιακό αναλογικό σήμα εξόδου 4~20mA, ώστε να μπορεί να εναλλάσσεται με τον αναλογικό μετρητή χωρίς αλλαγή του συστήματος ελέγχου.
Ο έξυπνος πομπός διαφορικής πίεσης/πίεσης της σειράς NY3051 έχει ένα στοιχείο ανίχνευσης μεταβλητής χωρητικότητας που ονομάζεται θάλαμος «δ», η πίεση διεργασίας μεταδίδεται στο «δ» το κεντρικό διάφραγμα του θαλάμου.Το κεντρικό διάφραγμα είναι ένα τεντωμένο ελαστικό στοιχείο, το οποίο δημιουργεί αντίστοιχη μετατόπιση παραμόρφωσης για τη διαφορά πίεσης μεταξύ των δύο πλευρών που ενεργούν σε αυτό, και αυτή η μετατόπιση μετατρέπεται στη διαφορική χωρητικότητα που σχηματίζεται στην πλάκα του πυκνωτή.Η διαφορική χωρητικότητα μετατρέπεται σε τυπικό σήμα εξόδου μέσω ηλεκτρονικού κυκλώματος.
3051 Πομπός διαφορικής πίεσηςΧαρακτηριστικό σχεδίασης
◎ Υψηλή ακρίβεια και καλή σταθερότητα.
◎ Με συνεχή αυτοδιάγνωση, γραμμική αντιστάθμιση και ψηφιακές λειτουργίες λεπτής προσαρμογής.
◎ Η τοπική ρύθμιση της μηδενικής θέσης και του εύρους μπορεί να πραγματοποιηθεί και η απομακρυσμένη ρύθμιση μπορεί επίσης να πραγματοποιηθεί μέσω απομακρυσμένου χειροκίνητου χειριστή και υπολογιστή.Η έξοδος γραμμικής ή τετραγωνικής ρίζας μπορεί να επιλεγεί σύμφωνα με διαφορετικές εφαρμογές.Ο χρόνος απόσβεσης μπορεί να ρυθμιστεί ώστε να αλλάζει μεταξύ 0,1~16s.
◎ Η μονάδα τιμής πίεσης μπορεί να μετατραπεί μεταξύ KPa, Pa, Inlz0, bar, κ.λπ.Οι λειτουργίες βλάβης και ασφάλειας μπορούν να ρυθμιστούν με εναλλαγή του διακόπτη αστοχίας/ασφάλειας.Με μονό σημείο, πολλαπλά σημεία και διαλείπουσες λειτουργίες:
◎ Με τη λειτουργία προστασίας από διακοπή ρεύματος, τα δεδομένα εργασίας μπορούν να αποθηκευτούν αυτόματα όταν συμβεί διακοπή ρεύματος.
◎ Στερεά εξαρτήματα, η πλακέτα τυπωμένου κυκλώματος με plug-in είναι μικρή, ελαφριά, ισχυρή και ανθεκτική σε κραδασμούς.
◎ Καλό στην προστασία υπερφόρτωσης μονής κατεύθυνσης:
3051 Πομπός διαφορικής πίεσηςΤεχνική Παράμετρος
| Τυπική Εφαρμογή | Υγρό, Αέριο, Ατμός |
| Μοντέλο προϊόντος | NP3051X |
| Υγρό πλήρωσης | Λάδι σιλικόνης, αδρανές λάδι (προαιρετικό) |
| Υλικό διαφράγματος | 316L, κράμα HaC (προσαρμοσμένο) |
| Εύρος μέτρησης | 0,006,004,0,25,1,0,2,5,10,25,40Mpa |
| Ακρίβεια μέτρησης | 0,025,0,075,0,1,0,2 |
| Θερμοκρασία περιβάλλοντος | -40 ~ +85°C |
| Θερμοκρασία διεργασίας | -25 ~ +85°C (>+125 ℃ μπορεί να προσαρμοστεί) |
| Σύνδεση διαδικασίας | Κλωστή, Φλάντζα |
| Χρόνος Απόσβεσης | Ρυθμιζόμενο 0,1~16s |
| Τροφοδοσία ρεύματος | 24 VDC |
| Έξοδος σήματος | 4-20 mA /HART/RS485/Modbus (LCD προαιρετικό) |
| Βαθμός προστασίας | IP65 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 Ga (λεπτομέρειες στο πιστοποιητικό) |
3051 Πομπός διαφορικής πίεσης Προϊόν Εφαρμογές
★Πετρελαιοβιομηχανία/πετροχημική/χημική βιομηχανία: Συνδυάζεται με συσκευή στραγγαλισμού για να παρέχει ακριβή μέτρηση και έλεγχο ροής.Μπορεί να μετρήσει την πίεση και το επίπεδο υγρού των σωλήνων και των δεξαμενών αποθήκευσης.
★Ηλεκτρική ενέργεια/αέριο πόλης/άλλες επιχειρήσεις: μέρη που απαιτούν υψηλή σταθερότητα και μέτρηση υψηλής ακρίβειας.
★Παραγωγή χαρτοπολτού και χαρτιού: Χρησιμοποιείται σε χώρους όπου απαιτείται χημική αντοχή και αντοχή στη διάβρωση.
★Χάλυβας/μη σιδηρούχα μέταλλα/κεραμικά: χρησιμοποιείται σε χώρους όπου απαιτείται υψηλή σταθερότητα και υψηλή ακρίβεια για τη μέτρηση της πίεσης του κλιβάνου.
★Μηχανήματα/ναυπηγεία: Χρησιμοποιείται σε χώρους όπου απαιτείται σταθερή μέτρηση υπό αυστηρό έλεγχο (θερμοκρασία, υγρασία κ.λπ.) και συνθήκες υψηλής ακρίβειας.
