Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Υγρό αέριο, ατμός | Πρότυπα προϊόντων: | NP-93420-ΕΑΝ |
|---|---|---|---|
| Explosionproof βαθμός: | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) | επίπεδα προστασίας: | IP67 |
| Σύνδεση διαδικασίας: | φλάντζα νημάτων、 βιδών (επιλέξιμη) | Παραγωγή σημάτων: | 4… 20mA |
| Θερμοκρασία διαδικασίας: | -25~+125℃ (>125℃ μπορεί να προσαρμοστεί) | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
| Υψηλό φως: | IP67 συσκευή αποστολής σημάτων αισθητήρων πίεσης διαφραγμάτων,Συσκευή αποστολής σημάτων αισθητήρων πίεσης νημάτων βιδών,20mA υγρή συσκευή αποστολής σημάτων επιπέδων πίεσης |
||

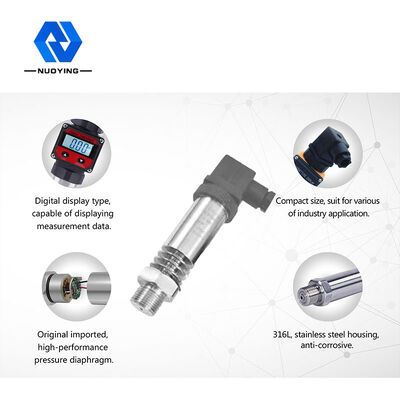

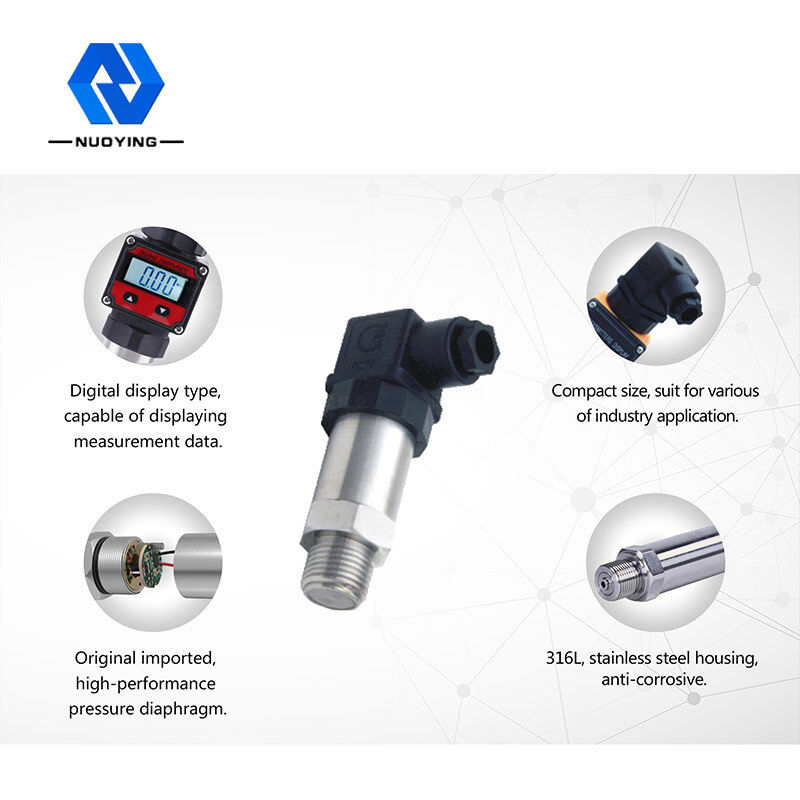

Αρχικό εισαγόμενο διάφραγμα πίεσης υψηλής επίδοσης συσκευών αποστολής σημάτων πίεσης
Αρχή εργασίας της συσκευής αποστολής σημάτων πίεσης
NP93420 η σειρά χρησιμοποιεί τη piezoresistive επίδραση των ημιαγωγών και της μικροϋπολογιστής-κατεργασίας της τεχνολογίας για να κατασκευάσει μια γέφυρα Wheatstone σε έναν συγκεκριμένο προσανατολισμό κρυστάλλου μιας γκοφρέτας πυριτίου ενιαίου κρυστάλλου με τη φωτολιθογραφία, τη διάχυση και άλλες διαδικασίες ημιαγωγών για να διαμορφώσει ένα ευαίσθητο διάφραγμα, όταν υποβάλλεται στην εξωτερική δύναμη. Μια μικρή αλλαγή εμφανίζεται, οι αλλαγές ειδικής αντίστασης, και οι αλλαγές αντίστασης βραχιόνων γεφυρών (ένα ζευγάρι γίνεται μεγαλύτερο και άλλο γίνεται μικρότερο) στην παραγωγή σημάτων τάσης διέγερσης, μετά από την αποζημίωση θερμοκρασίας υπολογιστών, τη ρύθμιση αντίστασης λέιζερ, την ενίσχυση σημάτων και άλλη δοκιμή μεθόδων επεξεργασίας ακριβούς συνελεύσεων και, τη βαθμολόγηση και άλλες διαδικασίες για να παραγάγει τις συσκευές αποστολής σημάτων πίεσης με τα τυποποιημένα σήματα παραγωγής.
Χαρακτηριστικό σχεδιασμού της συσκευής αποστολής σημάτων πίεσης

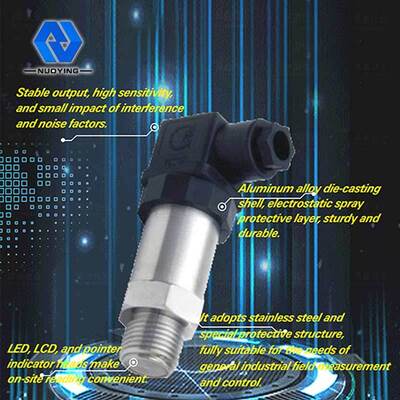

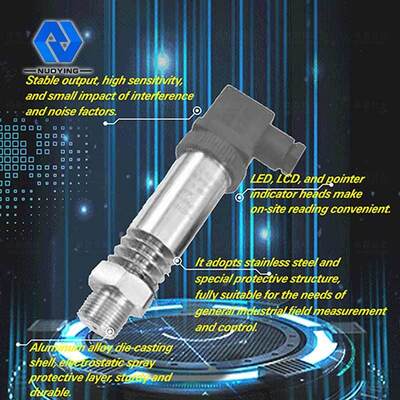

◎Η παραγωγή είναι σταθερή, η ευαισθησία είναι υψηλή, η επιρροή της παρέμβασης και του θορύβου είναι σχετικά μικρή, το αντίστοιχο κόστος του κυκλώματος ενισχυτών μειώνεται, και η ανάλυση βελτιώνεται πολύ.
◎Αφιερωμένο ολοκληρωμένο κύκλωμα V/I, λίγες περιφερειακές συσκευές, υψηλή αξιοπιστία, απλή και εύκολη συντήρηση, μικρό μέγεθος, ελαφριές, εξαιρετικά κατάλληλες εγκατάσταση και διόρθωση.
◎Die-casting κοχύλι κραμάτων αργιλίου, τρεις-τελική απομόνωση, προστατευτικό στρώμα ηλεκτροστατικού ψεκασμού, εύρωστος και ανθεκτικός.
◎4-20mA μετάδοση ΣΥΝΕΧΏΝ two-wire σημάτων, ισχυρή αντιπαρεμβατική δυνατότητα και μεγάλη απόσταση μετάδοσης.

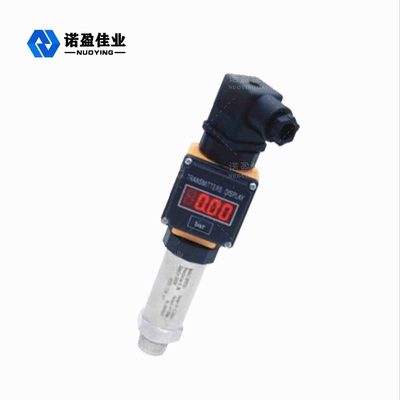

◎Οι οδηγήσεις, LCD, δείκτης τρία είδη δεικτών, επιτόπια ανάγνωση είναι πολύ κατάλληλες. Μπορέστε να χρησιμοποιηθείτε για να μετρήσει τα ιξώδη, κρυστάλλινα και διαβρωτικά μέσα.
◎όταν χρησιμοποιείται στους επικίνδυνους και εκρηκτικούς τομείς, η διασκορπισμένη συσκευή αποστολής σημάτων πίεσης πυριτίου χρησιμοποιείται. Το προϊόν έχει τα χαρακτηριστικά της μικρής τρέχουσας, μικρής τάσης και της χαμηλής ισχύος κατανάλωσης. Είναι ένα ασφαλές αφ' εαυτού explosionproof προϊόν και είναι εξοπλισμένο με ένα explosionproof πιστοποιητικό
◎τα υλικά ανοξείδωτου και οι ειδικές προστατευτικές δομές, καθώς επίσης και μια σειρά μέτρων προστασίας όπως η προστασία αστραπής, αντιπαρεμβατικός, η αντι-τάση και over-current του κυκλώματος ενίσχυσης, βελτιώνουν τη δυνατότητα της αξιόπιστης σφράγισης και του αντιδιαβρωτικού και με αποσβεστήρα κρούσεων εργασιακού περιβάλλοντος, και ικανοποιούν πλήρως τις ανάγκες της γενικών βιομηχανικών μέτρησης και του ελέγχου τομέων
Τεχνικές παράμετροι της συσκευής αποστολής σημάτων πίεσης

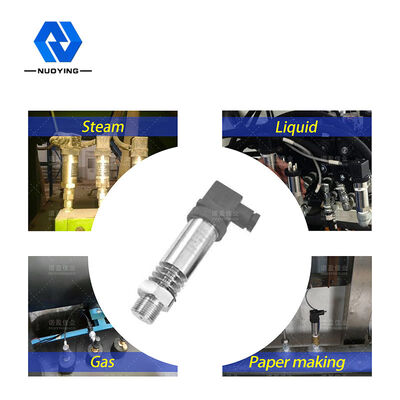

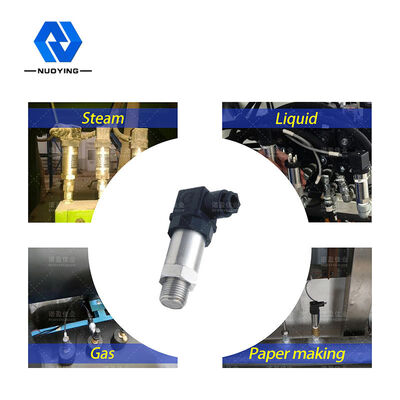

| Χαρακτηριστική εφαρμογή | Υγρό, αέριο, ατμός | |||
|
πρότυπο προϊόντων |
NP-93420-ib/-εάν-ΙΧ-κύκλωμα-αυτός-δείκτης νοημοσύνης-ιι-ΙΙΙ | |||
| μέτρηση της σειράς | Ανώτερο όριο URL | |||
| Πίεση μετρητών | Πίεση μετρητών σφραγίδων | Απόλυτη πίεση | Πίεση μετρητών | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| Υλικό διαφραγμάτων | 316L (μπορεί να προσαρμοστεί) | |||
| Βαθμός ακρίβειας | 0,1, 0,2 | |||
| Παροχή ηλεκτρικού ρεύματος | 24VDC | |||
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… | |||
| Περιβαλλοντική θερμοκρασία | -40~+85℃ | |||
| Θερμοκρασία διαδικασίας | -25~+125℃ (>125℃ μπορεί να προσαρμοστεί) | |||
| Σύνδεση διαδικασίας | νήμα βιδών, φλάντζα (επιλέξιμη) | |||
| Χρόνος απόσβεσης | 0.1~16s διευθετήσιμος | |||
| επιτρεπόμενη υπερφόρτωση | ≤2 χρόνοι της εκτιμημένης σειράς | |||
| Επίδειξη τομέων | LCD (επιλέξιμο) | |||
| επίπεδα προστασίας | IP67 | |||
| Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) | |||
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
