Λεπτομέρειες:
|
Εφαρμογή: | Υγρό/αέριο/ατμός | Προϊόν αριθ.: | NP-93420-ib/-εάν-ΙΧ-κύκλωμα-αυτός-δείκτης νοημοσύνης-ιι-ΙΙΙ |
---|---|---|---|
Πίεση μετρητών: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Πίεση σφράγισης: | 0~7KPa~100MPa |
Απόλυτη πίεση: | 0~20KPa~35MPa | Υλικό διαφραγμάτων: | 316L (προαιρετικός) |
Ακρίβεια: | 0.1/ 0,2 βαθμός | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
Παραγωγή: | 4… 20mA/HART/RS485/Modbus… | Επίδειξη: | LCD (προαιρετικό) |
Υψηλό φως: | 24VDC συσκευή αποστολής σημάτων αισθητήρων πίεσης διαφραγμάτων,Υγρή συσκευή αποστολής σημάτων πίεσης διαφραγμάτων,0.2 Grade Gas Pressure Sensor Transmitter |

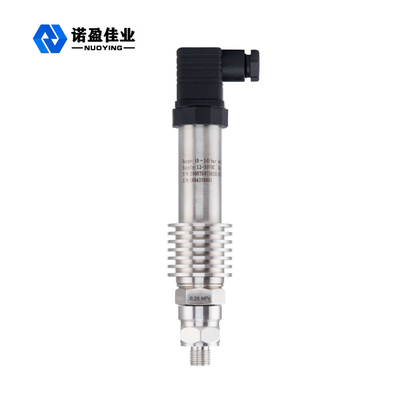

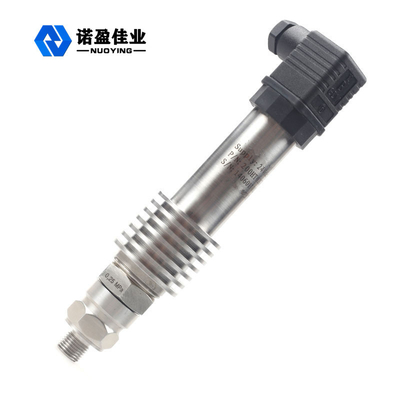

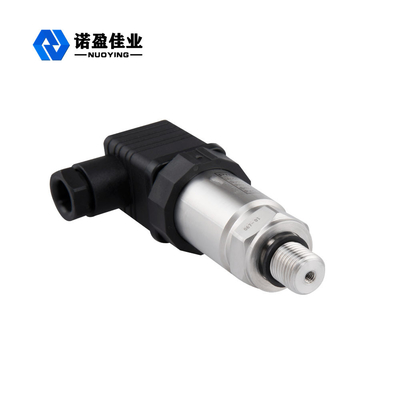

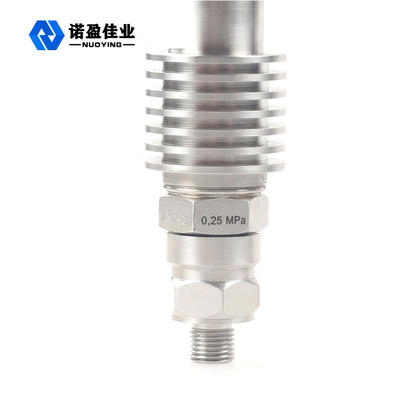

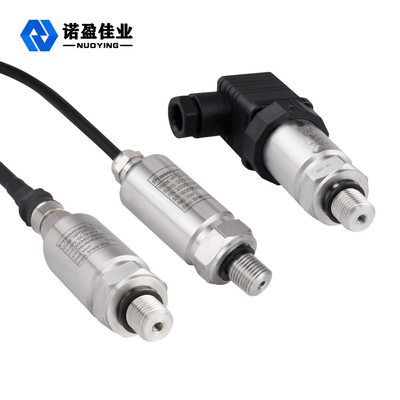

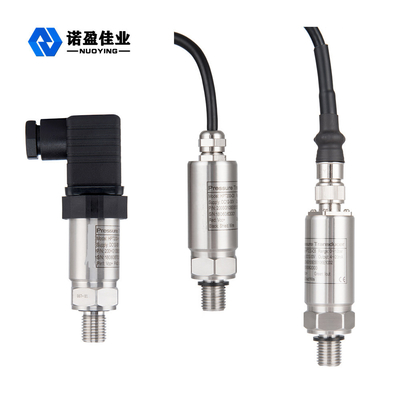

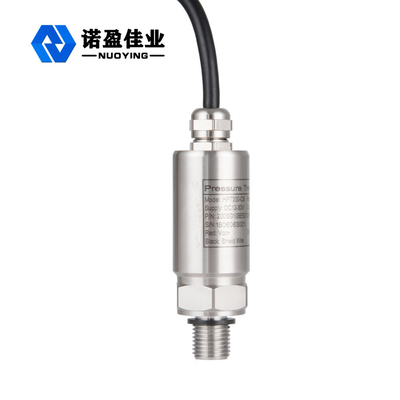

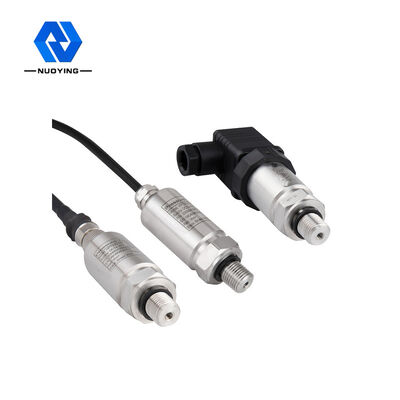

Συσκευή αποστολής σημάτων αισθητήρων διαφραγμάτων πίεσης υψηλής επίδοσης για το βαθμό υγρού αερίου 24VDC 0.1/0.2
NP93420 διασκορπισμένοι οι σειρά αισθητήρες είναι όλοι πίεσης πυριτίου εισαγόμενα τσιπ, μετά από το προσεκτικό δομικό σχέδιο, την επεξεργασία σήματος και τη συνέλευση, και στην ακριβή συμφωνία με τα εθνικά πρότυπα για τη δοκιμή και παρήγαγαν μια νέα γενιά των αισθητήρων πίεσης. Οι σειρές προϊόντων έχουν τη σταθερή παραγωγή, την υψηλή ευαισθησία και την ακρίβεια, και τα καλά χαρακτηριστικά θερμοκρασίας, και την ισχυρή αντιπαρεμβατική δυνατότητα.
αρχή εργασίας
NP93420 η σειρά είναι η χρήση της piezoresistive επίδρασης ημιαγωγών και τεχνολογία μηχανικής επεξεργασίας μικροϋπολογιστών, στη συγκεκριμένη φέτα πυριτίου κρυστάλλου monocrystalline επάνω, φιαγμένη από λιθογραφία, διάχυση, και ούτω καθεξής τεχνολογία ημιαγωγών - η γέφυρα wheatstone, διαμορφώνει το ευαίσθητο διάφραγμα, όταν παράγεται η εξωτερική δύναμη, οι αλλαγές ειδικής αντίστασης, κάνει τη γέφυρα να οπλίσει την αλλαγή αντίστασης (ένα μεγαλύτερο ζευγάρι μικρότερου) στην παραγωγή σημάτων τάσης διέγερσης, μέσω της αποζημίωσης θερμοκρασίας υπολογιστών, της ρύθμισης αντίστασης λέιζερ, της ενίσχυσης σημάτων και άλλων μεθόδων επεξεργασίας και η ακριβής ανίχνευση συνελεύσεων, η βαθμολόγηση και άλλες διαδικασίες, η συσκευή αποστολής σημάτων πίεσης με το τυποποιημένο σήμα παραγωγής παράγονται.
Χαρακτηριστικό σχεδιασμού
•Η παραγωγή είναι σταθερή, η ευαισθησία είναι υψηλή, η επιρροή της παρέμβασης και του θορύβου είναι σχετικά μικρή, το αντίστοιχο κόστος του κυκλώματος ενισχυτών μειώνεται, και η ανάλυση βελτιώνεται πολύ.
•Το ειδικό ολοκληρωμένο κύκλωμα V/I, οι λιγότερη περιφερειακές συσκευές, η υψηλή αξιοπιστία, η απλή συντήρηση, το εύκολο, μικρό μέγεθος, ελαφρύς, η εγκατάσταση και η διόρθωση είναι πολύ κατάλληλα.
•Κύβος κραμάτων αργιλίου - χυτό κοχύλι, τρία - απομόνωση τελών, ηλεκτροστατικό προστατευτικό στρώμα ψεκασμού, ανθεκτικό.
•4-20mA μετάδοση ΣΥΝΕΧΏΝ two-wire σημάτων, ισχυρή αντιπαρεμβατική δυνατότητα, μεγάλη απόσταση μετάδοσης.
•Οι οδηγήσεις, LCD, δείκτης τρία δείκτης επικεφαλής, ανάγνωση τομέων είναι πολύ κατάλληλες. Μπορεί να χρησιμοποιηθεί για να μετρήσει τα ιξώδη, κρυστάλλινα και διαβρωτικά μέσα.
•Η διασκορπισμένη συσκευή αποστολής σημάτων πίεσης πυριτίου χρησιμοποιείται στους επικίνδυνους και εκρηκτικούς τομείς. Το προϊόν έχει τα χαρακτηριστικά της μικρής τρέχουσας, μικρής τάσης και της χαμηλής ισχύος κατανάλωσης. Είναι ένα ασφαλές αφ' εαυτού και explosionproof προϊόν, και είναι εξοπλισμένο με το explosionproof πιστοποιητικό.
•Η χρήση της υλικής και ειδικής δομής προστασίας ανοξείδωτου, και η αστραπή κυκλωμάτων ενισχυτών, αντιπαρεμβατικός, η αντι-τάση, over-current και μια σειρά μέσων προστασίας, βελτιώνουν την αξιόπιστη δυνατότητα εργασιακών περιβαλλόντων σφράγισης αντιδιαβρωτική και με αποσβεστήρα κρούσεων, απολύτως κατάλληλη για τις γενικές βιομηχανικές ανάγκες μέτρησης και ελέγχου τομέων.
Τεχνικές παράμετροι
Εφαρμογή | υγρό, αέριο, ατμός | |||
Προϊόν αριθ. | NP-93420-ib/-εάν-ΙΧ-κύκλωμα-αυτός-δείκτης νοημοσύνης-ιι-ΙΙΙ | |||
Μέτρηση της σειράς | ανώτερο όριο URL | |||
Πίεση μετρητών | Πίεση σφράγισης | Απόλυτη πίεση | Πίεση μετρητών | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |

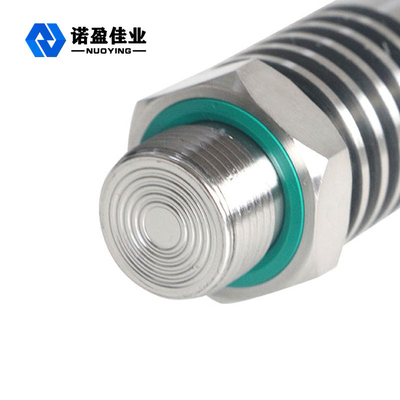

Υλικό διαφραγμάτων | 316L (προαιρετικός) | |||
Βαθμός ακρίβειας | 0.1/0.2grade | |||
Παροχή ηλεκτρικού ρεύματος | 24VDC | |||
Παραγωγή | 4… 20mA/HART/RS485/Modbus… | |||
Θερμοκρασία περιβάλλοντος | -40~+85℃ | |||
Θερμοκρασία διαδικασίας | -25~+125℃ (>+125℃ μπορεί να προσαρμοστεί) | |||

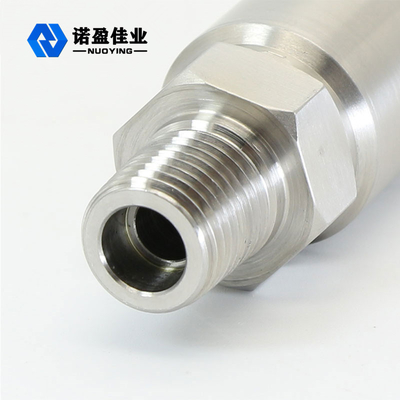

Σύνδεση | περασμένος κλωστή, φλάντζα (προαιρετική) | |||
Χρόνος απόσβεσης | 0.1~16s διευθετήσιμος | |||
Επιτρέψτε την υπερφόρτωση |
η σειρά 2 φορές |
|||
Επίδειξη | LCD (προαιρετικό) | |||
Επίπεδο προστασίας | IP67 | |||
Explosionproof βαθμός | ExiaⅡ CT6 GA, Exd Ⅱ CT6 ΜΒ |
