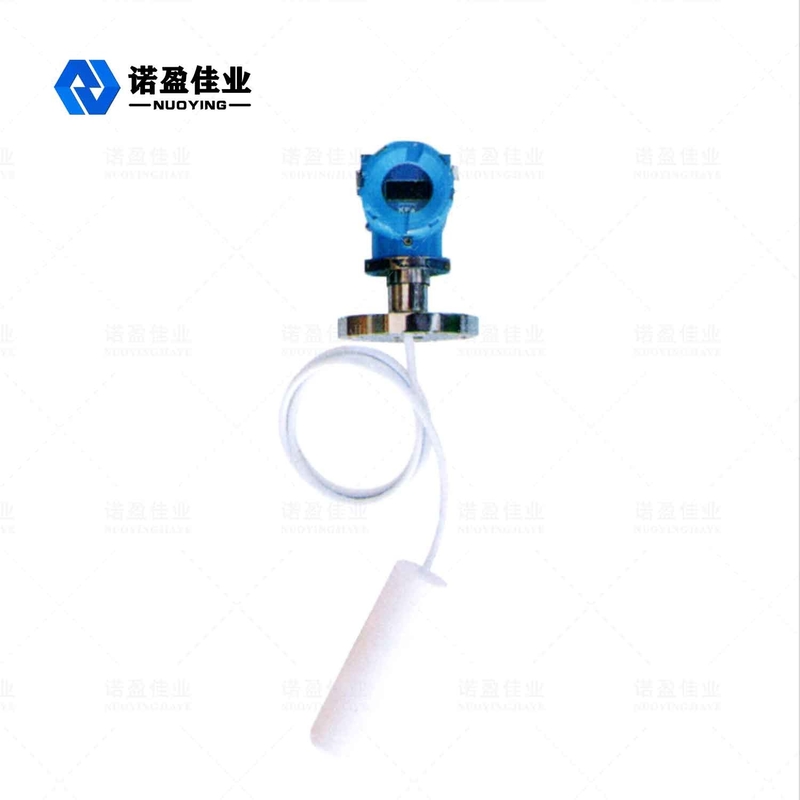

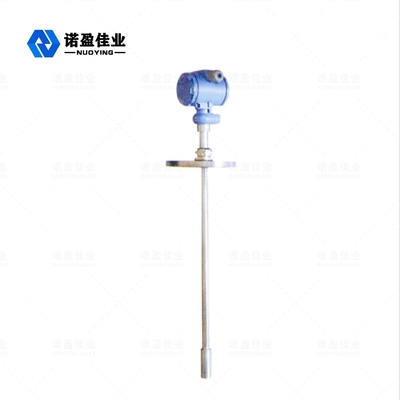

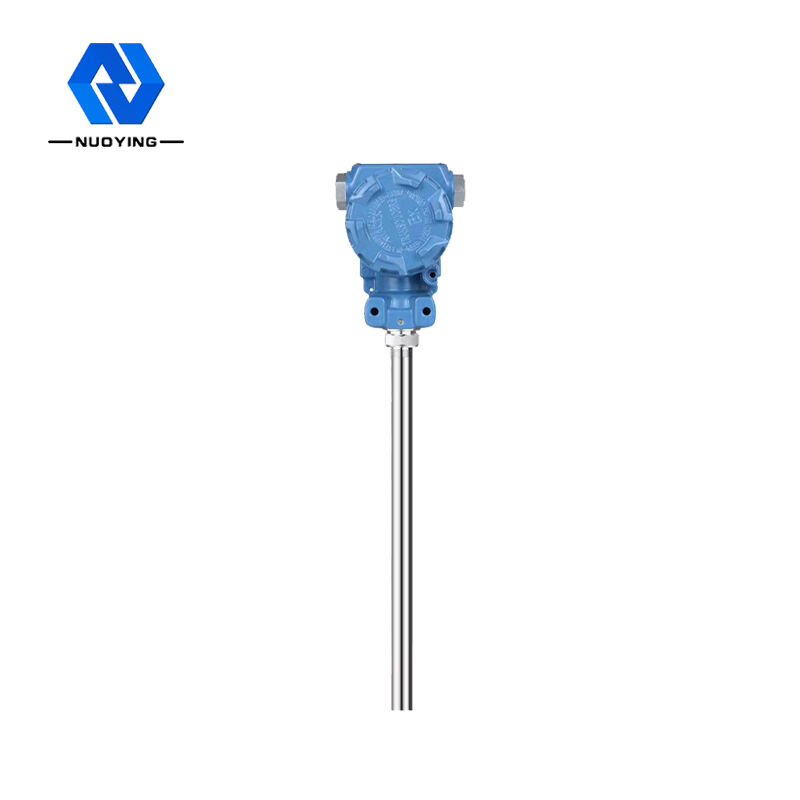

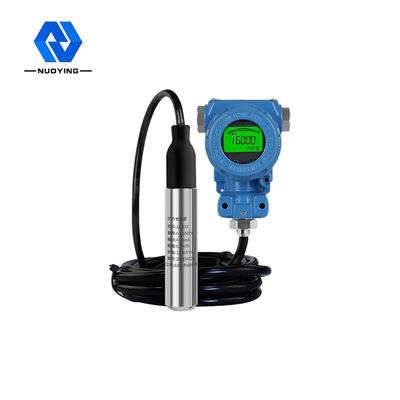

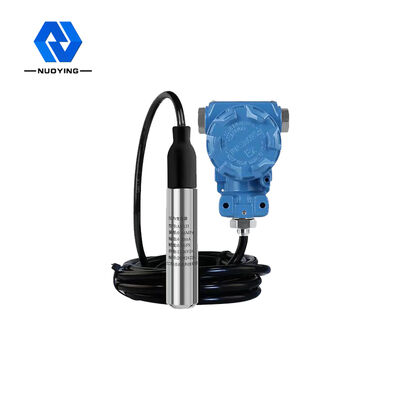

Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο

Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο
Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο

Μεγάλες Εικόνας :  Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NUOYINGJIAYE
Πιστοποίηση: Explosion-proof certificate
Αριθμό μοντέλου: NH93420 αντιδιαβρωτικός τύπος
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $120 to $1800
Συσκευασία λεπτομέρειες: 40cm×30cm×30cm
Χρόνος παράδοσης: 7 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 300 τμχ/ πριν το μήνα

Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο

περιγραφή
Μέτρηση της σειράς: Υγρό, διαβρωτικό υγρό Βαθμός ακρίβειας: ±0.25% F.S, ±0.5% F.S, ±1.0% F.S
Σύνδεση διαδικασίας: νήμα, φλάντζα (προαιρετική) Περιβαλλοντική θερμοκρασία: -40 〜 85 °C
Θερμοκρασία διαδικασίας: -10 ~+70 °C Παραγωγή σημάτων: 4… 20mADC/ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ/RS485…
Σχέδιο κεραιών: Αντιδιαβρωτικός τύπος Βαθμός προστασίας: IP67
Υψηλό φως:

body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; }

,

liquid level pressure transmitter RS485

,

RS485 Liquid Level transmitter



NH93420 Αντιδιαβρωτικός τύπος Πομπός με αισθητήρα πίεσης πομπού στάθμης υγρού



Ο πομπός στάθμης υγρού της σειράς NH93420 είναι ένα όργανο μέτρησης στάθμης υγρού με πιεζοηλεκτρική αντίσταση, πλήρως σφραγισμένο καταδυτικό όργανο στερεάς κατάστασης.Σε αυτό το προϊόν χρησιμοποιούνται ο υψηλής σταθερότητας, υψηλής αξιοπιστίας πιεζοηλεκτρικός αισθητήρας πίεσης, το ευφυές κύκλωμα επεξεργασίας πομπού υψηλής ακρίβειας, η τεχνολογία ακριβείας ψηφιακής αντιστάθμισης θερμοκρασίας και η τεχνολογία μη γραμμικής διόρθωσης.Το σήμα στάθμης υγρού του μετρούμενου υγρού μετατρέπεται σε τυπική έξοδο ηλεκτρικού σήματος.Αδιάβροχο καλώδιο και στεγανοποιημένη σύνδεση με κέλυφος, σωλήνας στο καλώδιο, μπορεί να χρησιμοποιηθεί σε υγρό για μεγάλο χρονικό διάστημα.Η ενσωματωμένη δομή και η τυποποιημένη έξοδος σήματος παρέχουν ευκολία για χρήση πεδίου και αυτόματο έλεγχο..Το προϊόν είναι μικρό σε μέγεθος, ελαφρύ σε βάρος, εύκολο στην εγκατάσταση και εύκολο στη χρήση.Είναι κατάλληλο για τη μέτρηση και τον έλεγχο της στάθμης του υγρού στους τομείς του πετρελαίου, της χημικής βιομηχανίας, του εργοστασίου παραγωγής ενέργειας, της αστικής παροχής νερού και της εξερεύνησης θερμοκρασίας νερού.



NH93420 Πομπός στάθμης υγρούΤεχνική Παράμετρος



Τυπικές εφαρμογές Υγρό, διαβρωτικό υγρό
Εύρος μέτρησης
Τύπος Τύπος καλωδίου Τύπος σκληρής ράβδου .Καλώδιο .αντιδιαβρωτικό Αντιδιαβρωτικό τύπου ράβδου
L (m) 0~170μ 0~4μ 0~170μ 0~4μ
Έξοδος σήματος: 4~20mADC/HART/RS485
Θερμοκρασία περιβάλλοντος -40 ~ 85 °C
Θερμοκρασία διεργασίας

-10 ~+70 °C

Σύνδεση διαδικασίας τοποθέτηση φλάντζας με σπείρωμα (προαιρετικό)
Παροχή ηλεκτρικού ρεύματος 24 VDC (± 5%)

Ικανότητα φόρτωσης

< (U-15) / 0,02Α

Υλικό διαφράγματος

316L, κεραμικό διάφραγμα (προαιρετικό) Υλικό θήκης: αλουμίνιο, ανοξείδωτο ατσάλι (προαιρετικό)

Σταθερότητα

±0,05%FS/ έτος;±0,1 %FS/έτος

Εμφάνιση πεδίου LCD (προαιρετικό)
Επίπεδο προστασίας IP67
Κατηγορία έκρηξης

Exia II CT5 Exd IIBT5 (προαιρετικό)



Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!



NH93420 Πομπός στάθμης υγρού Λειτουργικός Αρχή



Ο πομπός στάθμης υγρού αποτελείται από ένα ειδικό καλώδιο οδήγησης αερίου ενσωματωμένο σε έναν τριχοειδή σωλήνα, έναν σύνδεσμο συμπίεσης και έναν καθετήρα.Ο καθετήρας του μετρητή στάθμης είναι κατασκευασμένος από πυρήνα από ανοξείδωτο χάλυβα με διάφραγμα στο κάτω μέρος και πλαστικό κέλυφος με οπές.Η μέτρηση της στάθμης του υγρού είναι στην πραγματικότητα η διαφορά μεταξύ της υδροστατικής πίεσης στην κεφαλή του ανιχνευτή και της πραγματικής ατμοσφαιρικής πίεσης και στη συνέχεια ο κεραμικός αισθητήρας (που συνδέεται με το φιλμ από ανοξείδωτο χάλυβα) και το ηλεκτρονικό εξάρτημα μετατρέπουν τη διαφορά πίεσης σε σήμα εξόδου 4~20mA .
Όταν ο υδροστατικός πομπός στάθμης υγρού τοποθετηθεί σε ένα ορισμένο βάθος του μετρούμενου υγρού, ο τύπος πίεσης του αισθητήρα έχει ως εξής: PA= p・g・h+Po για να ληφθεί ο τύπος στάθμης υγρού:h = PA-Po/p *σολ.
Ταυτόχρονα, η πίεση του υγρού εισάγεται στον θάλαμο θετικής πίεσης του αισθητήρα μέσω του ανοξείδωτου χάλυβα αγωγιμότητας αερίου και στη συνέχεια η ατμοσφαιρική πίεση στην επιφάνεια του υγρού συνδέεται με τον θάλαμο αρνητικής πίεσης του αισθητήρα, έτσι ώστε να εξουδετερωθεί το Po, στο πίσω μέρος του αισθητήρα και κάντε τη μετρούμενη πίεση του αισθητήρα PA-Po= p・g・h.
Εάν η πυκνότητα του υγρού είναι ομοιόμορφη, η διαφορά στατικής πίεσης είναι ανάλογη με το ύψος της στάθμης του υγρού.



Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο 0



NH93420 Πομπός στάθμης υγρού Απαιτήσεις εγκατάστασης



  • Κατά τη μέτρηση της στατικής στάθμης υγρού σε ανοιχτό δοχείο, ο πομπός στάθμης υγρού είναι κάθετος στον πυθμένα του δοχείου και το καλώδιο που συνδέει τον πομπό και το κουτί διακλάδωσης είναι στερεωμένο στο άνοιγμα του δοχείου.
  • Όταν η στάθμη του νερού μετράται σε νερό που ρέει, ένας σωλήνας με διάμετρο 45 mm εισάγεται στο νερό και ένας αριθμός οπών διαμέτρου 5 mm δημιουργείται σε διαφορετικά ύψη στην αντίθετη πλευρά της κατεύθυνσης ροής του σωλήνα.Το νερό εισέρχεται στον σωλήνα για να στερεώσει τη γραμμή καλωδίου και το κουτί διακλάδωσης στην έξοδο του σωλήνα.

Αντιδιαβρωτικός πομπός πίεσης στάθμης υγρού RS485 0-170m καλώδιο 1
