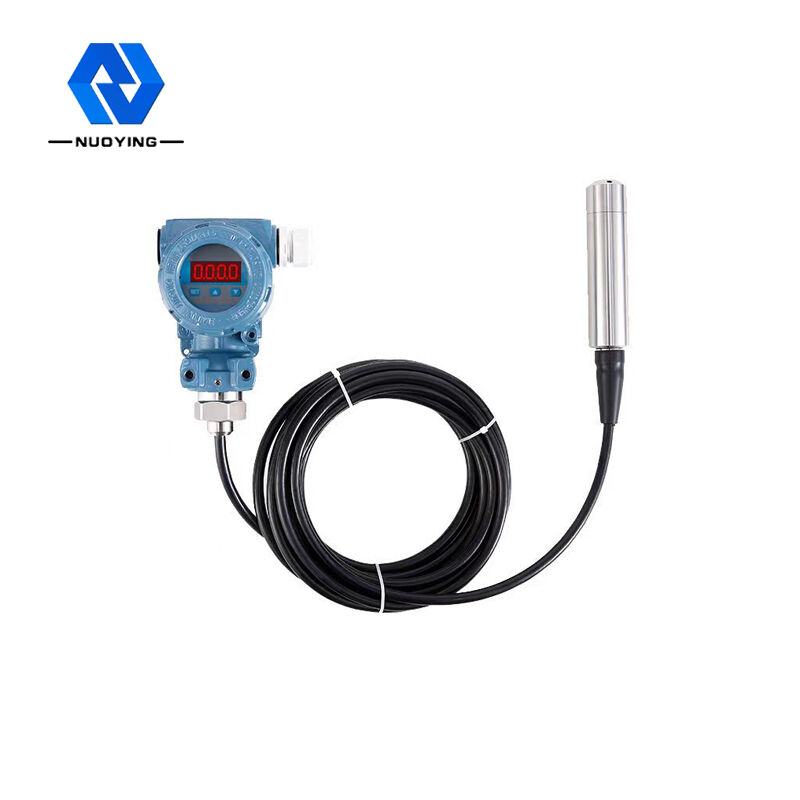

Ψηφιακός αισθητήρας πίεσης Οθόνη LCD από ανοξείδωτο χάλυβα

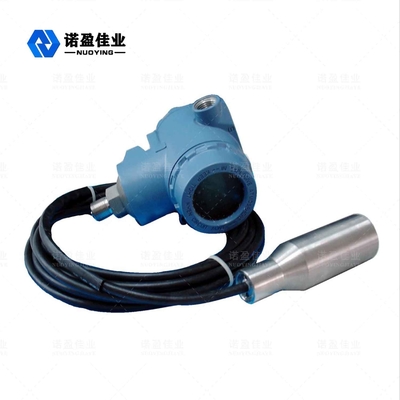

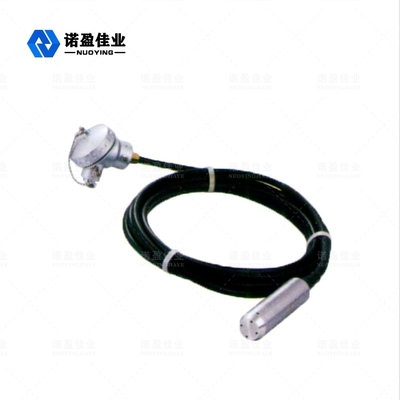

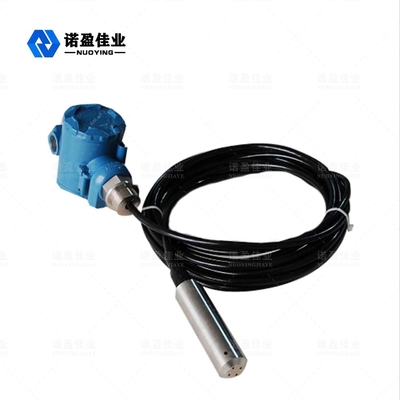

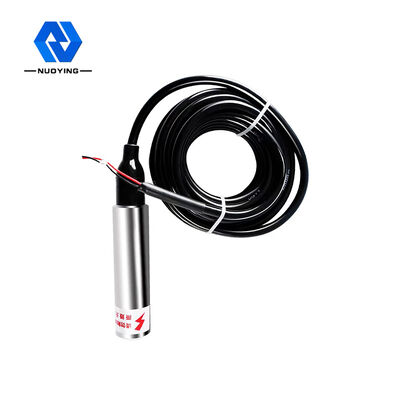

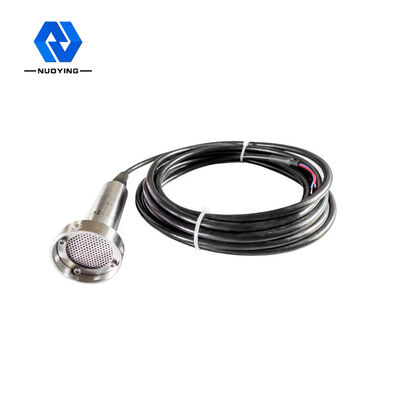

NH93420 Πομπός με αισθητήρα πίεσης πομπού στάθμης υγρού

Ο πομπός στάθμης υγρού της σειράς NH93420 είναι ένα όργανο μέτρησης στάθμης υγρού με πιεζοηλεκτρική αντίσταση, πλήρως σφραγισμένο καταδυτικό όργανο στερεάς κατάστασης. Σε αυτό το προϊόν χρησιμοποιούνται ο πιεζοηλεκτρικός αισθητήρας πίεσης υψηλής σταθερότητας, υψηλής αξιοπιστίας, το ευφυές κύκλωμα επεξεργασίας πομπού υψηλής ακρίβειας, η τεχνολογία ακριβείας ψηφιακής αντιστάθμισης θερμοκρασίας και η τεχνολογία μη γραμμικής διόρθωσης. Το σήμα στάθμης υγρού του μετρούμενου υγρού μετατρέπεται σε τυπική έξοδο ηλεκτρικού σήματος. Αδιάβροχο καλώδιο και στεγανοποιημένη σύνδεση με κέλυφος, σωλήνας στο καλώδιο, μπορεί να χρησιμοποιηθεί σε υγρό για μεγάλο χρονικό διάστημα. Η ενσωματωμένη δομή και η τυποποιημένη έξοδος σήματος παρέχουν ευκολία για χρήση πεδίου και αυτόματο έλεγχο. . Το προϊόν είναι μικρό σε μέγεθος, ελαφρύ σε βάρος, εύκολο στην εγκατάσταση και εύκολο στη χρήση. Είναι κατάλληλο για τη μέτρηση και τον έλεγχο της στάθμης του υγρού στους τομείς του πετρελαίου, της χημικής βιομηχανίας, του εργοστασίου παραγωγής ηλεκτρικής ενέργειας, της αστικής παροχής νερού και της εξερεύνησης θερμοκρασίας νερού.

NH93420 Πομπός στάθμης υγρούΤεχνική Παράμετρος

※ Σημείωμα:Προϊόνταμπορεί να είναιπροσαρμοσμένη σύμφωνα μεστοσυγκεκριμένες απαιτήσειςτουχρήστες!

NH93420 Πομπός στάθμης υγρού Λειτουργικός Αρχή

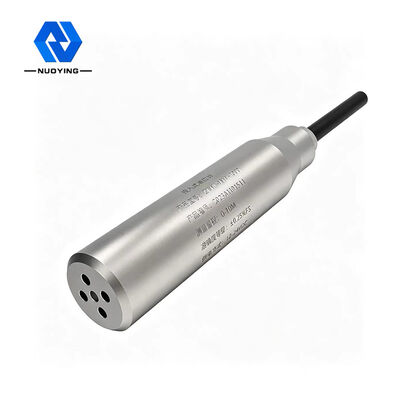

Ο πομπός στάθμης υγρού αποτελείται από ένα ειδικό καλώδιο οδηγού αερίου ενσωματωμένο σε έναν τριχοειδή σωλήνα, έναν σύνδεσμο συμπίεσης και έναν καθετήρα. Ο αισθητήρας του μετρητή στάθμης είναι κατασκευασμένος από πυρήνα από ανοξείδωτο χάλυβα με διάφραγμα στο κάτω μέρος και πλαστικό κέλυφος με οπές. Η μέτρηση της στάθμης του υγρού είναι στην πραγματικότητα η διαφορά μεταξύ της υδροστατικής πίεσης στην κεφαλή του ανιχνευτή και της πραγματικής ατμοσφαιρικής πίεσης και στη συνέχεια ο κεραμικός αισθητήρας (που συνδέεται με το φιλμ από ανοξείδωτο χάλυβα) και το ηλεκτρονικό εξάρτημα μετατρέπουν τη διαφορά πίεσης σε σήμα εξόδου 4~20mA.
Όταν ο πομπός υδροστατικής στάθμης υγρού τοποθετηθεί σε ένα ορισμένο βάθος του μετρούμενου υγρού, ο τύπος πίεσης του αισθητήρα έχει ως εξής: PA= p・g・h+Po για να ληφθεί ο τύπος στάθμης υγρού:h = PA-Po/p*g.
Ταυτόχρονα, η πίεση του υγρού εισάγεται στον θάλαμο θετικής πίεσης του αισθητήρα μέσω του ανοξείδωτου χάλυβα αγωγιμότητας αερίου και στη συνέχεια η ατμοσφαιρική πίεση στην επιφάνεια του υγρού συνδέεται με τον θάλαμο αρνητικής πίεσης του αισθητήρα, έτσι ώστε να εξουδετερωθεί το Po, στο πίσω μέρος του αισθητήρα και να γίνει η μετρούμενη πίεση του αισθητήρα PA-Po= p・g・h.
Εάν η πυκνότητα του υγρού είναι ομοιόμορφη, η διαφορά στατικής πίεσης είναι ανάλογη με το ύψος της στάθμης του υγρού.

NH93420 Πομπός στάθμης υγρού Χαρακτηριστικά σχεδιασμού

• Καλή σταθερότητα και υψηλή ακρίβεια.
• Η δομή είναι εξαιρετική και μπορεί να χρησιμοποιηθεί απευθείας για τη μέτρηση της στάθμης του υγρού στο μετρούμενο μέσο. Είναι αρκετά βολικό στην εγκατάσταση και χρήση.
• Η συμπαγής δομή, τα ακίνητα εξαρτήματα, η υψηλή αξιοπιστία, η μεγάλη διάρκεια ζωής από νερό, λάδι έως πάστα υψηλού ιξώδους μπορούν να μετρηθούν με υψηλή ακρίβεια, χωρίς να επηρεάζονται από τον αφρισμό, την εναπόθεση και τα ηλεκτρικά χαρακτηριστικά του υπό δοκιμή μέσου.
• Αντιστάθμιση θερμοκρασίας μεγάλου εύρους.
• Με προστασία πολικότητας μετατροπέα ισχύος και προστασία περιορισμού ρεύματος υπερφόρτωσης, αντικεραυνική προστασία, προστασία από παρεμβολές ραδιοσυχνοτήτων.
