Λεπτομέρειες:
|
| Σειρά πίεσης: | -100kPa… 0~0.2kPa… 10MPa | Αναφορά πίεσης: | Μετρητής | Σφραγισμένος μετρητής |
|---|---|---|---|
| Παραγωγή: | 4~20mA, πρωτόκολλο 4~20mA+HART | Ακρίβεια: | ±0.3 (τύπος.) ±0.5%FS (μέγιστο) |
| Ανεφοδιασμός: | 24V παροχή ηλεκτρικού ρεύματος | Περιβαλλοντικά temp.: | -30℃~80℃ με την εξάρτηση -30℃~70℃ μετρητών LCD |
| Μέσα temp.: | -40℃~104℃ | Υλικό διαφραγμάτων: | 316L (316L που ψεκάζεται με PTFE, Hastelloy Γ, ταντάλιο) |
| Προστασία: | IP65 | ||
| Υψηλό φως: | Πομπός πίεσης διαφράγματος 10 MPa,πομπός πίεσης με ψηφιακή οθόνη IP65,24V πομπός πίεσης τύπου flush |
||

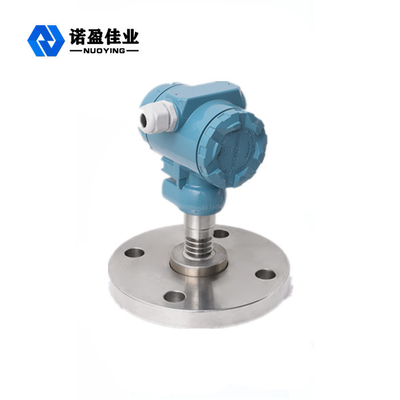

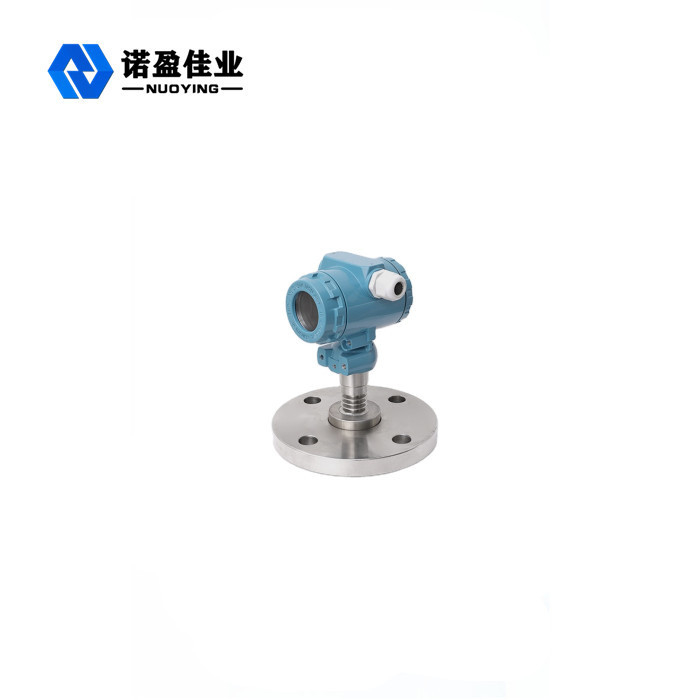

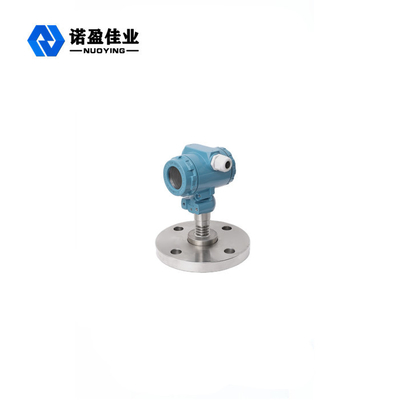

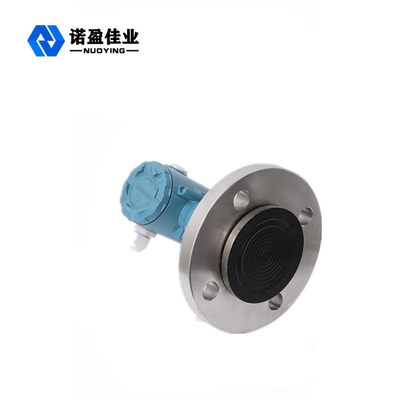

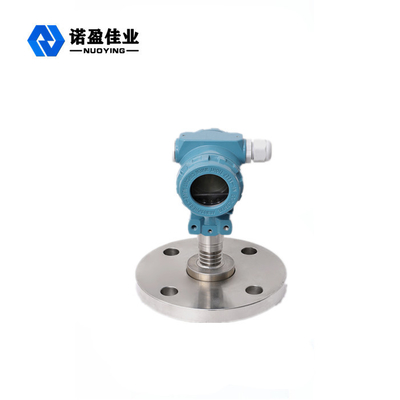

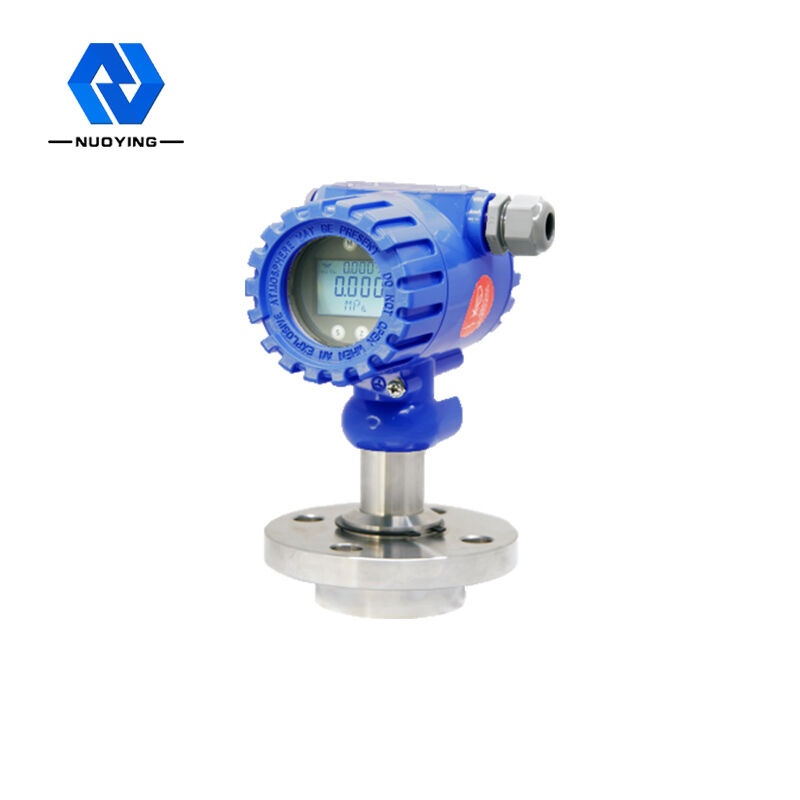

Πομπός πίεσης διαφράγματος με φλάντζα τοποθέτησης
Πομπός πίεσης διαφράγματος χωνευτής τοποθέτησης φλάντζας Περιγραφή:
Ο πομπός πίεσης έκπλυσης με φλάντζα είναι ένας τύπος προϊόντος έκπλυσης προκειμένου να καλύψει την απαίτηση τοποθέτησης φλάντζας του πελάτη.Αυτό το προϊόν υιοθετεί το εισαγόμενο στοιχείο ευαίσθητο στην πίεση διάχυτου πυριτίου και μετά τη μακροπρόθεσμη επιλογή γήρανσης και σταθερότητας, η απόδοση του προϊόντος είναι σταθερή και αξιόπιστη.
Ο πομπός πίεσης έκπλυσης με φλάντζα παίρνει τη διεθνή στάνταρ πλάκα φλάντζας ως πρότυπο σύνδεσης και μπορεί να πραγματοποιήσει τη λειτουργία τοποθέτησης φλάντζας επί τόπου για τον χρήστη.Επειδή το διάφραγμα καταπόνησης είναι εκτεθειμένο και ανιχνεύει την πίεση άμεσα, είναι βολικό για τον καθαρισμό και είναι ικανό να ανταποκρίνεται στις απαιτήσεις αδιάβροχης, αδιάβροχης, ex-proof και άλλων σοβαρών συνθηκών εργασίας, τα προϊόντα αυτής της σειράς εφαρμόζονται ευρέως για τα παχύρρευστα μέσα με σωματίδια σε τους τομείς όπως ο έλεγχος βιομηχανικών διεργασιών, το πετρέλαιο, η χημική βιομηχανία, η μεταλλουργία κ.λπ.
Παράμετροι πομπού πίεσης διαφράγματος χωνευτής τοποθέτησης φλάντζας:
| Παράμετροι απόδοσης | |||
| Εύρος πίεσης | -100kPa...0~0,2kPa...10MPa | ||
| Αναφορά πίεσης | Πίεση μανόμετρο, Σφραγισμένο μανόμετρο πίεσης | ||
| Παροχή & παραγωγή | Πρωτόκολλο 4~20mA, 4~20mA+HART® (τροφοδοτικό 24V) | ||
| Ακρίβεια | ±0,3 (τυπ.);±0,5%FS(μέγ.) | ||
| Μηδενική θερμοκρασία.συντελεστής | ±1%FS/55℃ | ||
| Εφέ θερμοκρασίας πλήρους διαστήματος | ±1%FS/55℃ | ||
| Θερμοκρασία περιβάλλοντος | -30℃~80℃;με στολή LCD μετρητή -30℃~ 70℃ | ||
| Μέτρια θερμοκρασία. | -40℃~ 104℃ | ||
| Θερμοκρασία αποθήκευσης. | -40℃~85℃ | ||
| Αντοχή μόνωσης | ≥100MΩ/500VDC (200MΩ/250VDC) | ||
| Βαθμός προστασίας | IP65 | ||
| Βαθμός ex-proof | Exd II BT6 Gb | ||
| Περιορισμός υπερπίεσης | 150% FS | ||
| Μακροπρόθεσμη σταθερότητα | ±0,2%FS/έτος | ||
| Δομική απόδοση | |||
| Υλικό διαφράγματος | 316L (316L ψεκάζεται με PTFE, Hastelloy C, ταντάλιο) | ||
| Υγρό πλήρωσης | Λάδι πυριτίου | ||
| Υλικό στέγασης | Εποξειδική ρητίνη αλουμινίου με χύτευση με χύτευση | ||
| Ηλεκτρική σύνδεση | Μ20×1,5 | ||
| Σύνδεση διαδικασίας | DN25, DN50, DN80 | ||

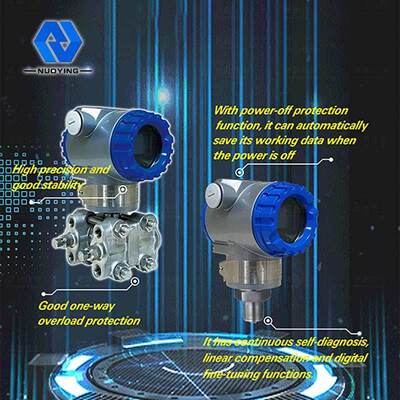

Χαρακτηριστικά πομπού πίεσης χωνευτού διαφράγματος με φλάντζα:
• Η στέγαση 3051 ή 2088 είναι προαιρετική
• Στήριξη με φλάντζα
• Λειτουργία διπλού καλωδίου, αναλογική έξοδος 4~20mA, επικοινωνία δεδομένων πρωτοκόλλου HART®
• Έξυπνη στολή LCD με οπίσθιο φωτισμό
• Διάφραγμα μεγάλου μεγέθους, ολοσυγκολλημένο σφράγισμα, μακροχρόνια αξιόπιστο και ανθεκτικό
• Χρησιμοποιείται για τη μέτρηση της πίεσης για αέριο, υγρό, ατμό
• Προαιρετικό αντιδιαβρωτικό διάφραγμα (Tantalum, Hastelloy C, 316L, 316L ψεκασμένο με PTFE)
• Ιδιαίτερα κατάλληλο για παχύρρευστο υγρό υψηλής θερμοκρασίας
• Η τιμή είναι φθηνότερη από αυτή των παρόμοιων εισαγόμενων οργάνων

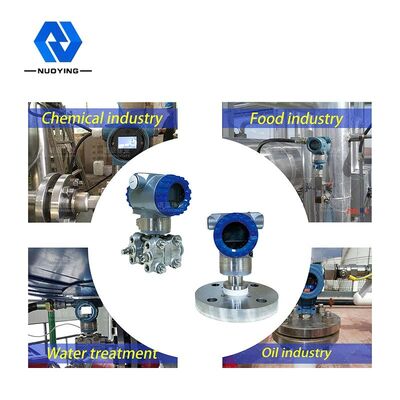

Εφαρμογή πομπού πίεσης διαφράγματος χωνευτής τοποθέτησης φλάντζας:
• Τομείς ελέγχου διεργασιών για βιομηχανίες όπως το πετρέλαιο, η χημική βιομηχανία, η μεταλλουργία, η ηλεκτρική ενέργεια, τα τρόφιμα, η χαρτοποιία, η ιατρική, η μηχανουργία, το επιστημονικό πείραμα και η στρατιωτική αεροπορία κ.λπ.
