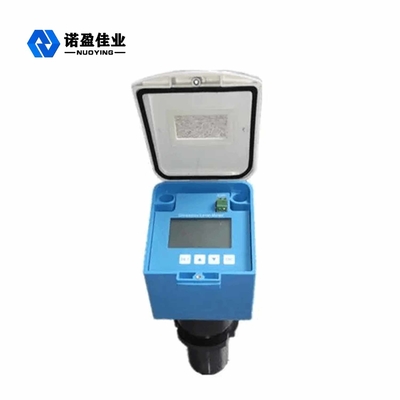

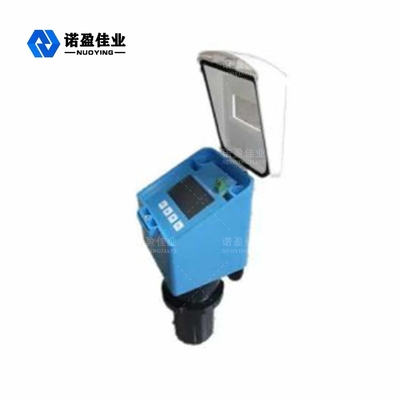

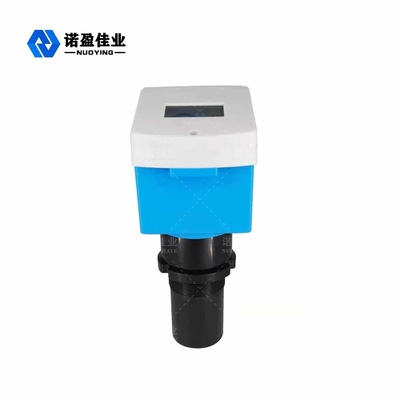

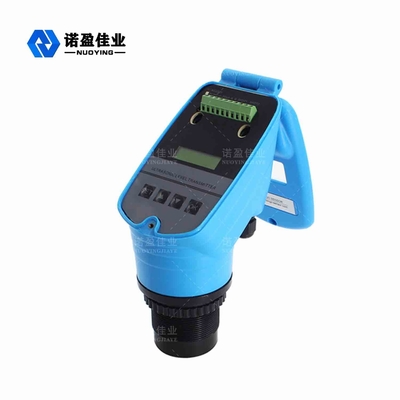

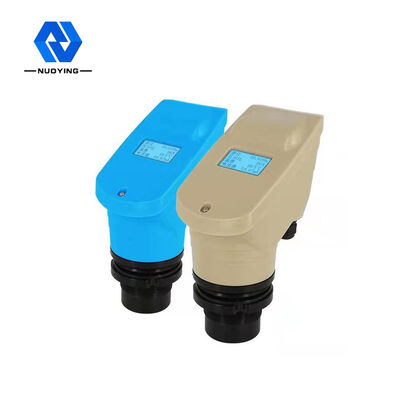

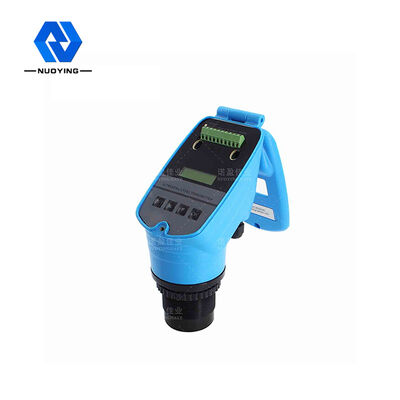

Ηλεκτρική τροφοδοσία 24VDC Μη επακτική δεξαμενή νερού Μετρητής υπερήχων αισθητήρες Σύνδεση διαδικασίας Νήμα, φλέγγι (προαιρετικό) Ρυθμίστε την έξοδο Επάνω όριο ρύθμιση, κατώτερη ρύθμιση ορίου

Ηλεκτρική τροφοδοσία 24VDC Μη επακτική δεξαμενή νερού Μετρητής υπερήχων αισθητήρες Σύνδεση διαδικασίας Νήμα, φλέγγι (προαιρετικό) Ρυθμίστε την έξοδο Επάνω όριο ρύθμιση, κατώτερη ρύθμιση ορίου



Η αρχή λειτουργίαςΕπικαιροποιημένο σύστημα συναγερμού υψηλής ευαισθησίας

The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backΗ αντανάκλαση λαμβάνεται από τον μετατροπέα και μετατρέπεται σε ηλεκτρικό σήμα.Ο χρόνος διάδοσης του ηχητικού κύματος είναι ανάλογος με την απόσταση από το ηχητικό κύμα στην επιφάνεια του αντικειμένου.Η σχέση μεταξύ της απόστασης μετάδοσης του ηχητικού κύματος S, της ταχύτητας του ήχου C και του χρόνου μετάδοσης του ήχου T μπορεί να εκφραστεί με τον τύπο: S=C×T/2.
Επειδή ο μεταδιδόμενος υπερηχητικός παλμός έχει ένα συγκεκριμένο πλάτος, το αντανακλαζόμενο κύμα σε μια μικρή περιοχή κοντά στον μετατροπέα επικαλύπτει το μεταδιδόμενο κύμα,που δεν μπορεί να προσδιοριστεί και η τιμή της απόστασης του δεν μπορεί να μετρηθείΤο μέγεθος της τυφλής ζώνης σχετίζεται με το μοντέλο του υπερηχητικού μετρητή επιπέδου.
Το τμήμα του ανιχνευτή εκπέμπει υπερηχητικά κύματα, τα υπερηχητικά κύματα θα αντανακλούνται όταν συναντούν ένα μέσο με μεγάλη διαφορά πυκνότητας από τον αέρα,και τα αντανακλαζόμενα κύματα θα λαμβάνονται από το τμήμα της ανίχνευσηςΗ απόσταση από τον ανιχνευτή στην επιφάνεια του υγρού (αντικειμένου) είναι ανάλογη με το χρόνο που περνούν τα υπερηχητικά κύματα:απόσταση [m] = χρόνος x ταχύτητα ήχου/2 [m]

Σχεδιαστικό στοιχείοΕπικαιροποιημένο σύστημα συναγερμού υψηλής ευαισθησίας


◎ εύλογο σχεδιασμό, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση κλπ.

◎ το μικρό γωνιακό ανιχνευτή υιοθετείται για υπερηχητικό κύμα, με μεγάλη ισχύ μετάδοσης και υψηλή ευαισθησία

◎ ρύθμιση ανώτερου και κατώτερου ορίου και ρύθμιση συναγερμού σε οποιοδήποτε σημείο, μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο του επιπέδου υγρού

Τεχνικές παραμέτρουςΕπικαιροποιημένο σύστημα συναγερμού υψηλής ευαισθησίας

※Σημείωση:Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.
