Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 010m | Φάσμα συχνότητας: | 40KHz、 100KHz |
|---|---|---|---|
| Έκρηξη -έκρηξη-proofgrade: | ExiaCT6Ⅱ GA | Κατηγορία προστασίας: | IP65, IP67 |
| Επίδειξη: | LCD | Θέτοντας παραγωγή: | Ανώτερο όριο που θέτει, χαμηλότερη ρύθμιση ορίου |
| Τρόπος επίδειξης: | Υγρό επίπεδο, απόσταση (κενό ύψος) | Θερμοκρασία διαδικασίας: | -20~+70℃ |
| Υψηλό φως: | IP65 Ultrasonic Level Transducer,Ultrasonic Level Transducer Intellectualization,IP65 υπερηχητικός αισθητήρας στάθμης δεξαμενής λαδιού |
||

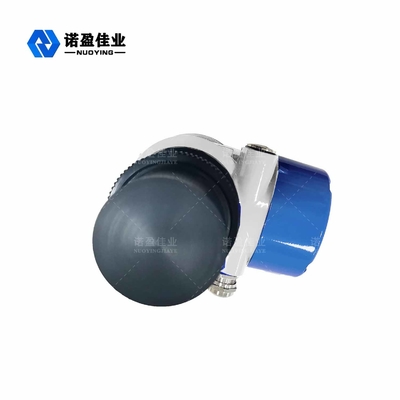

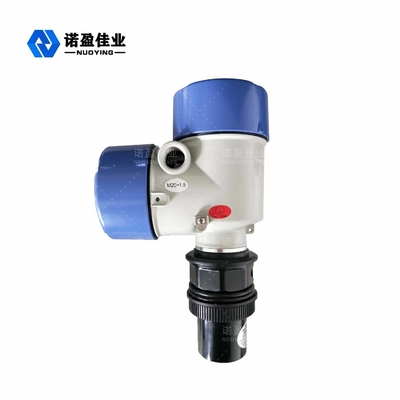

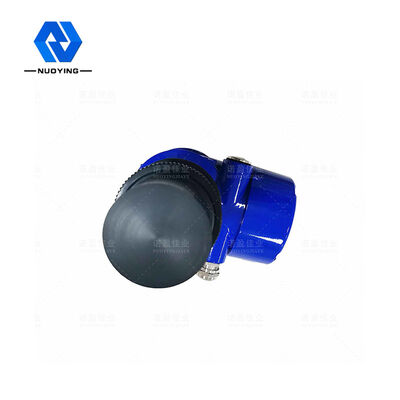

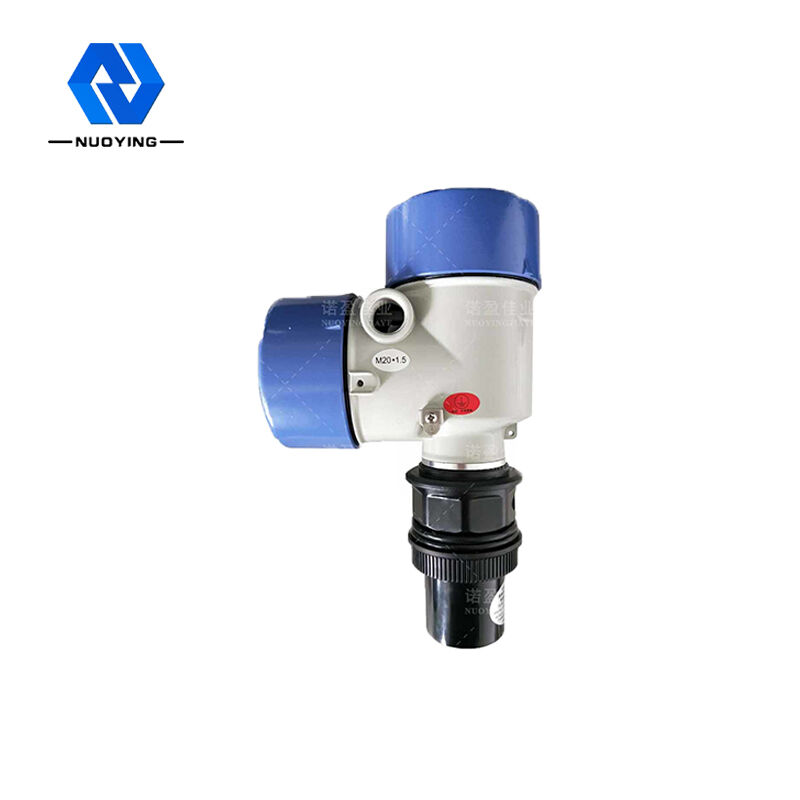

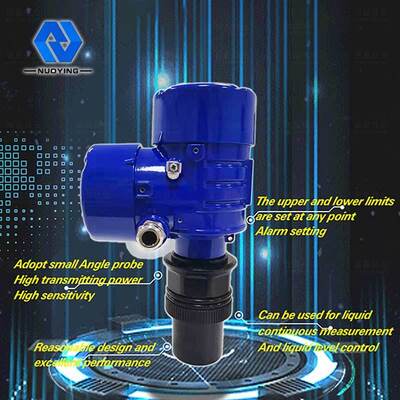

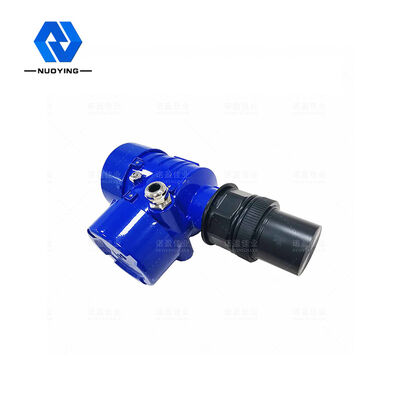

Πομπός επιπέδου υπερήχων
Ο μετρητής στάθμης υπερήχων είναι ένας ψηφιακός μετρητής στάθμης που ελέγχεται από μικροεπεξεργαστή.Στη μέτρηση του υπερηχητικού παλμού που γίνεται από αισθητήρα (μορφοτροπέα), τα ηχητικά κύματα μετά την ανάκλαση της επιφάνειας του υγρού από τον ίδιο αισθητήρα που λαμβάνει, από τον πιεζοηλεκτρικό κρύσταλλο μετατρέπεται σε ηλεκτρικά σήματα και από τα ηχητικά κύματα μεταξύ του χρόνου εκπομπής και λήψης για τον υπολογισμό του αισθητήρα στο μετρημένη απόσταση στην επιφάνεια του υγρού.Λόγω της χρήσης μέτρησης χωρίς επαφή, το μετρούμενο μέσο είναι σχεδόν απεριόριστο, μπορεί να χρησιμοποιηθεί ευρέως σε μια ποικιλία μέτρησης ύψους υγρού και στερεού υλικού.
Πομπός επιπέδου υπερήχωνΤεχνική Παράμετρος
| Τυπική εφαρμογή | Μέτρηση στάθμης υγρού |
| Εύρος Συχνοτήτων | 40KHz,100KHz |
| Τύπος ανιχνευτή | Ολοκληρωμένο |
| ProbeMaterial | PP/PVC/PTFE/304 (προαιρετικό) |
| Εύρος μέτρησης | 0～20μ |
| Ακρίβεια μέτρησης | ＜0,25% (Εύρος＜20 μ.) |
| Γωνία μέτρησης | 10° |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC,220 VAC |
| Θερμοκρασία διεργασίας | (-20-70℃) |
| Πίεση διαδικασίας | Κανονική πίεση |
| Σύνδεση διαδικασίας | Στήριγμα με κλωστή, φλάντζα, βραχίονα (προαιρετικό) |
| Έξοδος σήματος | 4...20mA/HART/RS485... |
| Λειτουργία προβολής | Επίπεδο υγρού, απόσταση (κενό ύψος) |
| Ρύθμιση εξόδου | Ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |

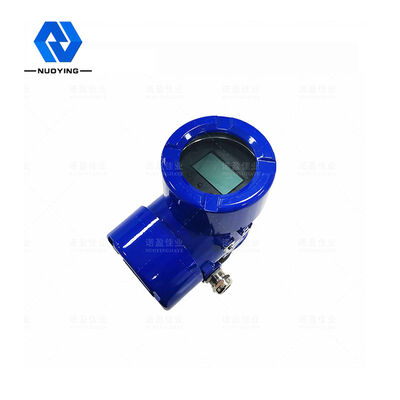

| Απεικόνιση | οθόνη υγρού κρυστάλλου |
| Υλικό κελύφους | Πολυπροπυλένιο/Αλουμίνιο |
| Κατηγορία προστασίας | IP65, IP67 |
| Αντιεκρηκτικό | ExiaⅡCT6 Ga |
Σημείωση: προσαρμοσμένο κατά παραγγελία
Πομπός επιπέδου υπερήχωνΑρχή Εγκατάστασης
Το τυφλό σημείο του μετρητή στάθμης υπερήχων πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση του μετρητή στάθμης υπερήχων.Όταν η στάθμη του υγρού στην τυφλή περιοχή, ο μετρητής στάθμης υπερήχων δεν μπορεί να μετρήσει τη στάθμη του υγρού, οπότε κατά τον προσδιορισμό του εύρους του μετρητή στάθμης υπερήχων, πρέπει να αφήσετε κατά μέρος περιθώριο 50 cm, εγκατάσταση, ο αισθητήρας πρέπει να είναι περίπου 50 cm υψηλότερος από το υψηλότερο επίπεδο .Με αυτόν τον τρόπο, μπορούμε να διασφαλίσουμε την ακριβή παρακολούθηση της στάθμης του υγρού και την ασφάλεια του μετρητή στάθμης υπερήχων.
Στην πραγματική χρήση, λόγω ακατάλληλης εγκατάστασης, ο μετρητής στάθμης βυθίστηκε πλήρως από το νερό, με αποτέλεσμα να προκληθεί πλήρης ζημιά στο μετρητή στάθμης, επομένως είναι απαραίτητο να ληφθεί υπόψη η υψηλότερη τιμή στάθμης του μετρούμενου υγρού.
Η εγκατάσταση του μηχανήματος θα πρέπει να δοθεί προσοχή: όταν η εγκατάσταση πρέπει να είναι κάθετη στην επιφάνεια δοκιμής, να αποφεύγεται η χρήση για τη μέτρηση των ιδιοτήτων αφρού αντικειμένων, να αποφεύγεται η εγκατάσταση σε απόσταση μέτρησης η απόσταση επιφάνειας είναι μικρότερη από την απόσταση της περιοχής τυφλού (τυφλό σημείο: κάθε προϊόν θα έχει ένα πρότυπο, μαζί με το προϊόν), θα πρέπει να ληφθεί υπόψη η δοκός για να αποφευχθεί το μπλοκάρισμα του υλικού που δεν συναντά την άρδευση και το τοίχωμα του δοχείου, η ανίχνευση χύδην στερεών πρέπει να προσαρμόσει τη θέση του ανιχνευτή, να μειώσει το σφάλμα μέτρησης.
