Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 010m | Φάσμα συχνότητας: | 40KHz、 100KHz |
|---|---|---|---|
| Έκρηξη -έκρηξη-proofgrade: | ExiaCT6Ⅱ GA | Κατηγορία προστασίας: | IP65, IP67 |
| Επίδειξη: | LCD | Θέτοντας παραγωγή: | Ανώτερο όριο που θέτει, χαμηλότερη ρύθμιση ορίου |
| Τρόπος επίδειξης: | Υγρό επίπεδο, απόσταση (κενό ύψος) | Θερμοκρασία διαδικασίας: | -20~+70℃ |
| Υψηλό φως: | IP67 υπερηχητική συσκευή αποστολής σημάτων επιπέδων,υπερηχητικός αισθητήρας επιπέδων 100KHz,υπερηχητικός αισθητήρας επιπέδων 40KHz για τη δεξαμενή νερού |
||

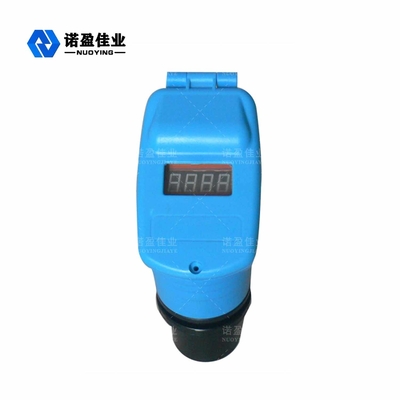

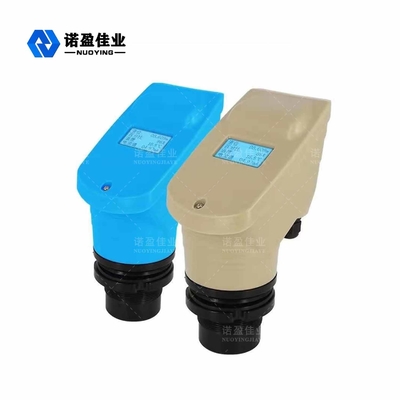

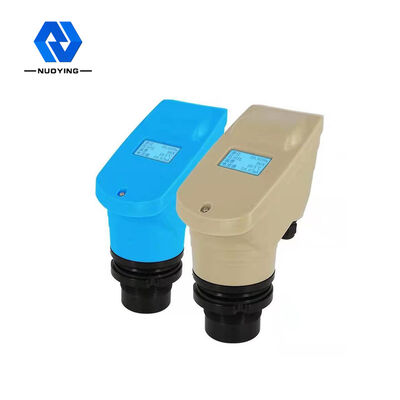

Μέτρηση στάθμης Πομπός επιπέδου υπερήχων Intellectualization Υλικό PVC Μέτρηση μη επαφής
Πομπός επιπέδου υπερήχων
Ο μετρητής στάθμης υπερήχων είναι ένας ψηφιακός μετρητής στάθμης που ελέγχεται από μικροεπεξεργαστή.Στη μέτρηση του υπερηχητικού παλμού που γίνεται από αισθητήρα (μορφοτροπέα), τα ηχητικά κύματα μετά την ανάκλαση της επιφάνειας του υγρού από τον ίδιο αισθητήρα που λαμβάνει, από τον πιεζοηλεκτρικό κρύσταλλο μετατρέπεται σε ηλεκτρικά σήματα και από τα ηχητικά κύματα μεταξύ του χρόνου εκπομπής και λήψης για τον υπολογισμό του αισθητήρα στο μετρημένη απόσταση στην επιφάνεια του υγρού.Λόγω της χρήσης μέτρησης χωρίς επαφή, το μετρούμενο μέσο είναι σχεδόν απεριόριστο, μπορεί να χρησιμοποιηθεί ευρέως σε μια ποικιλία μέτρησης ύψους υγρού και στερεού υλικού.
Πομπός επιπέδου υπερήχωνΤεχνική Παράμετρος
| Τυπική εφαρμογή | Μέτρηση στάθμης υγρού |
| Εύρος Συχνοτήτων | 40KHz,100KHz |
| Τύπος ανιχνευτή | Ολοκληρωμένο |
| ProbeMaterial | PP/PVC/PTFE/304 (προαιρετικό) |
| Εύρος μέτρησης | 0～20μ |
| Ακρίβεια μέτρησης | ＜0,25% (Εύρος＜20 μ.) |
| Γωνία μέτρησης | 10° |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC,220 VAC |
| Θερμοκρασία διεργασίας | (-20-70℃) |
| Πίεση διαδικασίας | Κανονική πίεση |
| Σύνδεση διαδικασίας | Στήριγμα με κλωστή, φλάντζα, βραχίονα (προαιρετικό) |
| Έξοδος σήματος | 4...20mA/HART/RS485... |
| Λειτουργία προβολής | Επίπεδο υγρού, απόσταση (κενό ύψος) |
| Ρύθμιση εξόδου | Ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Απεικόνιση | LC D |
| Υλικό κελύφους | Πολυπροπυλένιο/Αλουμίνιο |
| Κατηγορία προστασίας | IP65, IP67 |
| Αντιεκρηκτικό | ExiaⅡCT6 Ga |
Σημείωση: προσαρμοσμένο κατά παραγγελία
Πομπός επιπέδου υπερήχωνΑρχή μέτρησης
Ο μετρητής στάθμης υπερήχων είναι εγκατεστημένος στο επάνω μέρος του δοχείου.Υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο ανιχνευτής εκπέμπει μια δέσμη υπερηχητικών παλμών στο προς μέτρηση αντικείμενο, το ηχητικό κύμα ανακλάται από την επιφάνεια του αντικειμένου και μέρος της ανακλώμενης ηχούς λαμβάνεται από τον καθετήρα και μετατρέπεται σε ηλεκτρικό σήμα, το οποίο αναμεταδίδεται σύμφωνα με το υπερηχητικό κύμα.Η χρονική διαφορά έως την επαναλήψη και η γνωστή ταχύτητα του ήχου χρησιμοποιούνται για τον προσδιορισμό της αλλαγής του επιπέδου υλικού.Το σήμα μικροκυμάτων επεξεργάζεται από την ηλεκτρονική συσκευή και τελικά μετατρέπεται σε ηλεκτρικό σήμα που σχετίζεται με το επίπεδο υλικού.
