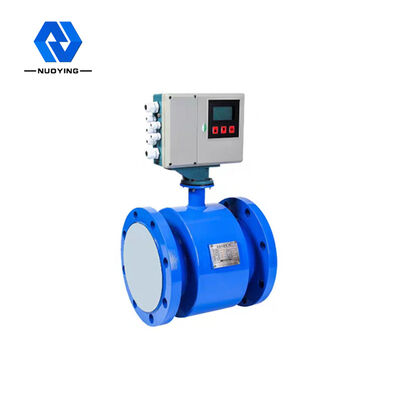

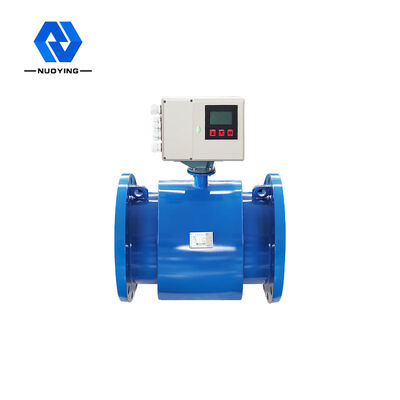

Ηλεκτρομαγνητικός θερμικός μετεωρίτης NYLL-CHr

Ο ηλεκτρομαγνητικός θερμόμετρος NYLL-CH έχει σχεδιαστεί για την ειδική εφαρμογή ενός έξυπνου κτιρίου με κατανεμημένο σταθμό ανταλλαγής ενέργειας και θερμότητας, ο οποίος μπορεί να μετρά άμεσα τη ροή και το κρύο και τη θερμότητα.Δεν χρειάζεται πρόσθετο συνολικό ροή και Pt1000Ο ηλεκτρομαγνητικός αισθητήρας ροής χρησιμοποιείται ως ηλεκτρομαγνητικός μετρητής θερμότητας για την ανίχνευση του ρυθμού ροής του υγρού μεταφοράς θερμότητας,και έχει τα χαρακτηριστικά της υψηλής ακρίβειας, ευρύ φάσμα εφαρμογών και βολική και απλή ηλεκτρονική βαθμονόμηση.

Ηλεκτρομαγνητικός θερμικός μετεωρίτης NYLL-CHrΤεχνικές παραμέτρους

Ηλεκτρομαγνητικός θερμικός μετεωρίτης NYLL-CHrΑπόδοση Παράμετροι

Ηλεκτρομαγνητικός θερμικός μετεωρίτης NYLL-CHr Αρχή λειτουργίας

Το ζεστό νερό (ψυχρό νερό) που τροφοδοτείται από μια πηγή θερμότητας ρέει σε ένα σύστημα ανταλλαγής θερμότητας (θερμιστήρα, ανταλλακτής θερμότητας ή σύνθετο σύστημα που αποτελείται από αυτά) σε υψηλότερη (κατώτερη) θερμοκρασία,και βγαίνει με χαμηλότερη θερμοκρασία.Κατά τη διάρκεια αυτής της διαδικασίας, η θερμότητα απελευθερώνεται ή απορροφάται στον χρήστη μέσω της ανταλλαγής θερμότητας (Σημείωση: η διαδικασία αυτή περιλαμβάνει τη διαδικασία ανταλλαγής ενέργειας του συστήματος θέρμανσης και του συστήματος ψύξης).

Όταν το νερό ρέει μέσω του συστήματος ανταλλαγής θερμότητας, η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα υπολογίζεται και εμφανίζεται από τον υπολογιστή,σύμφωνα με την τάση ροής gτi1ven από τον αισθητήρα ροής και την θερμοκρασία του νερού πίσω που δίνεται από τον αισθητήρα θερμοκρασίας αέρα pτ0, και ο χρόνος που περνάει η ροή του νερού.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα,Jor kWh· Qm:η μάζα του νερού που ρέει μέσα από το θερμομετρητή, kg/h·

Qv:η χωρητικότητα ροής του νερού που ρέει μέσα από το θερμομετρητή, m3/h, P:η πυκνότητα του νερού που ρέει μέσα από το θερμομετρητή, kg/ms,

△h: διαφορά ενθαλπίας νερού στις θερμοκρασίες εισόδου και εξόδου του συστήματος ανταλλαγής θερμότητας, J/kg·

T: χρόνος, h·

Ηλεκτρομαγνητικός θερμικός μετεωρίτης NYLL-CHrΧαρακτηριστικά σχεδιασμού

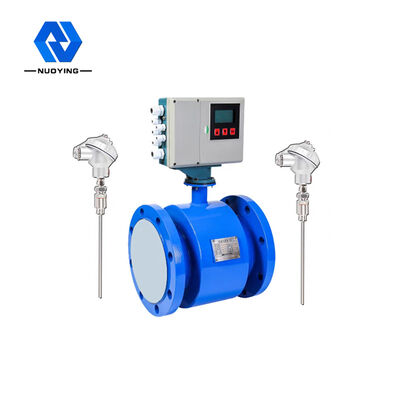

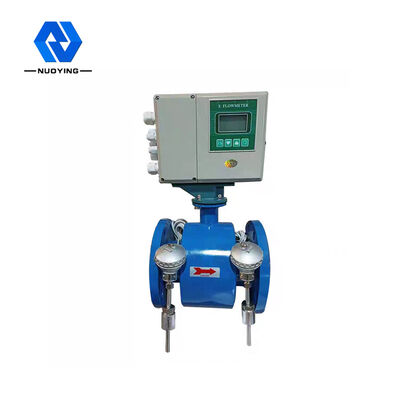

◎ Μέτρηση του κρύου και της θερμότητας: ο μετατροπέας έχει τη λειτουργία της μέτρησης του κρύου και της θερμότητας απευθείας και είναι εξοπλισμένος με 2 πρότυπα Pt1000.Δεν χρειάζεται να είναι εξοπλισμένο με συνολικό σύστημα ροής κρύου και θερμότητας για τη διευκόλυνση της εγκατάστασης και τη μείωση του κόστους αγοράς και εγκατάστασης.
Υψηλή αξιοπιστία: Μετά από αυστηρές δοκιμές όπως EMC, ασφάλεια, υψηλή και χαμηλή θερμοκρασία, οι οποίες είναι υψηλότερες από τα εθνικά πρότυπα GB/T17616, G B/2423, GB/T16499.
◎ Γρήγορη ανταπόκριση: Χρησιμοποιήστε 32BitMCU, 24BitADC και βελτιστοποιημένο αλγόριθμο φιλτραρίσματος, γρήγορη ανταπόκριση, ακριβή και σταθερά δεδομένα μέτρησης, κατάλληλα για μέτρηση και έλεγχο όταν ο εξοπλισμός ταιριάζει.
◎ Ηλεκτρόδιο γείωσης: μη κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας,που σχηματίζει ισορροπία μέτρησης στο τμήμα μέτρησης και εξαλείφει το σφάλμα μέτρησης που προκαλείται από κακή γείωση, ώστε να εξασφαλίζεται η μακροπρόθεσμη ακρίβεια της μέτρησηςΔεν χρειάζεται να είναι εξοπλισμένο με δαχτυλίδι γείωσης για τη μείωση του κόστους υλικού και εγκατάστασης.

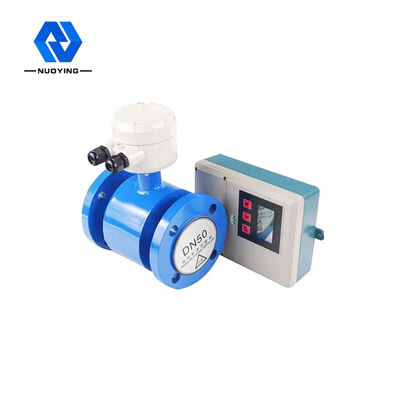

◎ Διαχωρισμένη τεχνολογία IP68: χρησιμοποιήστε ειδικά λεπτομερή τεχνολογία σχεδιασμού IP68, χρησιμοποιήστε ειδικό εισαγόμενο σφραγιστικό IP68,ειδικό καλώδιο IP68 και σχεδιασμός πολλαπλών σφραγίδων IP68 για την πρόληψη της συμπύκνωσης του ξεχωριστού αισθητήρα IP68.
◎ Υψηλή αναλογία σήματος-θόρυβου: ο αισθητήρας χρησιμοποιεί τεχνολογία υψηλής αναλογίας σήματος-θόρυβου.Ο μετατροπέας χρησιμοποιεί μέρη χαμηλού θορύβου και υψηλής ακρίβειας και τεχνολογία σχεδιασμού για να διευκολύνει τη μέτρηση της ελάχιστης ροής.
◎ Σχεδιασμός χαμηλής ισχύος, βελτιστοποιημένο σχεδιασμό κυκλώματος διέγερσης, η κατανάλωση ενέργειας μειώνεται περισσότερο από 3 φορές σε σύγκριση με τα συμβατικά ηλεκτρομαγνητικά μετρητές ροής,και μπορεί να επιτύχει εξοικονόμηση ενέργειας σε μεγάλο αριθμό εφαρμογών.
◎ Κινεζική οθόνη: χρησιμοποιήστε κινεζική οθόνη LCD για εύκολη κατανόηση και λειτουργία
◎ Βελτιωμένη τεχνολογία τροφοδοσίας: χρησιμοποιήστε βελτιστοποιημένο σχεδιασμό τροφοδοσίας, ώριμη και αξιόπιστη τεχνολογία, υψηλή απόδοση μετατροπής και αξιόπιστη μακροχρόνια χρήση.

◎ Γρήγορη καλωδίωση:χρησιμοποιήστε το καλύτερο διεθνές τερματικό μπλοκ μάρκας, το οποίο είναι γρήγορο, βολικό και αξιόπιστο, για να εξασφαλιστεί σταθερή και αξιόπιστη μακροπρόθεσμη μέτρηση.
◎ Σήμα εξόδου: εξοπλισμένο με πρότυπο RS-485, (4-20) mA, συχνότητα / παλμό, γρήγορη απόκριση εξόδου και η θύρα είναι εφοδιασμένη με μέτρα προστασίας όπως προστασία από κεραυνό.
