Λεπτομέρειες:
|
| Διάμετρος: | DN6-DN2000 | Εφαρμογή: | Αγώγιμο υγρό, λάσπη |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 24VDC | Παραγωγή σημάτων: | 4~20 Μ Α, RS 485, ΑΡΣΕΝΙΚΌ ΕΛΆΦΙ, MODBUS |
| Ακρίβεια: | ±0.2%, ±0.5% | Βαθμός προστασίας: | IP65, IP67 |
| Περιβαλλοντική θερμοκρασία: | -25℃~60℃ | Μέση θερμοκρασία: | - 40℃ ~+ 130℃ |
| Υψηλό φως: | Τύπος πολτού Ηλεκτρομαγνητικός μετρητής ροής,24VDC μαγνητικός πομπός ροής,24VDC ηλεκτρομαγνητικός αισθητήρας ροής |
||

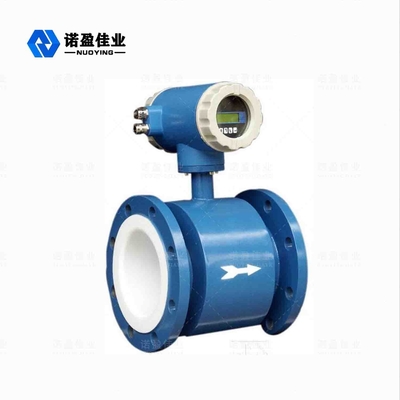

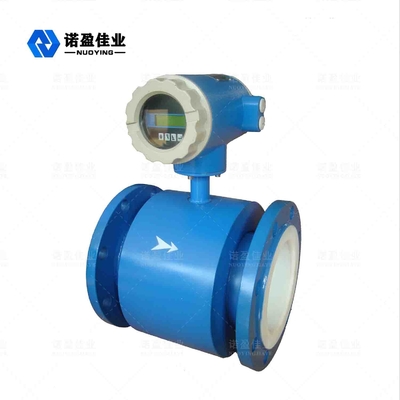

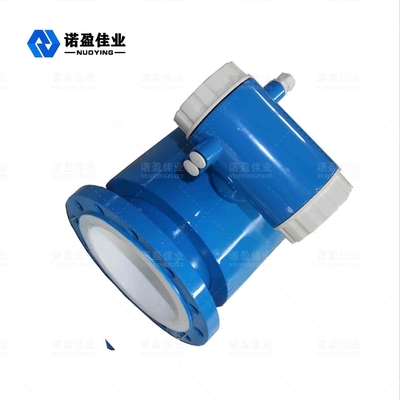

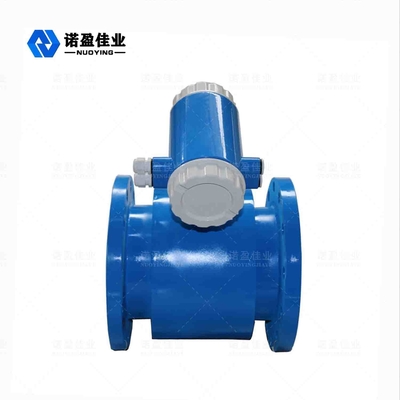

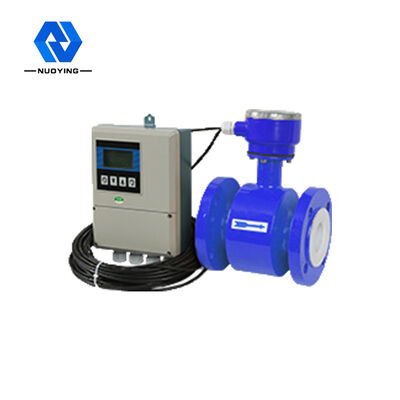

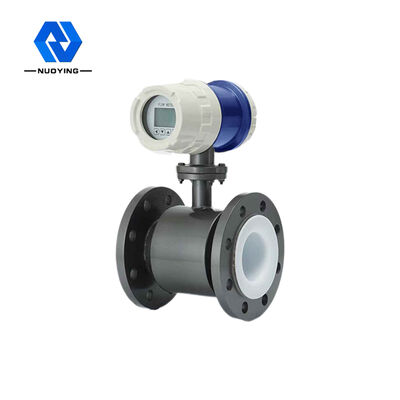

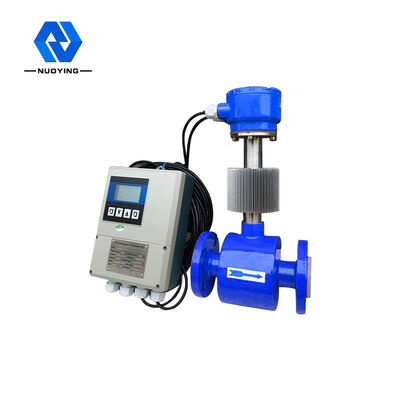

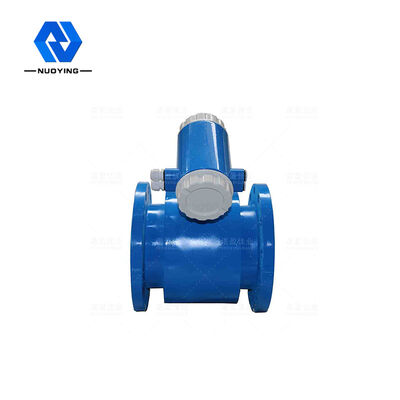

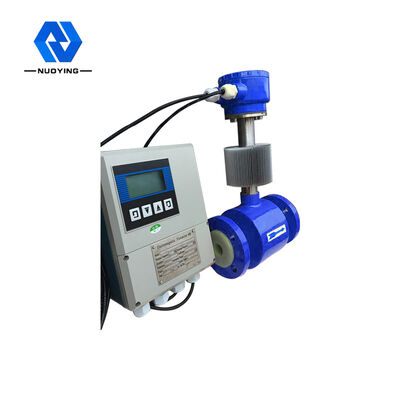

Ηλεκτρομαγνητικό ροόμετρο τύπου πολτού
Το ηλεκτρομαγνητικό ροόμετρο τύπου πολτού NYLL-JY είναι ένα ηλεκτρομαγνητικό ροόμετρο αφιερωμένο στη μέτρηση πολτού, πολτού, ορυκτού πολτού, νερού και πολτού άνθρακα. Το προϊόν υιοθετεί λειτουργία διέγερσης υψηλής συχνότητας ή διπλής συχνότητας, η οποία βελτιώνει αποτελεσματικά την ικανότητα σήματος κατά του θορύβου , καλή σταθερότητα, βολική λειτουργία και η συγκέντρωση μέτρησης μπορεί να φτάσει το 5% ~ 60%.
Ηλεκτρομαγνητικό ροόμετρο τύπου πολτού Τεχνικός Παράμετροι
| προβολή | Η οθόνη LCD με οπίσθιο φωτισμό μεγάλης οθόνης μπορεί να πραγματοποιήσει την ψηφιακή εμφάνιση ή την εμφάνιση χαρακτήρων της ροής, της συνολικής ποσότητας, του ποσοστού, των πληροφοριών συναγερμού κ.λπ. και χρησιμοποιεί πλήκτρα υπερύθρων για να πραγματοποιήσει την εμφάνιση του προαιρετικού περιεχομένου οθόνης. Το περιεχόμενο είναι προαιρετικό. Χωρίς εμφάνιση, δύο εμφάνιση σειρών, τρεις σειρές εμφανίζουν τρεις προαιρετικές. | |
| Εσωτερική αθροιστική αριθμομηχανή | Για συνολική προς τα εμπρός ροή, η συνολική αντίστροφη ροή και η καθαρή ροή μπορούν να επιτύχουν αθροιστικό υπολογισμό 10 bit. | |
| θερμοκρασία | θερμοκρασία περιβάλλοντος λειτουργίας: -25℃~60℃ | |
| Προστασία από το εξωτερικό περιβάλλον | Πρότυπο προστασίας IP65 | |
| Τάση τροφοδοσίας |
εναλλασσόμενο ρεύμα: AC(100~230)±15%V,47~440Hz,Η μέγιστη κατανάλωση ενέργειας είναι 80W. συνεχές ρεύμα: DC11~40V, Η μέγιστη κατανάλωση ενέργειας είναι 80W. |
|
| παραγωγή | Αναλογική έξοδος έντασης | Με 4~20 m A / αντίσταση φορτίου 650, η έξοδος ποσότητας προσομοίωσης διπλής κατεύθυνσης χωρίζεται σε ποσότητα προσομοίωσης ροής προς τα εμπρός και σε ποσότητα προσομοίωσης αντίστροφης ροής. |
| Έξοδος διπλού παλμού | Μπορεί να αντανακλά την προς τα εμπρός και την αντίστροφη ροή, για 0~2000 Hz τετράγωνο κύμα ή σταθερό πλάτος παλμού σήμα παλμού. Παράμετροι όπως η συχνότητα επανάληψης παλμού, η συχνότητα αποκοπής και το πλάτος παλμού είναι όλα προγραμματισμένα. Η συχνότητα μπορεί να ρυθμιστεί σε 1 έως 2000, H z, και οποιαδήποτε ακέραια τιμή στην περιοχή. Όταν το απομονωμένο τρανζίστορ εξόδου είναι ενεργοποιημένο, το ρεύμα είναι 150 m A και η ανοιχτή τάση< 35 V. | |
| Διπλή έξοδος συναγερμού | Μπορούν να προγραμματιστούν οι ακόλουθες παράμετροι: άνω και κάτω ροή, ανίχνευση ελέγχου εναέριας κυκλοφορίας.συνθήκες σφάλματος·προς τα εμπρός / αντίστροφη ροή.πολικότητα (ανοιχτό / απενεργοποιημένο) εντός του καθορισμένου εύρους, παλμός (συχνότητα) εντός του καθορισμένου εύρους.συχνότητα αποκοπής παλμού, κ.λπ. Όταν το τρανζίστορ εξόδου που προστατεύεται από την έξοδο απομόνωσης είναι ενεργοποιημένο, το ρεύμα είναι 150 m A, έτσι ώστε να μπορεί να δημιουργηθεί τάση 0 V αυτή τη στιγμή. Η τάση ανοιχτού κυκλώματος είναι <35 V. | |
|
εισαγωγή |
Κλείσιμο αθροιστική αριθμομηχανή κλεισίματος απομονωμένη από έξω. (Σημείωση: δεν είναι απομονωμένη από παλμό και συναγερμό) Απομόνωση στην αναλογική ένταση, ένταση παλμού / σήμα συναγερμού και γείωση, η τάση απομόνωσης είναι DC 500V. | |
|
διαμόρφωση |
Η διαμόρφωση αποθηκεύεται σε μια μη πτητική μνήμη (γενικά διαθέσιμη για 10 χρόνια). Οι τιμές που έχουν προκαθοριστεί από τον ίδιο τον χρήστη μπορούν να αλλάξουν. | |
| αυτοδιάγνωση | Ο μετατροπέας μπορεί να επιβεβαιώσει ότι το υλικό είναι κανονικό και μπορεί να κάνει διάγνωση σφαλμάτων. Όπως μια αστοχία μονάδας πηνίου κ.λπ. | |
| Ρύθμιση ρυθμού ροής | Εύρος μέτρησης ροής ισοδύναμο με το μέγιστο ποσοστό ροής (12 m/s), το οποίο μπορεί να αλλάξει. | |
| εναλλαξιμότητα |
Ο μετατροπέας είναι πλήρως διαθέσιμος εναλλακτικά με τους αισθητήρες MFD διαφόρων διαμετρημάτων. Ο μετατροπέας μπορεί να διαμορφωθεί στο πεδίο. Η αντικατάσταση του μετατροπέα δεν επηρεάζει τα χαρακτηριστικά του συστήματος. |
|
| Σφραγίδα κουτιού περιγράμματος | M 20 * 1.5 Στεγανοποιητικό χιτώνιο. Μπορεί να περιγραφεί στις ειδικές απαιτήσεις χρήστη. | |
| χρονική σταθερά | Όλα είναι προγραμματιζόμενα από 1 δευτερόλεπτο έως 120 δευτερόλεπτα. | |
| Εμφανίζει την κατεύθυνση |
Κατεύθυνση οθόνης ενός τύπου αμαξώματος: κάτω από την επιλογή ενός ενσωματωμένου ηλεκτρομαγνητικού ροόμετρου, η κατεύθυνση που εμφανίζεται από τον μετατροπέα δεν παρατηρείται εύκολα λόγω της κατεύθυνσης του αγωγού, η οποία μπορεί να ικανοποιηθεί επιλέγοντας την κατεύθυνση εμφάνισης (δηλ. οριζόντια ή κατακόρυφη) |
|
| ταξινόμηση κατά του κινδύνου | Exdmib II CT6 | |
| προβολή | Πλήρης διαμόρφωση: οι μηχανικές μονάδες είναι προαιρετικές, όπως ο λόγος ροής, η μονάδα ροής, όλα τα αποτελέσματα κ.λπ. | |
| Ανίχνευση ελέγχου εναέριας κυκλοφορίας: διασφαλίστε την εμφάνιση "0" κατά τον έλεγχο εναέριας κυκλοφορίας. | ||
| Εναλλάξιμα: Ο μετατροπέας/αισθητήρας είναι εναλλάξιμος χωρίς συμβιβασμούς στην απόδοση. | ||
| Αυτοδιάγνωση: Βεβαιωθείτε ότι ο μετατροπέας και ο αισθητήρας λειτουργούν σωστά. | ||
| Λειτουργία δοκιμής: Διάφορες λειτουργίες εξόδου και οθόνης μπορούν να δοκιμαστούν ακόμη και χωρίς να είναι συνδεδεμένος ο αισθητήρας. | ||
Ηλεκτρομαγνητικό ροόμετρο τύπου πολτού Χαρακτηριστικά σχεδίου
