Λεπτομέρειες:
|
Ονομαστική διάμετρος: | 15~800mm | Σειρά ποσοστού ροής: | 0.5-10m/s |
---|---|---|---|
Ακρίβεια: | ±0.5%R, ±1%R (κάτω από DN200) | Παραγωγή σημάτων: | 4-20mA, |
Περιβαλλοντική υγρασία: | 5%~95% | Βαθμός προστασίας: | IP65, μπορεί να προσαρμοστεί μέχρι IP67 |
Υψηλό φως: | 4Mpa ηλεκτρομαγνητικός πομπός ροής,Ηλεκτρομαγνητικός πομπός ροής 15mm,δείκτης μαγνητικής ροής 800mm |

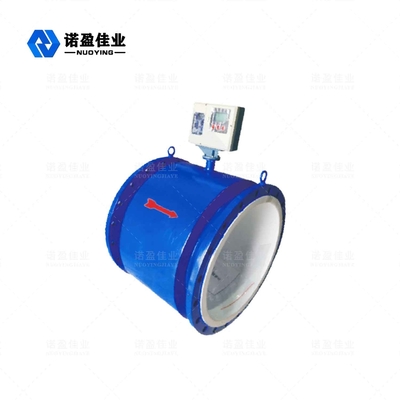

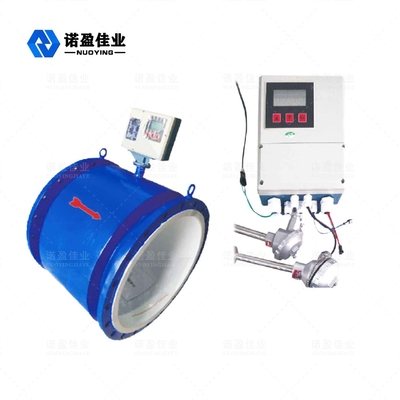

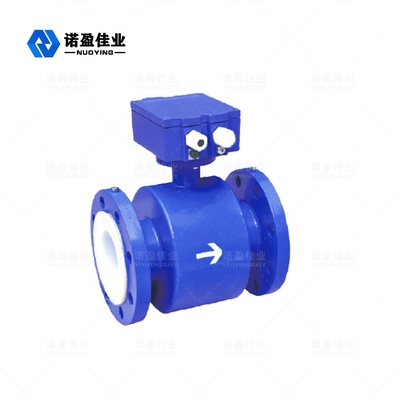

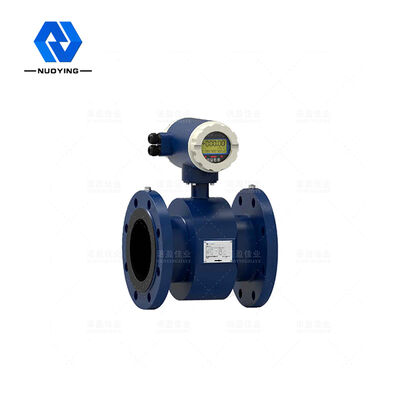

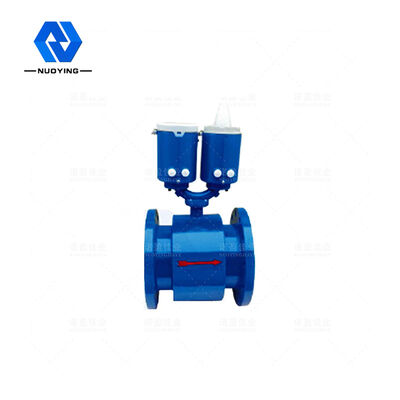

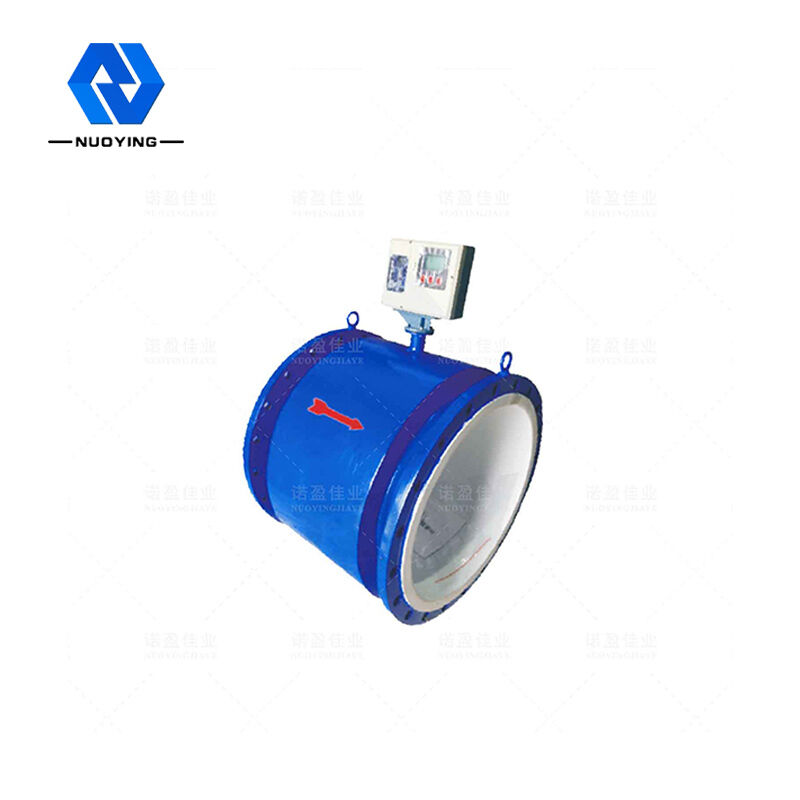

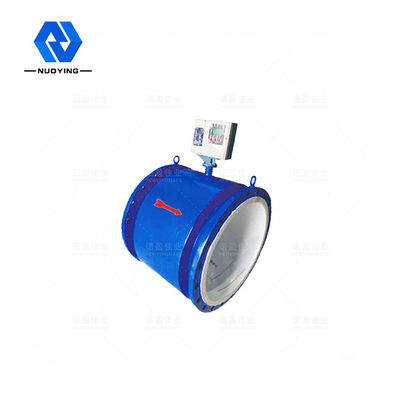

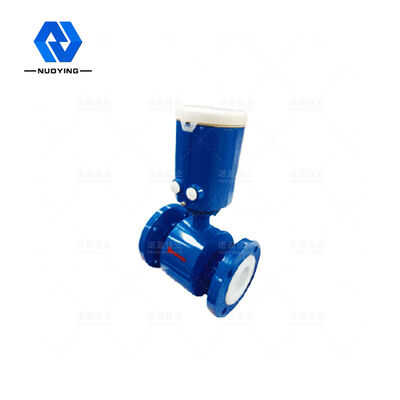

NYLL-CH Ηλεκτρομαγνητική θερμότητα Meter
Η Νέα ΥόρκηΟ ηλεκτρομαγνητικός μετρητής θερμικής ενέργειας της σειράς LL-CH είναι ένας μετρητής μέτρησης της θερμότητας που απελευθερώνεται από το θερμικό ρευστό που φορτώνεται σε ένα σύστημα μεταφοράς θερμότητας. Χρησιμοποιεί υψηλή ακρίβεια, υψηλή αξιοπιστία του ηλεκτρομαγνητικού μετρητή ροής ως μέτρηση ροής, χρησιμοποιώντας υψηλή ακρίβεια , υψηλή σταθερότητα της θερμικής αντίστασης πλατίνας για να κάνει τη μέτρηση της θερμοκρασίας, έτσι ώστε ο μετρητής θερμικής ενέργειας να έχει πολύ εξαιρετική απόδοση μέτρησης. Μπορεί να χρησιμοποιηθεί ευρέως στη μέτρηση αστικών κατοικιών, κτιρίων γραφείων, επιχειρήσεων και ιδρυμάτων κεντρικής θέρμανσης, θέρμανση, κλιματισμό και άλλη θερμότητα.
NYLL-CH Ηλεκτρομαγνητική θερμότητα MeterΤεχνικός Παράμετροι
Πρότυπο Ονομαστική διάμετρος Εύρος ρυθμού ροής Ακρίβεια Μέση αγωγιμότητα |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5-10 m/s ±0,5%R, ±1%R (κάτω από DN200) Η θεωρητική τιμή ≥5uS/cm, η πραγματική αξία χρήσης ≥30uS/cm. |
|||
Ονομαστική πίεση | Τυπικό 1,0 MPa | Προαιρετικά 1,6 MPa | Προαιρετικά 2,5 MPa | Προαιρετικά 4,0 MPa |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
Θερμοκρασία περιβάλλοντος |
Αισθητήρας Ενσωματωμένος τύπος |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
Υψηλότερο μέσο θερμοκρασία |
Ενσωματωμένος τύπος | +80 ℃ | ||
Ξεχωριστός τύπος |
Επένδυση από νεοπρένιο (CR) | +80 ℃ | ||
Καουτσούκ σιλικόνης (FVMQ) | -20-+250℃ | |||
Τεφλόν (PFA) Επένδυση PTFE (F4) Επένδυση από πολυφθοροαιθυλένιο προπυλένιο (F46) |
+80℃或+120℃ | |||
Σήμα εξόδου Μέγεθος θύρας καλωδίου Τάση ισχύος Κατανάλωση ισχύος Λειτουργία επικοινωνίας Σήμα ηλεκτροδίου και γήινου ηλεκτροδίου Μορφή ηλεκτροδίου Αριθμός ηλεκτροδίων Φλάντζα σύνδεσης Φλάντζα σύνδεσης |
4 -20 mA;παλμός / συχνότητα 2 kHz (προεπιλογή), SKHz (Μέγ.): M20*1.5 (τυπική νάιλον αδιάβροχη άρθρωση, προαιρετική μεταλλική άρθρωση ανθεκτική στις εκρήξεις) 110/220VAC(100-240VAC), 50Hz/60Hz; 24VDC ±10% ≤20W RS -485, υποστηρίζει τυπικό πρωτόκολλο MODBUS - RTU, πρωτόκολλο HART, GPRS Ανοξείδωτο ατσάλι 316L, Hastelloy C, Hastelloy B, τιτάνιο, ταντάλιο, πλατίνα Τα ηλεκτρόδια ενσωματωμένου τύπου, εξωτερικής εισαγωγής τύπου πρέπει να προσαρμοστούν Τυπικά 3-4 ηλεκτρόδια (2 ηλεκτρόδια μέτρησης, 十a ηλεκτρόδια γείωσης), διαμορφωμένα κατά διαμέτρημα Σύμφωνα με το εθνικό πρότυπο GB9119 (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη) Σύμφωνα με το εθνικό πρότυπο GB9119 (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη) |
|||
Υλικό δακτυλίου γείωσης | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας που περιέχει μολυβδαίνιο | |||
DN15-DN450 | Ανοξείδωτος χάλυβας lCr18Ni9Ti (κανονικός ωστενιτικός ανοξείδωτος χάλυβας SUS321) | |||
Υλικό στέγασης | Ο τυπικός ανθρακούχος χάλυβας, ο ανοξείδωτος χάλυβας πρέπει να προσαρμοστεί | |||
Βαθμός προστασίας | Ξεχωριστός τύπος IP68, IP65 | |||
Ενσωματωμένος τύπος IP65 |
NYLL-CH Ηλεκτρομαγνητική θερμότητα Meter Χαρακτηριστικά σχεδίου
◎ Η θερμική αντίσταση PT1000 χρησιμοποιείται για τη μέτρηση της θερμοκρασίας και ο ηλεκτρομαγνητικός μετρητής ροής για τη μέτρηση της ροής, με υψηλή ακρίβεια μέτρησης, σταθερή και αξιόπιστη και εξαιρετική απόδοση.
◎ Ο σωλήνας μέτρησης δεν έχει εξαρτήματα αντίστασης, καμία ζημιά στην πίεση, δεν επηρεάζεται από την κακή ποιότητα του νερού.
◎ Το μετρούμενο εύρος ροής είναι ευρύ και ο ρυθμός ροής μπορεί να ρυθμιστεί από 0,5 m/s έως 10 m/s.
◎ Μεγάλη οθόνη LCD με οπίσθιο φωτισμό σε όλα τα κινέζικα, μπορεί να διαβαστεί καθαρά σε δυνατό φως και χωρίς φως.
◎ Έχει τη λειτουργία ταυτόχρονης εμφάνισης του αθροιστικού ρυθμού θερμότητας, του αθροιστικού ρυθμού ροής, του στιγμιαίου ρυθμού θερμότητας, του στιγμιαίου ρυθμού ροής, της θερμοκρασίας εισόδου νερού, της θερμοκρασίας εκροής νερού και άλλων δεδομένων.
◎ Υιοθετείται μέθοδος διόρθωσης θερμικής ενθαλπίας με τυχαία αλλαγή θερμοκρασίας για να διασφαλιστεί η ακριβής μέτρηση σε διαφορετικές θερμοκρασίες νερού.
◎ Με έξοδο ψηφιακής επικοινωνίας MODBUS, HART, GPRS, PROFIBUS, βολική για απομακρυσμένη επικοινωνία. Λειτουργία προστασίας με κωδικό πρόσβασης, δεν μπορείτε να τροποποιήσετε τις παραμέτρους εργασίας χωρίς κωδικό πρόσβασης.
