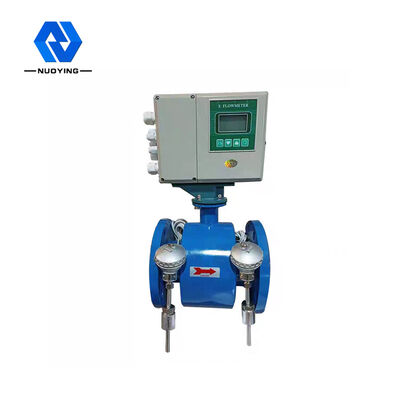

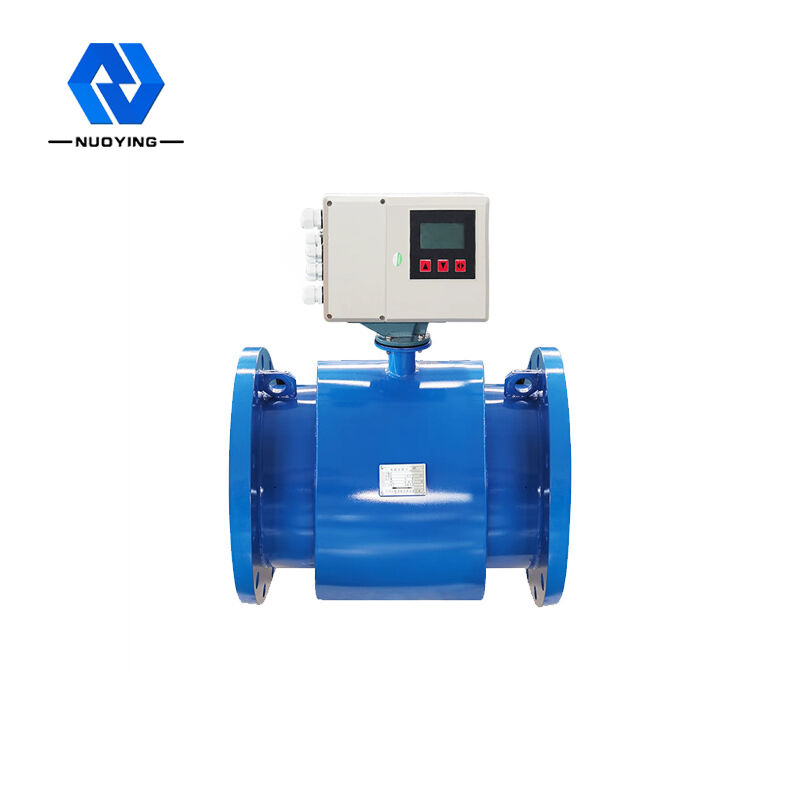

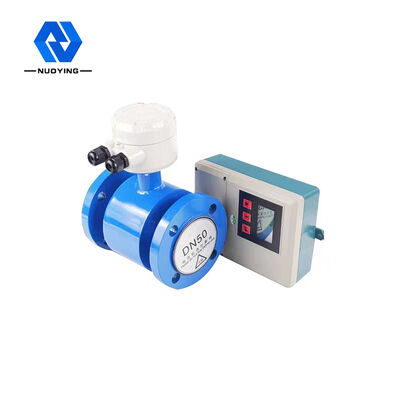

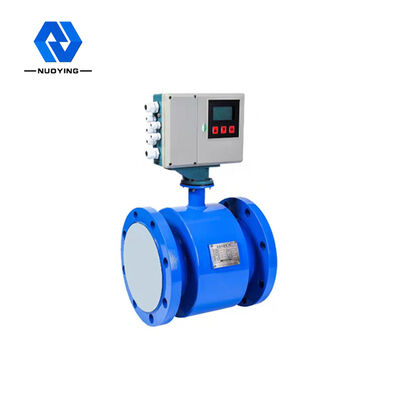

NYLL-CH Electromagnetic Heat Meter

Ο ηλεκτρομαγνητικός μετρητής θερμότητας NYLL-CH έχει σχεδιαστεί για την ειδική εφαρμογή ενός ευφυούς σταθμού κατανεμημένης ενέργειας και ανταλλαγής θερμότητας κτιρίων, ο οποίος μπορεί να μετρήσει άμεσα τη ροή και το κρύο και τη θερμότητα. Δεν χρειάζεται επιπλέον αθροιστή ροής και Pt1000. Είναι εύκολο στην εγκατάσταση με χαμηλό κόστος. Ο αισθητήρας ηλεκτρομαγνητικής ροής χρησιμοποιείται ως ηλεκτρομαγνητικός μετρητής θερμότητας για την ανίχνευση του ρυθμού ροής του ρευστού μεταφοράς θερμότητας και έχει τα χαρακτηριστικά υψηλής ακρίβειας, μεγάλου εύρους εφαρμογής και βολικής και απλής ηλεκτρονικής βαθμονόμησης.

NYLL-CH Electromagnetic Heat MeterΤεχνικές Παράμετροι

NYLL-CH Electromagnetic Heat MeterΕκτέλεση Παράμετροι

NYLL-CH Electromagnetic Heat Meter Αρχή Εργασίας

Το ζεστό νερό (κρύο νερό) που παρέχεται από μια πηγή θερμότητας ρέει σε ένα σύστημα ανταλλαγής θερμότητας (καλοριφέρ, σύστημα ανταλλαγής θερμότητας ή σύνθετο σύστημα που αποτελείται από αυτά) σε υψηλότερη (χαμηλότερη) θερμοκρασία και ρέει σε χαμηλότερη (υψηλότερη) θερμοκρασία.

Όταν το νερό ρέει μέσω του συστήματος ανταλλαγής θερμότητας, η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα υπολογίζεται και εμφανίζεται από την αριθμομηχανή, σύμφωνα με το ρυθμό ροής gτi1 που εμφανίζεται από τον αποστολέα ροής και τη θερμοκρασία του οπίσθιου νερού που δίνεται από τον αισθητήρα θερμοκρασίας pτ0aired και το χρόνο που περνά η ροή του νερού.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Ε: η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα, Jor kWh. Qm: η μάζα του νερού που ρέει μέσω του μετρητή θερμότητας, kg/h.

Qv; η ροή όγκου του νερού που ρέει μέσω του μετρητή θερμότητας, m3/h. P: η πυκνότητα του νερού που ρέει μέσω του μετρητή θερμότητας, kg / ms.

△h: η διαφορά ενθαλπίας του νερού στις θερμοκρασίες εισόδου και εξόδου του συστήματος ανταλλαγής θερμότητας, J/kg.

T: χρόνος, h;

NYLL-CH Electromagnetic Heat MeterΧαρακτηριστικά σχεδιασμού

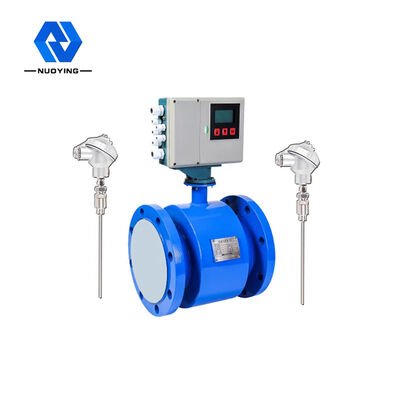

◎ Μέτρηση κρύου και θερμότητας: ο μετατροπέας έχει τη λειτουργία της απευθείας μέτρησης του κρύου και της θερμότητας και είναι εξοπλισμένος με 2 τυπικά Pt1000. Δεν χρειάζεται να είναι εξοπλισμένο με αθροιστή ροής ψυχρής και θερμότητας για τη διευκόλυνση της εγκατάστασης και τη μείωση του κόστους αγοράς και εγκατάστασης.
Υψηλή αξιοπιστία: Μετά από αυστηρές δοκιμές όπως EMC, ασφάλεια, υψηλή και χαμηλή θερμοκρασία, τα οποία είναι υψηλότερα από τα εθνικά πρότυπα GB/T17616, GB/2423, GB/T16499.
◎ Γρήγορη απόκριση: Χρησιμοποιήστε 32BitMCU, 24BitADC και βελτιστοποιημένο αλγόριθμο φιλτραρίσματος, γρήγορη απόκριση, ακριβή και σταθερά δεδομένα μέτρησης, κατάλληλα για μέτρηση και έλεγχο όταν ο εξοπλισμός ταιριάζει.
◎ Ηλεκτρόδιο γείωσης: Τεχνολογία με δίπλωμα ευρεσιτεχνίας NONCON, η οποία σχηματίζει ισορροπία μέτρησης στο τμήμα μέτρησης και εξαλείφει το σφάλμα μέτρησης που προκαλείται από κακή γείωση για να εξασφαλίσει μακροπρόθεσμη ακρίβεια μέτρησης. Δεν χρειάζεται να είναι εξοπλισμένο με δακτύλιο γείωσης για μείωση του κόστους υλικού και εγκατάστασης.
◎ Ξεχωριστή τεχνολογία IP68: χρησιμοποιήστε ειδικά λεπτομερή τεχνολογία σχεδιασμού IP68, χρησιμοποιήστε ειδικό εισαγόμενο στεγανωτικό IP68, ειδικό καλώδιο IP68 και σχεδιασμό πολλαπλών σφραγίδων IP68 για να αποτρέψετε τη συμπύκνωση του ξεχωριστού αισθητήρα IP68.
◎ Υψηλός λόγος σήματος προς θόρυβο: ο αισθητήρας χρησιμοποιεί τεχνολογία υψηλής αναλογίας σήματος προς θόρυβο. Ο μετατροπέας χρησιμοποιεί εξαρτήματα χαμηλού θορύβου και υψηλής ακρίβειας και τεχνολογία σχεδιασμού για τη διευκόλυνση της μέτρησης της ελάχιστης ροής.
◎ Σχεδιασμός χαμηλής κατανάλωσης. βελτιστοποιημένος σχεδιασμός κυκλώματος διέγερσης, η κατανάλωση ενέργειας μειώνεται περισσότερο από 3 φορές σε σύγκριση με τα συμβατικά ηλεκτρομαγνητικά ροόμετρα και μπορεί να επιτύχει εξοικονόμηση ενέργειας σε μεγάλο αριθμό εφαρμογών.
◎ Κινεζική οθόνη: χρησιμοποιήστε την κινεζική οθόνη LCD για εύκολη κατανόηση και λειτουργία
◎ Βελτιστοποιημένη τεχνολογία τροφοδοσίας: χρησιμοποιήστε βελτιστοποιημένο σχεδιασμό τροφοδοσίας, ώριμη και αξιόπιστη τεχνολογία, υψηλή απόδοση μετατροπής και αξιόπιστη μακροχρόνια χρήση.

◎ Γρήγορη καλωδίωση: χρησιμοποιήστε το μπλοκ ακροδεκτών διεθνούς καλύτερης επωνυμίας, το οποίο είναι γρήγορο, βολικό και αξιόπιστο, για να εξασφαλίσετε σταθερή και αξιόπιστη μακροπρόθεσμη μέτρηση.
◎ Σήμα εξόδου: εφοδιασμένο με πρότυπο RS-485, (4-20) mA, συχνότητα / παλμό, γρήγορη απόκριση εξόδου και η θύρα παρέχεται με μέτρα προστασίας, όπως αντικεραυνική προστασία.
