| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYCSUL-503 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $98~$174/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
NYCSUL-503 Ψηφιακός ενσωματωμένος υπερηχητικός πομπός για τη μέτρηση υγρών
NYCSUL-503 Ψηφιακός ολοκληρωμένος υπερήχων μεταδότης επιπέδου Αρχή λειτουργίας
Ο μετρητής επιπέδου υπερήχων είναι εγκατεστημένος στην κορυφή του δοχείου.Το ηχητικό κύμα αντανακλάται από την επιφάνεια του αντικειμένου, και μέρος της αντανάκλασης λαμβάνεται από τον ανιχνευτή και μετατρέπεται σε ηλεκτρικά σήματα.Η μεταβολή του επιπέδου προσδιορίζεται ανάλογα με τη χρονική διαφορά μεταξύ της μετάδοσης του υπερηχητικού κύματος και της ανάληψης του υπερηχητικού κύματος και της γνωστής ταχύτητας του ήχουΤο σήμα μικροκυμάτων υποβάλλεται σε επεξεργασία από την ηλεκτρονική συσκευή και μετατρέπεται σε ηλεκτρικά σήματα που σχετίζονται με το επίπεδο του υλικού.
NYCSUL-503 Ψηφιακός ολοκληρωμένος υπερήχων μεταδότης επιπέδου Χαρακτηριστικά σχεδιασμού
◎ Σχεδιασμός λογικός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση κλπ.
◎ Ο μικρογωνικός ανιχνευτής χρησιμοποιείται για υπερηχητικά κύματα, με υψηλή ισχύ μετάδοσης και υψηλή ευαισθησία.
◎ Η ρύθμιση του άνω και του κατώτερου ορίου και η ρύθμιση του συναγερμού σε οποιοδήποτε σημείο μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο του επιπέδου υγρού.
NYCSUL-503 Ψηφιακός ολοκληρωμένος υπερήχων μεταδότης επιπέδουΤεχνικές παραμέτρους
| Τυπική εφαρμογή | Υγρά (χωρίς αναστάτωση, αφρό και πτητικότητα) |
| Πρότυπο προϊόντος | NYCSUL-503 |
| Τύπος ανιχνευτή | Ενσωματωμένο |
| Υλικό ανίχνευσης | ΠΡ/PVC/PTFE/304 |
| Πεδίο μέτρησης | 0 ~ 20m |
| Ακριβότητα μέτρησης | < 0,25% (περίοδος μέτρησης < 20m) |
| Θέρμανση διαδικασίας | -20°+40°C |
| Πίεση διαδικασίας | -0,1 έως 0,1 MPa (κανονική πίεση) |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Ηλεκτρική τροφοδοσία | 24VDC, 220VAC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Τρόπος εμφάνισης | επίπεδο υγρού και απόσταση (ύψος αέρα) |
| Ρυθμίσεις εξόδου | ρύθμιση ανώτατου ορίου, ρύθμιση κατώτατου ορίου |
| Βαθμός προστασίας | IP 65 |
| Κατηγορία ανθεκτικής στην έκρηξη | Διάταξη II CT6 (προαιρετική) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

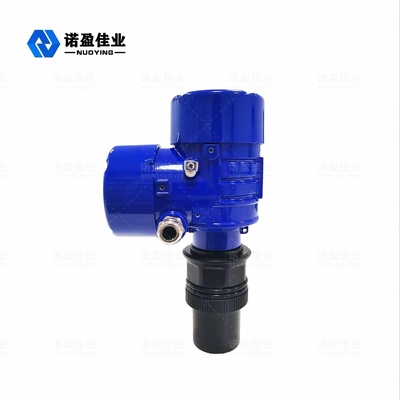

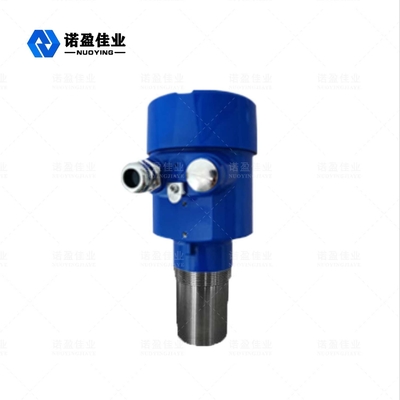

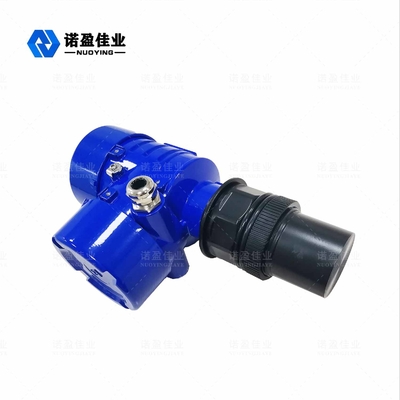

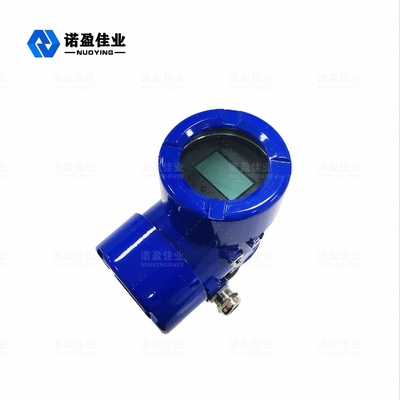

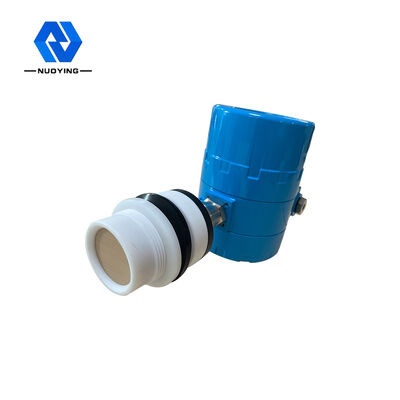

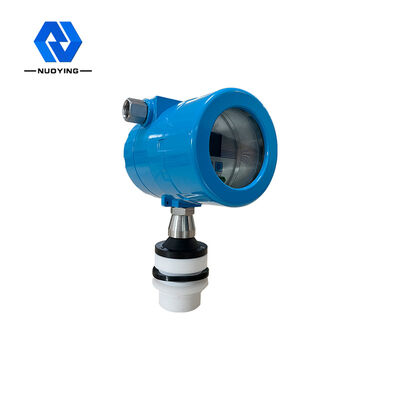

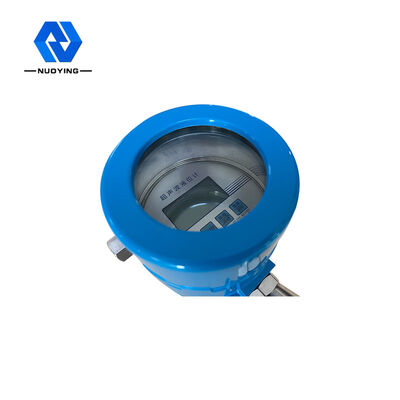

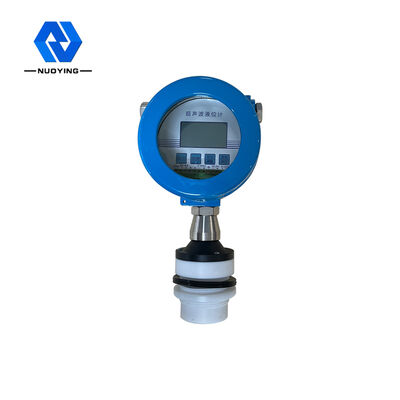

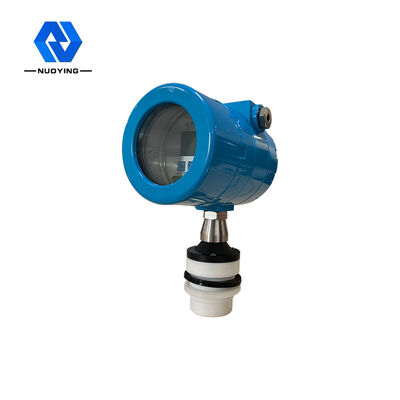

NYCSUL-503 Ψηφιακός ολοκληρωμένος υπερήχων μεταδότης επιπέδου Συνδεδεμένες εικόνες
