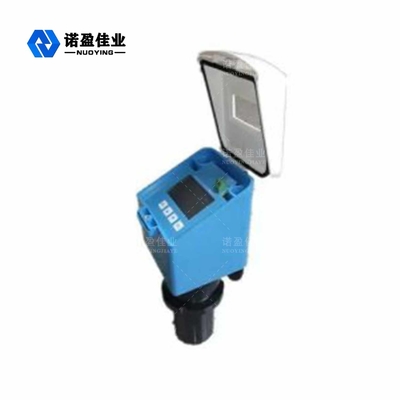

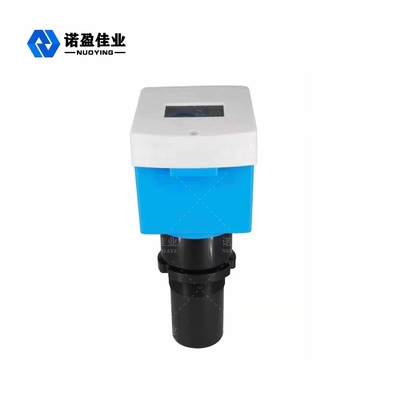

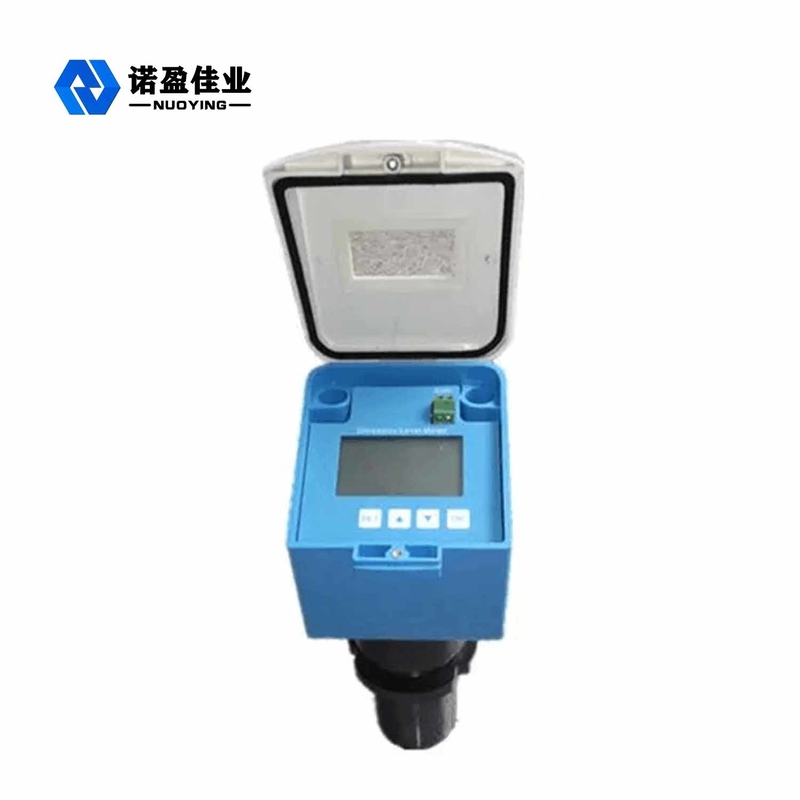

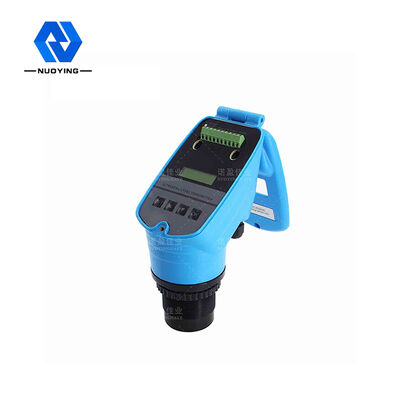

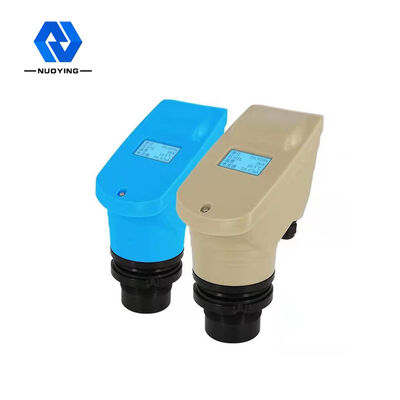

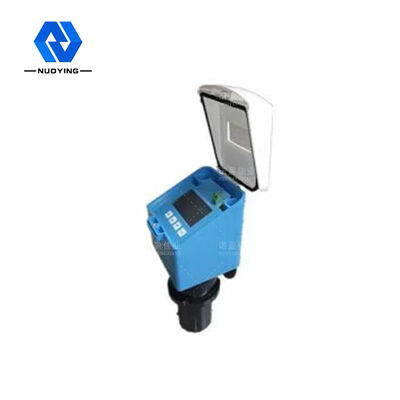

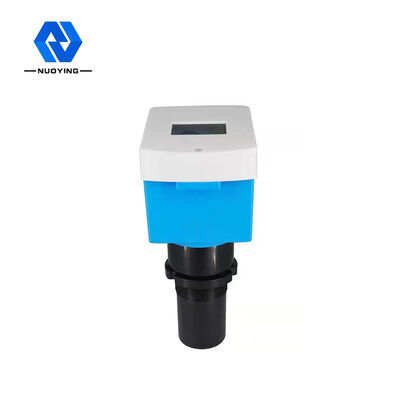

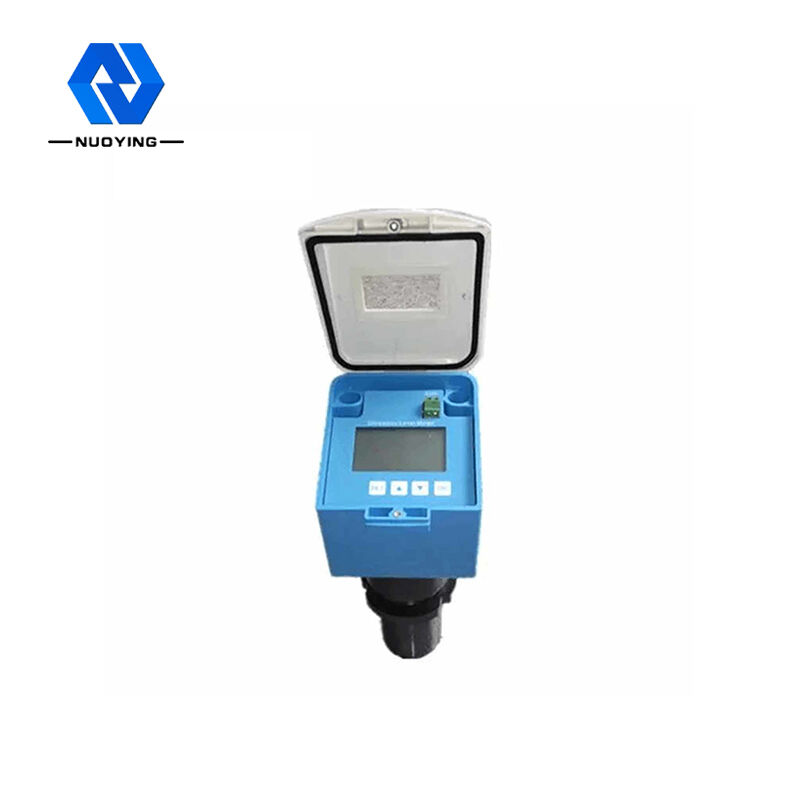

4-20ma Rs485 Υπερήχων Μετρητής Επιπέδου υγρού νερού μεγάλης απόστασης

Αισθητήρας μετρητή στάθμης νερού υπερήχων απόστασης 4-20mA Rs485



Η αρχή λειτουργίαςτου Υπερηχητικού Οργάνου Μέτρησης Στάθμης NYCSUL Υψηλής Ευαισθησίας με Ρύθμιση Συναγερμού σε Οποιοδήποτε Σημείο

Η αρχή λειτουργίας του υπερηχητικού οργάνου μέτρησης στάθμης είναι ότι ο υπερηχητικός μετατροπέας (αισθητήρας) εκπέμπει έναν παλμικό υψίσυχνο ηχητικό κύμα όταν συναντά την επιφάνεια του μετρούμενου υλικού (υλικό) και ανακλάται και διπλώνεται πίσω. Η ανακλώμενη ηχώ λαμβάνεται από τον μετατροπέα και μετατρέπεται σε ηλεκτρικό σήμα. Ο χρόνος διάδοσης του ηχητικού κύματος είναι ανάλογος με την απόσταση από το ηχητικό κύμα έως την επιφάνεια του αντικειμένου. Η σχέση μεταξύ της απόστασης μετάδοσης του ηχητικού κύματος S, της ταχύτητας του ήχου C και του χρόνου μετάδοσης του ήχου T μπορεί να εκφραστεί με τον τύπο: S=C×T/2.
Επειδή ο εκπεμπόμενος υπερηχητικός παλμός έχει ένα ορισμένο πλάτος, το ανακλώμενο κύμα σε μια μικρή περιοχή κοντά στον μετατροπέα επικαλύπτεται με το εκπεμπόμενο κύμα, το οποίο δεν μπορεί να αναγνωριστεί και η τιμή της απόστασής του δεν μπορεί να μετρηθεί. Αυτή η περιοχή ονομάζεται νεκρή ζώνη μέτρησης. Το μέγεθος της νεκρής ζώνης σχετίζεται με το μοντέλο του υπερηχητικού οργάνου μέτρησης στάθμης.
Το τμήμα του αισθητήρα εκπέμπει υπερηχητικά κύματα, τα υπερηχητικά κύματα θα ανακλαστούν όταν συναντήσουν ένα μέσο με μεγάλη διαφορά πυκνότητας από τον αέρα, και τα ανακλώμενα κύματα θα ληφθούν από το τμήμα του αισθητήρα. Η απόσταση από τον αισθητήρα έως την επιφάνεια του υγρού (αντικειμένου) είναι ανάλογη με τον χρόνο που πέρασε το υπερηχητικό κύμα: απόσταση [m] = χρόνος x ταχύτητα ήχου/2 [m]

Χαρακτηριστικό σχεδιασμούτου Υπερηχητικού Οργάνου Μέτρησης Στάθμης NYCSUL Υψηλής Ευαισθησίας με Ρύθμιση Συναγερμού σε Οποιοδήποτε Σημείο


◎ λογικός σχεδιασμός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση, κ.λπ.

◎ υιοθετείται αισθητήρας μικρής γωνίας για υπερηχητικό κύμα, με μεγάλη ισχύ μετάδοσης και υψηλή ευαισθησία

◎ ρύθμιση άνω και κάτω ορίου και ρύθμιση συναγερμού σε οποιοδήποτε σημείο, μπορεί να χρησιμοποιηθεί για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού

Τεχνικές παράμετροιτου Υπερηχητικού Οργάνου Μέτρησης Στάθμης NYCSUL Υψηλής Ευαισθησίας με Ρύθμιση Συναγερμού σε Οποιοδήποτε Σημείο

※Σημείωση:Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.
