Λεπτομέρειες:
|
Μοντέλα προϊόντων: | Nycsul-503 | Τυπική Εφαρμογή: | υγρό (χωρίς ανάδευση, αφρός κ.λπ.) |
---|---|---|---|
Επιφάνεια πίεσης διεργασίας: | - 0,1~0,1MPa | Παροχή ηλεκτρικού ρεύματος: | 24 VDC |
Ακρίβεια θερμοκρασίας: | -20~+70℃ | Ακρίβεια μέτρησης: | <0,25% (εύρος μέτρησης<20 μ.),<0,5% (εύρος μέτρησης>20 μ.) |
Λειτουργία προβολής: | στάθμη και απόσταση υγρού (κενό ύψος) | Εύρος μέτρησης: | 020m |

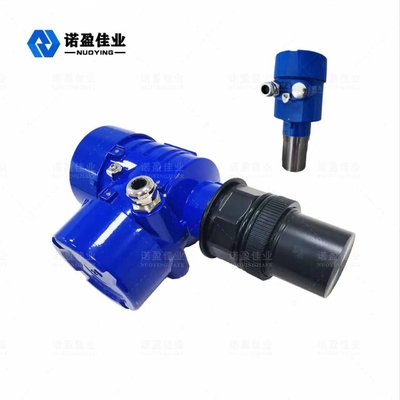

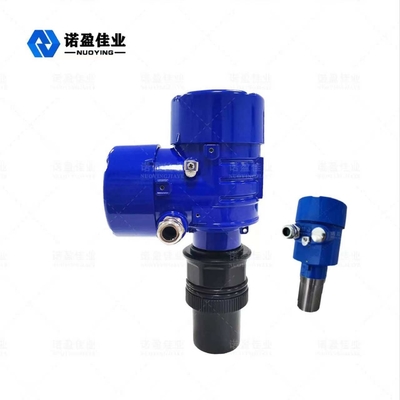

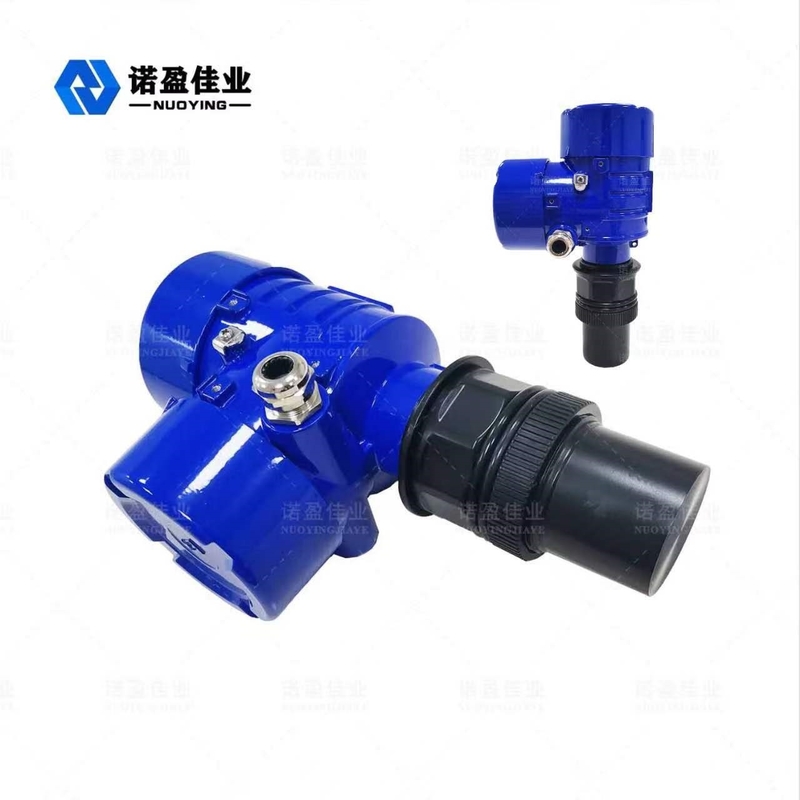

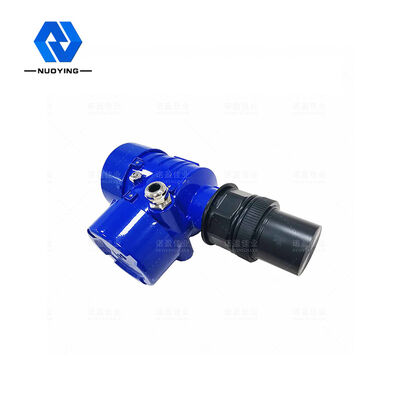

Μετρητής στάθμης υπερήχων υψηλής ευαισθησίας NYCSUL-503 μεγάλης ισχύος
NYCSUL-503Μετρητής στάθμης υπερήχων Αρχή λειτουργίας
Ο μετρητής στάθμης υπερήχων εγκαθίσταται στην κορυφή του δοχείου, υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο ανιχνευτής μεταδίδει τον υπερηχητικό παλμό για τη μέτρηση του αντικειμένου, την επιφάνεια του αντικειμένου που ανακλάται από το ακουστικό κύμα και μέρος της ανακλώμενης ηχούς είναι που λαμβάνεται από τον ανιχνευτή, μετατρέπεται σε ηλεκτρικό σήμα, σύμφωνα με τη διαφορά χρόνου υπερήχων από τη μετάδοση έως τη λήψη και τη γνωστή ταχύτητα του ήχου για τον προσδιορισμό της αλλαγής στάθμης, σήμα μικροκυμάτων μέσω της επεξεργασίας της ηλεκτρονικής συσκευής, τελικά μετατρέπεται σε ηλεκτρικά σήματα που σχετίζονται με το επίπεδο.

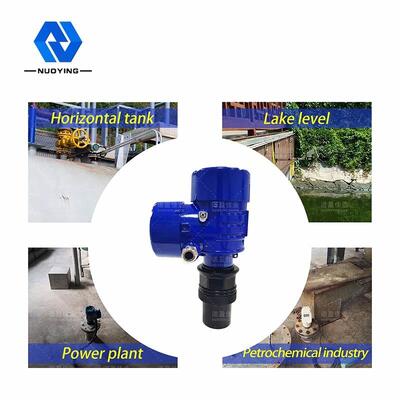

Τυπική Εφαρμογή | υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
Μοντέλα προϊόντων | NYCSUL-503 |

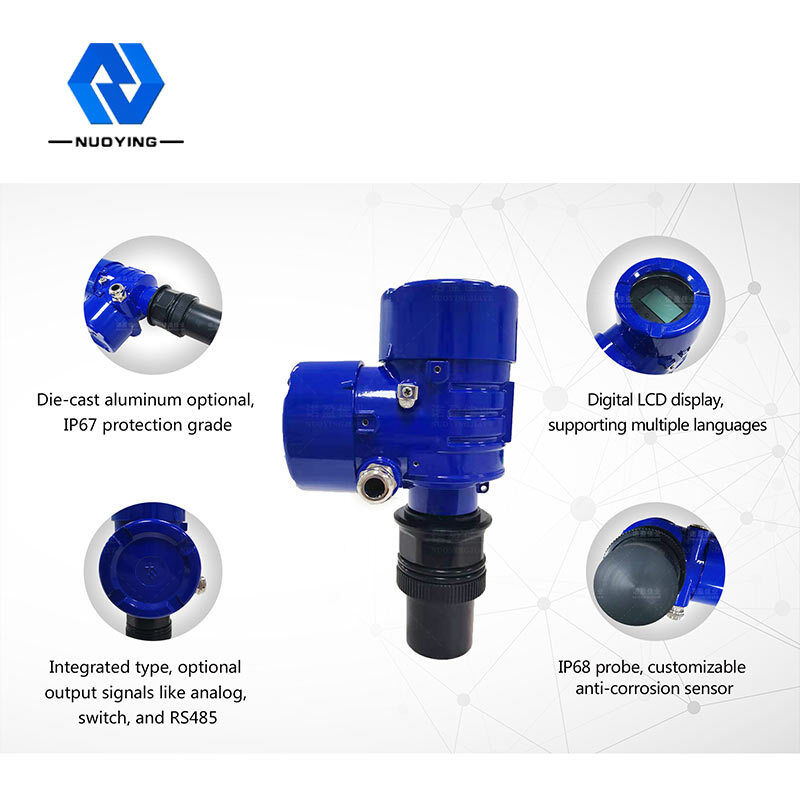

Τύπος ανιχνευτή | ενσωματωμένο, σπαστό, αντιεκρηκτικό, αντιδιαβρωτικό και αντιεκρηκτικό |

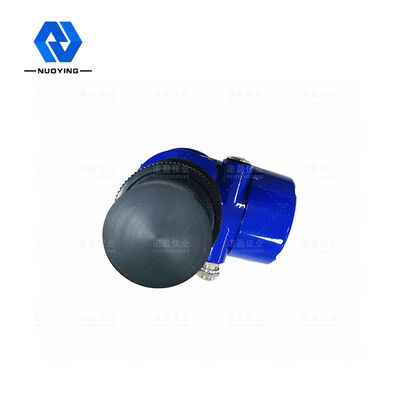

Υλικό κεραίας | PP,PVC,PTFE,304 |
Εύρος μέτρησης | 0~20μ |
Ακρίβεια μέτρησης | <0,25% (εύρος μέτρησης<20m), <0,5% (εύρος μέτρησης>20m) |
Θερμοκρασία διεργασίας | -20℃+70℃ |
Πίεση διεργασίας | - 0,1~0,1MPa (κανονική πίεση) |
Σύνδεση διαδικασίας | νήμα, φλάντζα (προαιρετικά) |
Παροχή ηλεκτρικού ρεύματος | 24 VDC |
Έξοδος σήματος | 4...20mA/HART/RS485/Modbus… |

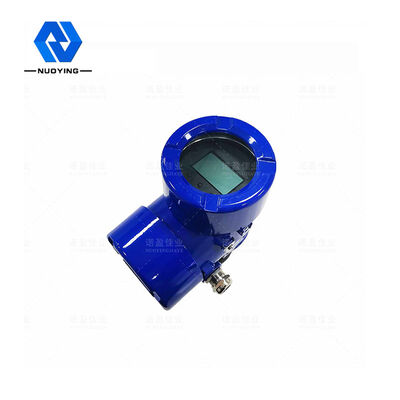

Λειτουργία προβολής | στάθμη και απόσταση υγρού (κενό ύψος) |
Ρύθμιση εξόδου | ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
Βαθμός προστασίας | IP 65, IP67, IP68 (προαιρετικό) |
Βαθμός απόδειξης έκρηξης | Exia ll CT6 Ga, Exib II BT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

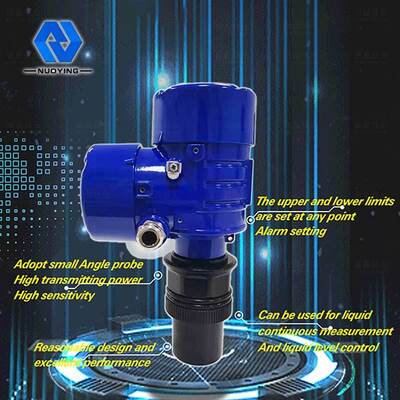

NYCSUL-503Μετρητής στάθμης υπερήχωνΧαρακτηριστικά σχεδίου
Εύλογη σχεδίαση, εξαιρετική απόδοση, απλή δομή, εύκολη εγκατάσταση και άλλα χαρακτηριστικά.
Μικρή γωνία ανιχνευτή υπερήχων, υψηλή ισχύς μετάδοσης και υψηλή ευαισθησία.
Οποιαδήποτε ρύθμιση άνω και κάτω ορίου σημείου, ρύθμιση συναγερμού, μπορεί να χρησιμοποιηθεί για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού.
