Λεπτομέρειες:
|
| Υλικό κεραίας: | PVC、 PTFE、 304 PP、 | Τυπική Εφαρμογή: | Υγρό |
|---|---|---|---|
| Επιφάνεια πίεσης διεργασίας: | - 0,1~0,1MPa (κανονική πίεση) | Ακρίβεια θερμοκρασίας: | -20~+70℃ |
| Παροχή ηλεκτρικού ρεύματος: | 24 VDC | Μοντέλα προϊόντων: | Nycsul-502 |
| Σύνδεση διαδικασίας: | Κλωστή, φλάντζα (προαιρετικό) | Εύρος μέτρησης: | 040m |

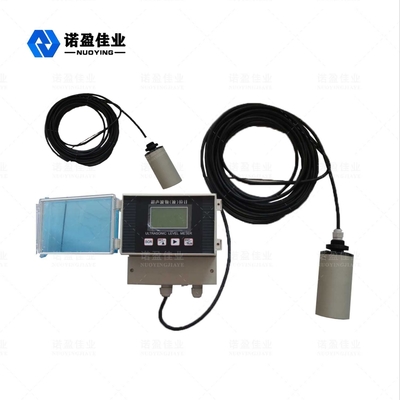

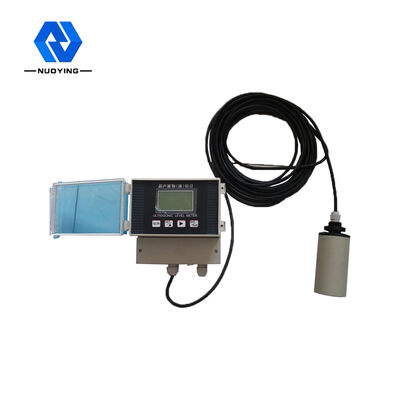

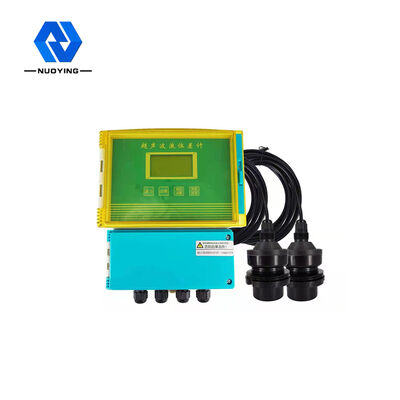

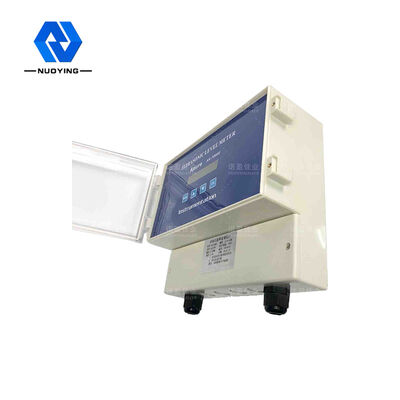

NYCSUL-502 Έξυπνος μετρητής στάθμης υπερήχων χωρίς επαφή
NYCSUL-502Μετρητής στάθμης υπερήχων Αρχή λειτουργίας
Ο μετρητής στάθμης υπερήχων είναι εγκατεστημένος στην κορυφή του δοχείου, υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο αισθητήρας εκπέμπει μια δέσμη υπερηχητικών παλμών στο προς μέτρηση αντικείμενο, τα ηχητικά κύματα αντανακλώνται από την επιφάνεια του αντικειμένου, μέρος του η ανακλώμενη ηχώ λαμβάνεται από τον ανιχνευτή και μετατρέπεται σε ηλεκτρικό σήμα, με βάση τη χρονική διαφορά μεταξύ των κυμάτων υπερήχων από την εκπομπή που πρόκειται να ληφθεί και της γνωστής ταχύτητας του ήχου για τον προσδιορισμό της αλλαγής στάθμης, το σήμα μικροκυμάτων επεξεργάζεται η ηλεκτρονική μονάδα και τελικά μετατρέπεται σε σχετική με τη στάθμη Η ηλεκτρονική συσκευή επεξεργάζεται το σήμα μικροκυμάτων και το μετατρέπει σε ηλεκτρικό σήμα που σχετίζεται με τη στάθμη.

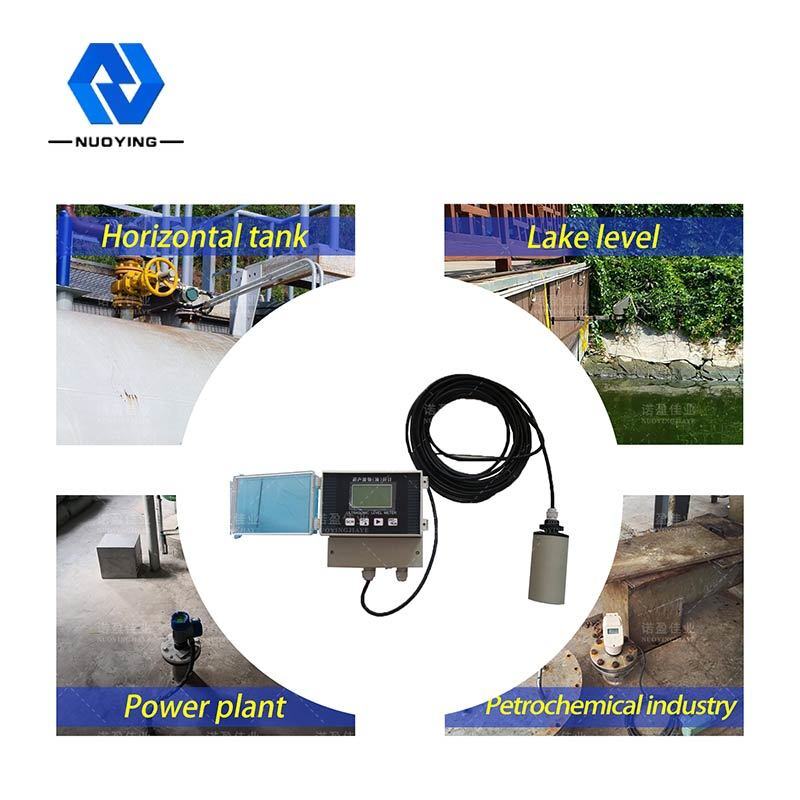

| Τυπική Εφαρμογή | υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
| Μοντέλα προϊόντων | NYCSUL-502 |
| Τύπος ανιχνευτή | ενσωματωμένο, σπαστό, αντιεκρηκτικό, αντιδιαβρωτικό και αντιεκρηκτικό |
| Υλικό κεραίας | PP,PVC,PTFE,304 |
| Εύρος μέτρησης | 0~40μ |
| Ακρίβεια μέτρησης | <0,25% (εύρος μέτρησης<20m), <0,5% (εύρος μέτρησης>20m) |
| Θερμοκρασία διεργασίας | -20℃+70℃ |
| Πίεση διεργασίας | - 0,1~0,1MPa (κανονική πίεση) |
| Σύνδεση διαδικασίας | νήμα, φλάντζα (προαιρετικά) |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus… |
| Λειτουργία προβολής | στάθμη και απόσταση υγρού (κενό ύψος) |
| Ρύθμιση εξόδου | ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Βαθμός προστασίας | IP 65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia ll CT6 Ga, Exib II BT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

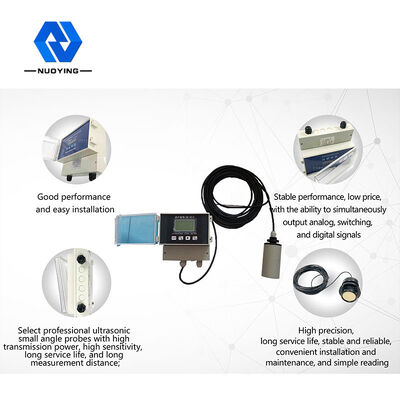

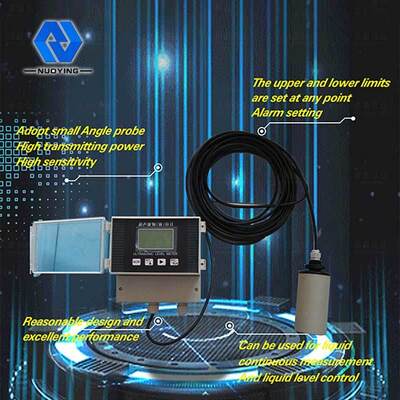

NYCSUL-502Μετρητής στάθμης υπερήχωνΧαρακτηριστικά σχεδίου
Εύλογη σχεδίαση, εξαιρετική απόδοση, απλή δομή, εύκολη εγκατάσταση κ.λπ..
Μικρός γωνιακός καθετήρας για υπερηχητικά κύματα, υψηλή ισχύς εκπομπής και υψηλή ευαισθησία.
Οποιαδήποτε ρύθμιση άνω και κάτω ορίου σημείου, ρύθμιση συναγερμού, μπορεί να χρησιμοποιηθεί για συνεχή μέτρηση υγρού και έλεγχο στάθμης.
