Λεπτομέρειες:
|
| Υλικό κεραίας: | PVC、 PTFE、 304 PP、 | Τυπική Εφαρμογή: | υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
|---|---|---|---|
| Επιφάνεια πίεσης διεργασίας: | - 0,1~0,1MPa (κανονική πίεση) | Ακρίβεια θερμοκρασίας: | -20~+70℃ |
| Μοντέλα προϊόντων: | NYCSUL-501 | Τύπος ελέγχων: | Ολοκληρωμένο |
| Θέτοντας παραγωγή: | Ανώτερο όριο που θέτει, χαμηλότερη ρύθμιση ορίου | Εύρος μέτρησης: | 020m |

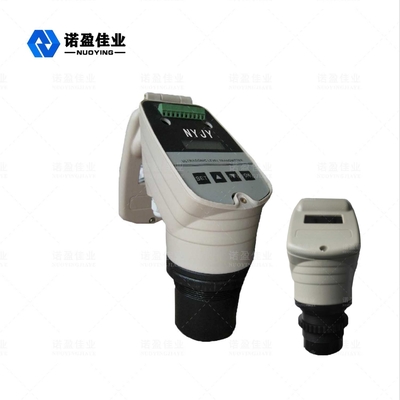

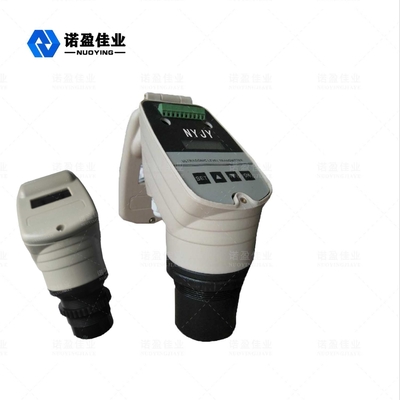

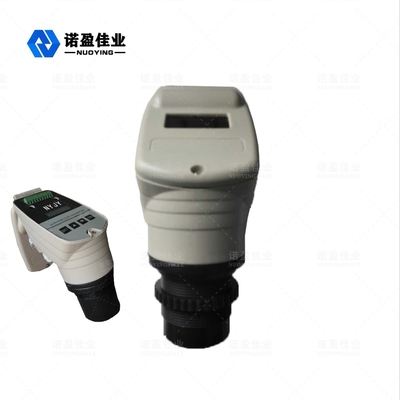

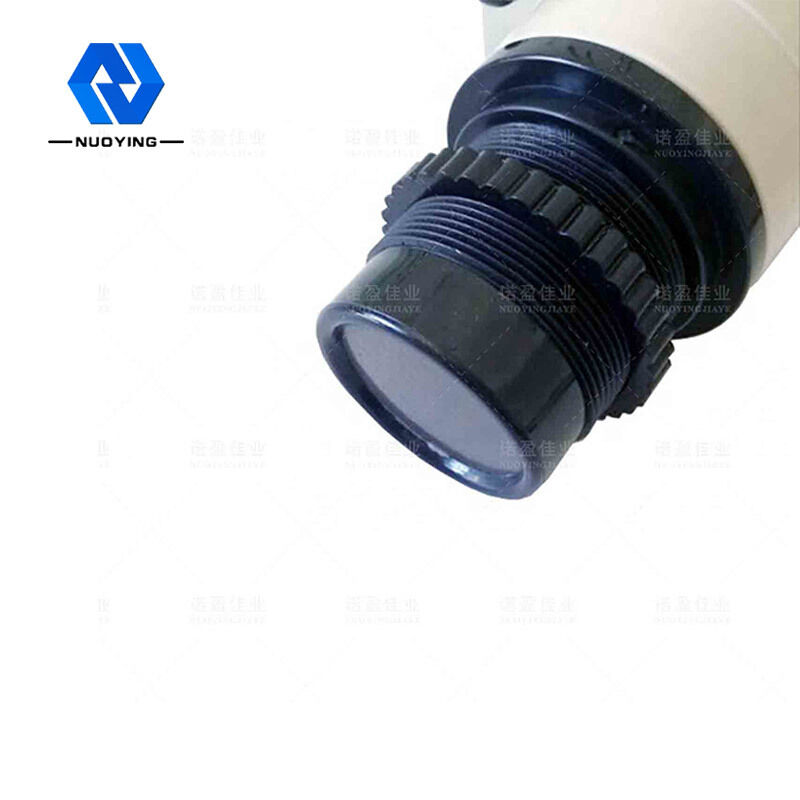

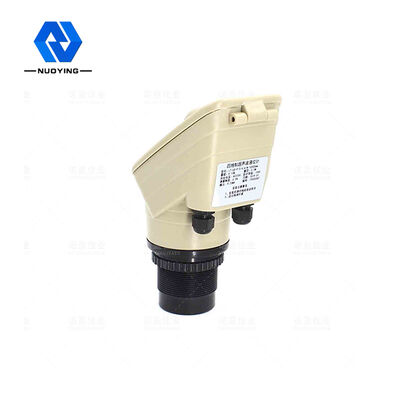

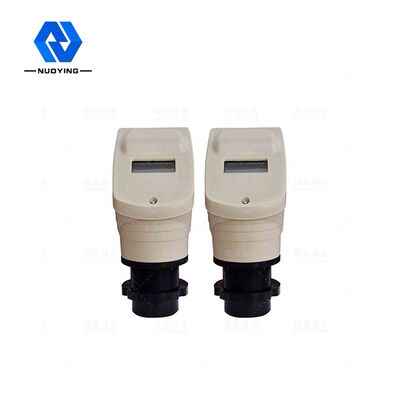

Μετρητής στάθμης υπερήχων NYCSUL-501 εξαιρετικής απόδοσης
NYCSUL-501Μετρητής στάθμης υπερήχων Αρχή λειτουργίας
Ο μετρητής στάθμης υπερήχων είναι εγκατεστημένος στο επάνω μέρος του δοχείου.Υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο ανιχνευτής στέλνει μια δέσμη υπερηχητικού παλμού στο αντικείμενο που πρόκειται να μετρηθεί.Το ηχητικό κύμα ανακλάται από την επιφάνεια του αντικειμένου και μέρος της ανακλώμενης ηχούς λαμβάνεται από τον ανιχνευτή και μετατρέπεται σε ηλεκτρικά σήματα.Η αλλαγή στάθμης καθορίζεται σύμφωνα με τη διαφορά χρόνου μεταξύ της μετάδοσης του υπερηχητικού κύματος και της λήψης του υπερηχητικού κύματος και της γνωστής ταχύτητας ήχου.Το σήμα μικροκυμάτων επεξεργάζεται από την ηλεκτρονική συσκευή, Τέλος, μετατρέπεται σε ηλεκτρικά σήματα που σχετίζονται με το επίπεδο υλικού.
| Τυπική Εφαρμογή | υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
| Μοντέλα προϊόντων | NYCSUL-501,NYCSUL-502,NYCSUL-503 |
| Τύπος ανιχνευτή | ενσωματωμένο, σπαστό, αντιεκρηκτικό, αντιδιαβρωτικό και αντιεκρηκτικό |
| Υλικό κεραίας | PP,PVC,PTFE,304 |
| Εύρος μέτρησης | 0~20m (ενσωματωμένο), 0~40m (χωριστά), |
| Ακρίβεια μέτρησης | <0,25% (εύρος μέτρησης<20m), <0,5% (εύρος μέτρησης>20m) |
| Θερμοκρασία διεργασίας | -20℃+70℃ |
| Πίεση διεργασίας | - 0,1~0,1MPa (κανονική πίεση) |

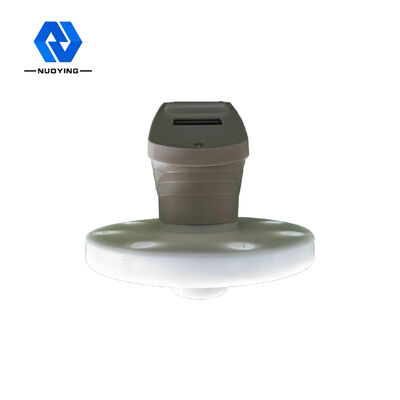

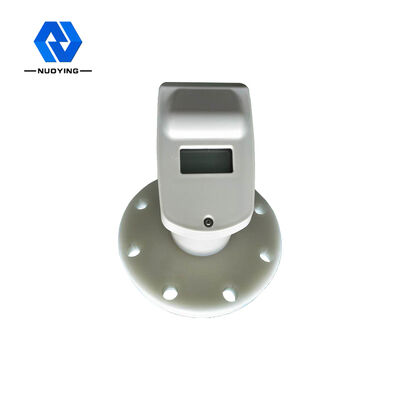

| Σύνδεση διαδικασίας | νήμα, φλάντζα (προαιρετικά) |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus… |
| Λειτουργία προβολής | στάθμη και απόσταση υγρού (κενό ύψος) |
| Ρύθμιση εξόδου | ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Βαθμός προστασίας | IP 65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia ll CT6 Ga, Exib II BT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYCSUL-501Μετρητής στάθμης υπερήχωνΧαρακτηριστικά σχεδίου
◎ Λογικός σχεδιασμός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση, κ.λπ.
◎ Ο ανιχνευτής μικρής γωνίας χρησιμοποιείται για κύμα υπερήχων, με υψηλή ισχύ εκπομπής και υψηλή ευαισθησία.
◎ Η ρύθμιση άνω και κάτω ορίου και η ρύθμιση συναγερμού σε οποιοδήποτε σημείο μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού.
