Λεπτομέρειες:
|
| Τυπική Εφαρμογή: | αγώγιμο υγρό και πολτός | Μοντέλο προϊόντος: | NYLD-GD |
|---|---|---|---|
| Ονομαστική διάμετρος: | DN6mm-DN3000mm | Ονομαστική πίεση: | 0,6~4,0MPa (η ειδική πίεση μπορεί να προσαρμοστεί) |
| Εύρος μέτρησης: | 恭喜, 站点创建成功 .container { width: 60%; margin: 10% auto 0; | Ακρίβεια μέτρησης: | 0,5% προεπιλεγμένη ρύθμιση, 0,3% ή 0,2% προαιρετική |
| Μορφές ηλεκτροδίων: | τυπική, ξύστρα και αντικαταστάσιμη μορφή | Σήμα παραγωγής: | συχνότητα, συναγερμός και έξοδος παλμού |

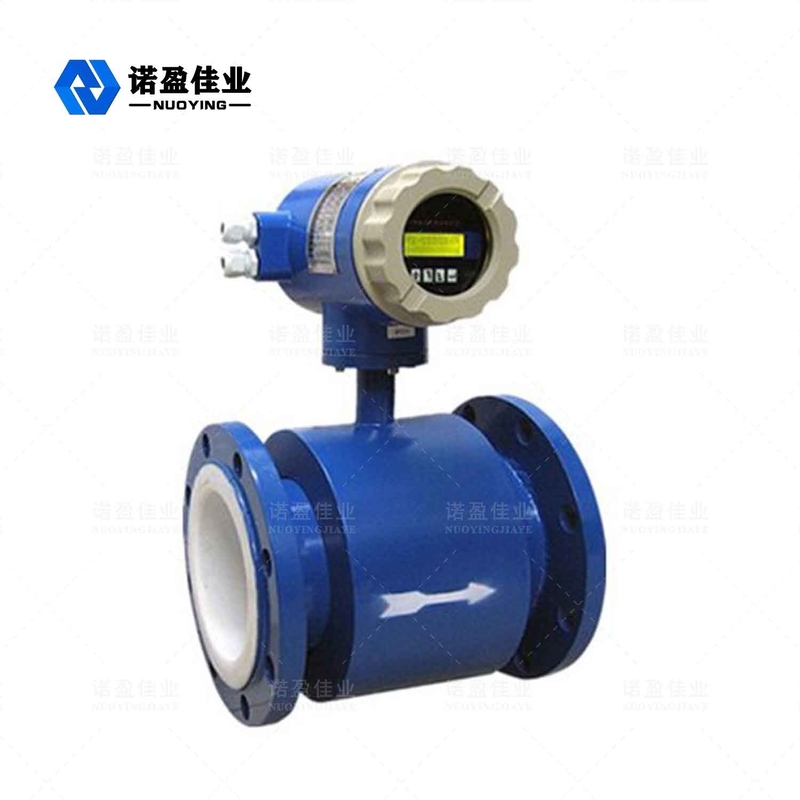

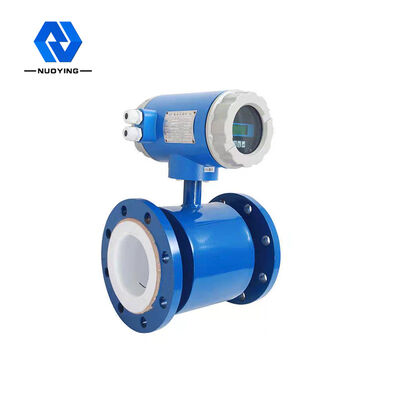

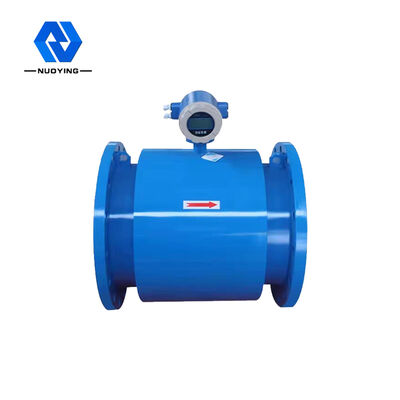

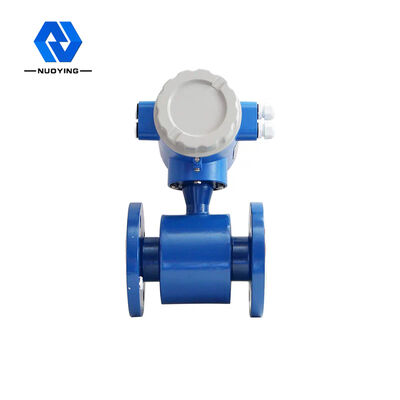

Υψηλής ακρίβειας και αξιοπιστίας Ηλεκτρομαγνητικό ροόμετρο Nyld Pipeline Χωρίς εξαρτήματα που εμποδίζουν τη ροή
Αρχή λειτουργίας πολλαπλών εξόδων ηλεκτρομαγνητικού μετρητή ροής Nyld Ανθεκτικό σε υψηλή πίεση
Το ηλεκτρομαγνητικό ροόμετρο αγωγού είναι ένας τύπος ροόμετρου με υψηλή ακρίβεια και αξιοπιστία.Μπορεί να μετρήσει τον ρυθμό ροής αγώγιμου υγρού και πολτού σε έναν κλειστό αγωγό. Η αρχή μέτρησής του βασίζεται στον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday.Δηλαδή, όταν το αγώγιμο υγρό κόβει τις μαγνητικές γραμμές στο μαγνητικό πεδίο, η επαγόμενη ηλεκτροκινητική δύναμη δημιουργείται στον αγωγό:
E=KBVD
Κ: σταθερά οργάνου Β: ένταση μαγνητικής επαγωγής
V: μέση ταχύτητα ροής στη διατομή του σωλήνα μέτρησης
D: εσωτερική διάμετρος του σωλήνα μέτρησης
Κατά τη μέτρηση του ρυθμού ροής, το ρευστό ρέει μέσω ενός μαγνητικού πεδίου κάθετα προς την κατεύθυνση ροής.Η ροή του αγώγιμου υγρού προκαλεί ένα σήμα τάσης ανάλογο με τον μέσο ρυθμό ροής (δηλ. ρυθμό ροής όγκου).Το επαγόμενο σήμα τάσης ανιχνεύεται από δύο ηλεκτρόδια σε άμεση επαφή με το υγρό, μεταδίδεται στον ενισχυτή μέσω του καλωδίου και, τέλος, μετατρέπεται σε ένα ενοποιημένο σήμα εξόδου ρεύματος.
Ηλεκτρομαγνητικό Ροόμετρο Σωληνώσεων Χαρακτηριστικό σχεδίασης
◎ Η ακρίβεια της μέτρησης δεν επηρεάζεται από τις αλλαγές στην πυκνότητα, το ιξώδες, τη θερμοκρασία, την πίεση και την αγωγιμότητα του υγρού.
◎ Δεν υπάρχουν μέρη που εμποδίζουν τη ροή στο σωλήνα μέτρησης, δεν υπάρχουν απώλεια πίεσης και χαμηλές απαιτήσεις για ευθύγραμμα τμήματα σωλήνων.

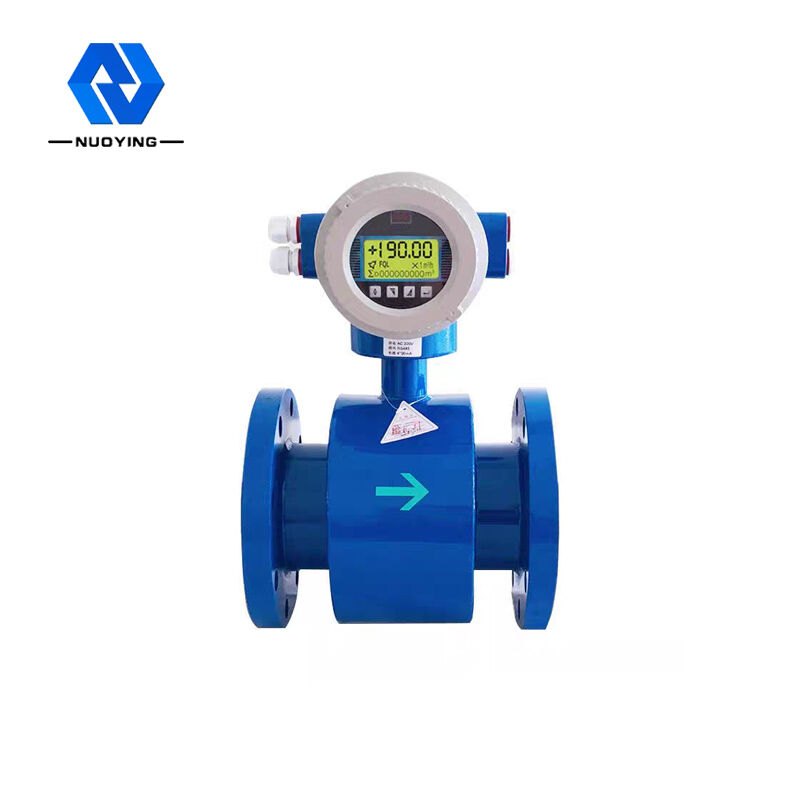

◎ Ο μετατροπέας υιοθετεί οθόνη οπίσθιου φωτισμού υγρών κρυστάλλων, η οποία μπορεί να κάνει εύκολη την ανάγνωση σε άμεσο ηλιακό φως ή σκοτεινό δωμάτιο.
Η ρύθμιση των παραμέτρων μέσω των πλήκτρων αφής υπερύθρων μπορεί να ρυθμιστεί με ασφάλεια χωρίς να ανοίξετε το κάλυμμα του μετατροπέα σε σκληρό περιβάλλον.
◎ Το ροόμετρο είναι ένα αμφίδρομο σύστημα μέτρησης με τρεις ολοκληρωτές: εμπρός, αντίστροφη και συνολική διαφορά.Μπορεί να εμφανίσει προς τα εμπρός και αντίστροφη ροή.
◎ Διαθέτει πολλαπλές εξόδους: ρεύμα, παλμό, ψηφιακή επικοινωνία, HART.
◎ Ο μετατροπέας έχει τις λειτουργίες της εξόδου συναγερμού αυτοδιάγνωσης, της εξόδου συναγερμού ανίχνευσης κενού φορτίου, της εξόδου συναγερμού άνω και κάτω ορίου ροής, ελέγχου παρτίδας και ούτω καθεξής.
◎ Μπορεί να χρησιμοποιηθεί όχι μόνο για γενική ανίχνευση διαδικασίας, αλλά και για τη μέτρηση του πολτού, του χαρτοπολτού και του υγρού πάστας.
◎ Το ηλεκτρομαγνητικό ροόμετρο υψηλής τάσης υιοθετεί την τεχνολογία επένδυσης οθόνης PFA, η οποία είναι ανθεκτική στην υψηλή πίεση και την αρνητική πίεση και χρησιμοποιείται ειδικά σε πετροχημικές και ορυκτές βιομηχανίες.
◎ Τα αντιεκρηκτικά όργανα μπορούν να χρησιμοποιηθούν σε αντίστοιχα αντιεκρηκτικά μέρη.
Ηλεκτρομαγνητικό Ροόμετρο ΣωληνώσεωνΤεχνική Παράμετρος
| Τυπική Εφαρμογή | Μέτρηση ροής υγρού σε τυπικό αγωγό | |
| Ονομαστική διάμετρος | DN6mm-DN3000mm | |
| Ονομαστική πίεση | 0,6~4,0MPa (η ειδική πίεση μπορεί να προσαρμοστεί) | |
| Εύρος μέτρησης | Ρύθμιση παροχής 1500:1 < 15 m/s | |
| Ακρίβεια μέτρησης | 0,5% προεπιλεγμένη ρύθμιση, 0,3% ή 0,2% προαιρετική | |
| Υλικό επένδυσης | καουτσούκ πολυχλωροπρενίου, καουτσούκ πολυουρεθάνης, φθοριοκαουτσούκ σιλικόνης, PTFE, υπερφθοροαιθυλένιο προπυλένιο (F46) και PFA | |
| Μορφές ηλεκτροδίων | τυπική, ξύστρα και αντικαταστάσιμη μορφή | |
| Υλικό ηλεκτροδίου | 16, Hastelloy B, Hastelloy C, τιτάνιο, ταντάλιο, κράμα πλατίνας/ιριδίου, καρβίδιο βολφραμίου με επικάλυψη από ανοξείδωτο χάλυβα | |
| Μέτρια Θερμοκρασία | Ενσωματωμένος τύπος | -20℃~+70℃ |
Διαχωρισμένος τύπος | επένδυση νεοπρενίου και επένδυση πολυουρεθάνης -20℃~+60℃ | |
| PTFE, PFA, F46, επένδυση από φθοριούχο καουτσούκ σιλικόνης 40℃~+180℃ | ||
| Θερμοκρασία περιβάλλοντος | -25℃~+60℃ | |
| Υγρασία περιβάλλοντος | 5~100% RH (σχετική υγρασία) | |
| παροχή ηλεκτρικού ρεύματος | AC220V50Hz/DC24V/3,6V | |
| Κατανάλωση ενέργειας | < 15W | |
| Σήμα εξόδου | συχνότητα, συναγερμός και έξοδος παλμού | |
| Λειτουργία επικοινωνίας | Σειριακή διεπαφή επικοινωνίας RS232C ή RS485, πρωτόκολλο επικοινωνίας HART, με αρχείο αντικεραυνικής προστασίας (10 χρόνια) | |
| προστασία απενεργοποίησης | Εσωτερικά σχεδιασμένο με ρολόι χωρίς τροφοδοσία, το οποίο μπορεί να αποθηκεύσει 16 χρόνους απενεργοποίησης | |
| Μετρητής | Συνολικά θετικά, ολικά αντίστροφα | |
| Ακρίβεια αντιστοίχισης | Μπορούν να επιλεγούν ± 0,5% της υποδεικνυόμενης τιμής, ± 0,3% ή 0,2% της υποδεικνυόμενης τιμής | |
| Χρόνος απόσβεσης | σταθερή Η συνεχής μεταβλητή είναι επιλέξιμη από 0~100s (90%) | |
| Διηλεκτρική αγωγιμότητα | ≥ 20 us/cm | |

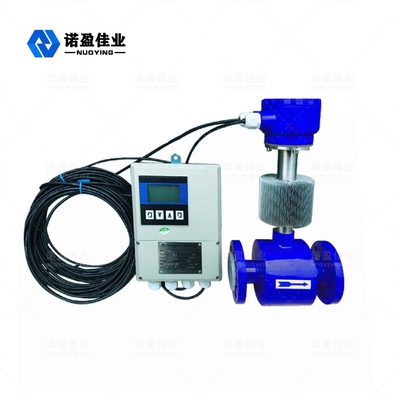

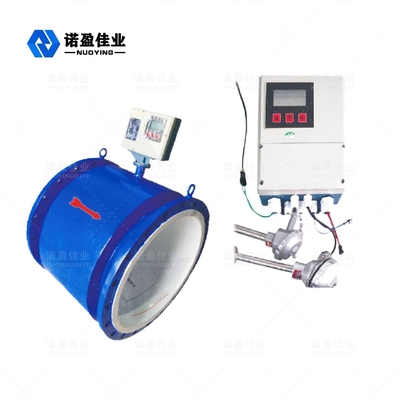

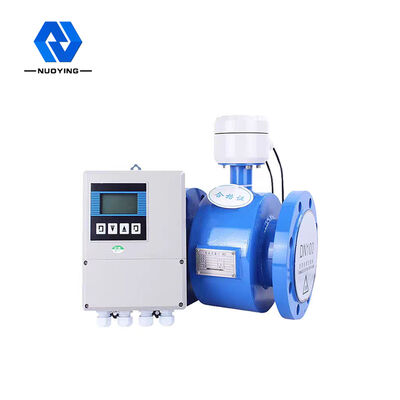

| Δομικός τύπος | all-in-one, σπαστό, βυθισμένο, αντιεκρηκτικό | |
| Κατηγορία προστασίας | IP65, IP67, IP68 (προαιρετικό) | |
| Κατηγορία αντιεκρηκτικής προστασίας | Exia IICT5 Ga, ExdICT5 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) | |
※ Παρατηρήσεις: τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις
Ηλεκτρομαγνητικό Ροόμετρο Σωληνώσεων Προϊόν Εφαρμογές
Χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, όπως χάλυβας, ηλεκτρική ενέργεια, πετρέλαιο, χημική βιομηχανία, άνθρακας, μεταλλουργία, ορυκτά, χαρτοποιία, παροχή νερού και αποχέτευση, τρόφιμα, φάρμακα και άλλα.
