Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό (κανένας ανακάτωμα, αφρός, αεριοποίηση, κ.λπ.) | Πρότυπα προϊόντων: | Nycsul-501, nycsul-503 |
|---|---|---|---|
| Ο τύπος ελέγχων: | Σώμα, διασπασμένο σώμα, explosionproof, αντιδιαβρωτικός, explosionproof | Το υλικό μορφής κεραιών: | PP, PVC, PTFE (ΠΡΟΑΙΡΕΤΙΚΌ) |
| Ακρίβεια της μέτρησης: | <0>20 μ) | Πίεση διαδικασίας: | -0.1 MPA ~0,1, (ατμοσφαιρική πίεση) |
| Σύνδεση διαδικασίας: | νήμα, glange (προαιρετικός) | Explosionproof βαθμός: | Exia ΙΙ CT6 GA, Exd ΙΙ CT6Gb |
| Υψηλό φως: | Μετρητής στάθμης υπερήχων NYCSUL,μετρητής στάθμης υπερήχων RS485,πομπός στάθμης υπερήχων με προστασία από έκρηξη |
||

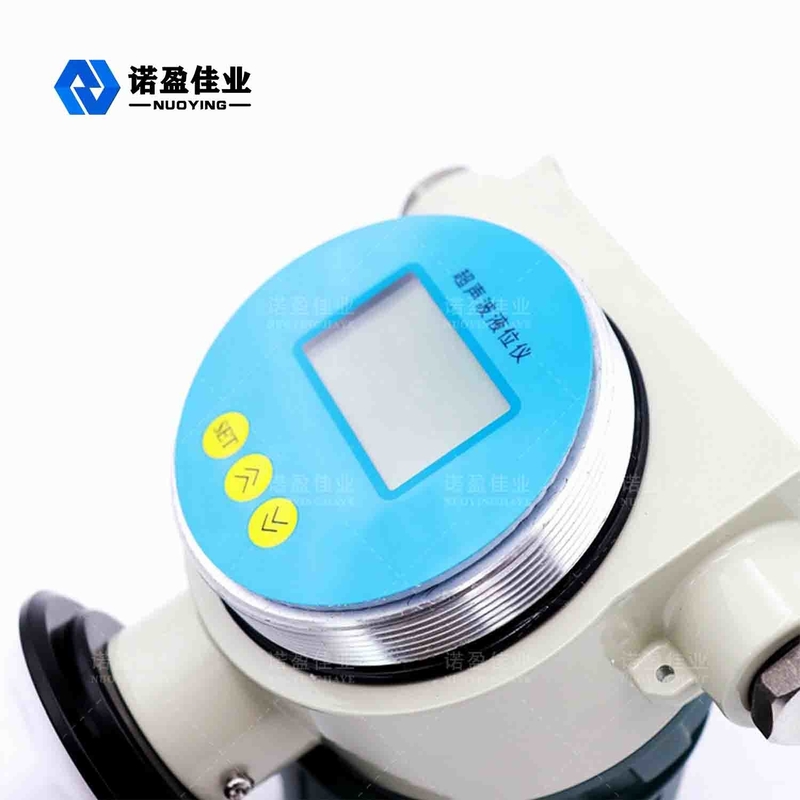

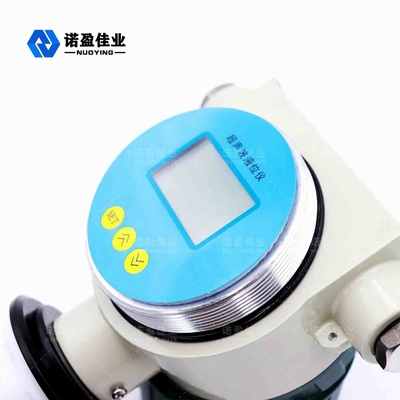

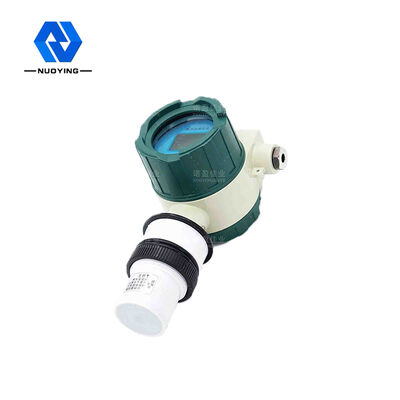

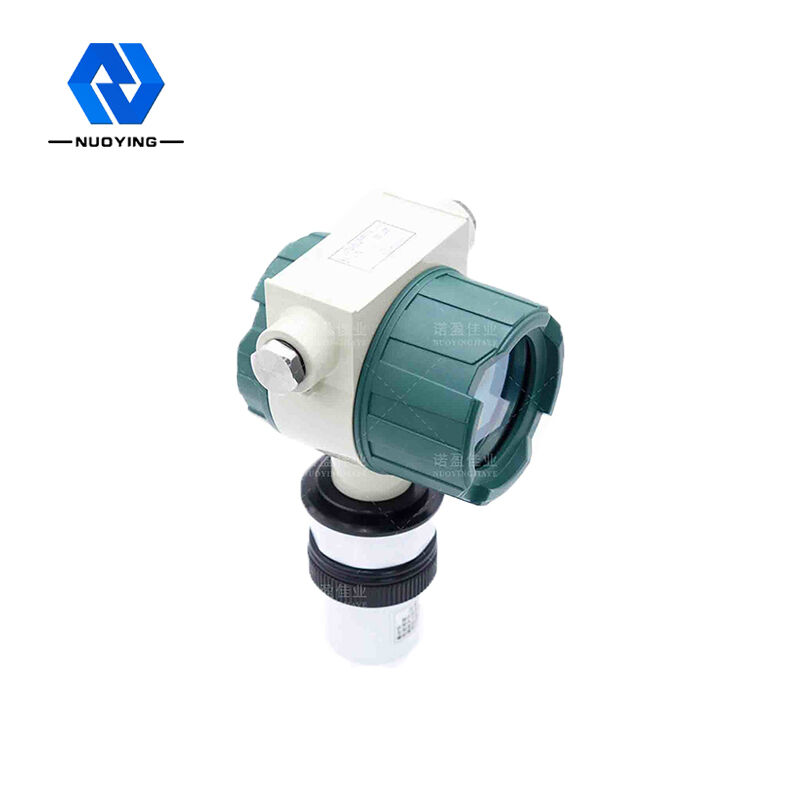

IP68 NYCSUL μετρητής στάθμης υπερήχων με RS485
Η αρχή λειτουργίας του μετρητή στάθμης υπερήχων IP68 NYCSUL με RS485
Ο υπέρηχος διαδίδεται σε αέρια, υγρά και στερεά με συγκεκριμένη ταχύτητα διάδοσης.Όταν το υπερηχητικό κύμα διαδίδεται στο μέσο, θα απορροφηθεί και θα εξασθενήσει, η εξασθένηση στο αέριο είναι η μεγαλύτερη και η εξασθένηση στο στερεό είναι η μικρότερη.Όταν τα υπερηχητικά κύματα περνούν από τη διεπαφή δύο διαφορετικών μέσων, θα συμβεί ανάκλαση και διάθλαση.Για διεπαφές με μεγάλες διαφορές στην ακουστική σύνθετη αντίσταση, είναι σχεδόν πλήρης ανάκλαση.Το χρονικό διάστημα από τη μετάδοση του υπερηχητικού κύματος έως τη λήψη του εκπεμπόμενου σήματος σχετίζεται με τη θέση της διεπαφής.Ο μετρητής στάθμης υπερήχων χρησιμοποιεί αυτό το χαρακτηριστικό του υπερηχητικού κύματος για τη μέτρηση της στάθμης.

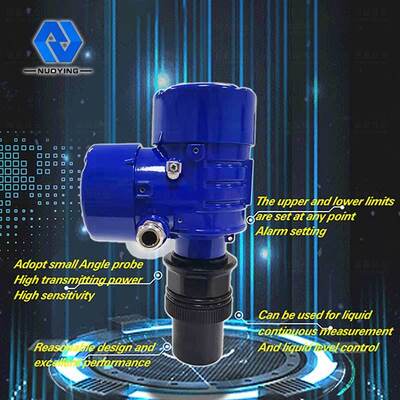

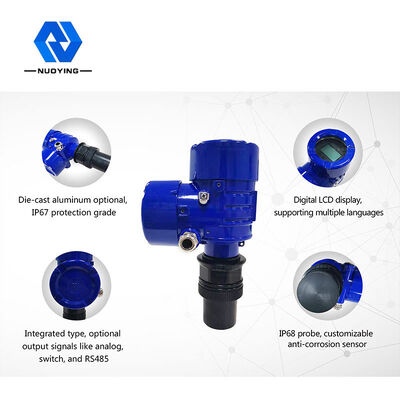

Χαρακτηριστικό σχεδίασηςτου IP68 NYCSUL Ultrasonic Level Gauge με RS485
◎ λογικός σχεδιασμός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση κ.λπ
◎ Ο ανιχνευτής μικρής γωνίας υιοθετείται για κύμα υπερήχων, με μεγάλη ισχύ μετάδοσης και υψηλή ευαισθησία
◎ ρύθμιση άνω και κάτω ορίου και ρύθμιση συναγερμού σε οποιοδήποτε σημείο, μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού
Τεχνικές παράμετροιτου IP68 NYCSUL Ultrasonic Level Gauge με RS485
| Ττυπική εφαρμογή | Υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
| Μοντέλα προϊόντων | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Ο τύπος ανιχνευτή | Σώμα, σπαστό σώμα, αντιεκρηκτικό, αντιδιαβρωτικό, αντιδιαβρωτικό και αντιεκρηκτικό |
| Το υλικό της κεραίας | PP, PVC, PTFE, 304 |
| Εύρος μέτρησης | 0~ 20M (ενσωματωμένο), 0~40m (ξεχωριστό), |
| Ακρίβεια μέτρησης | <0,25% (εύρος <20 m), <0,5% (εύρος >20 m) |
| Η θερμοκρασία της διαδικασίας | 3M, 20M (το βαθύ πηγάδι μπορεί να μετρήσει αρκετές εκατοντάδες μέτρα, το οποίο μπορεί επίσης να προσαρμοστεί) |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% F. S |
| Η θερμοκρασία της διαδικασίας | -20~+70C |
| Πίεση διαδικασίας | -0,1 ~=0,1 MPa, (ατμοσφαιρική πίεση) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Κατηγορία προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Σύνδεση διαδικασίας | Σύνδεση διαδικασίας |
| Λειτουργία προβολής | Επίπεδο υγρού, απόσταση (ύψος αέρα) |
| Ρυθμίστε την έξοδο | Ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Έξοδος σήματος | 4... 20mA/ HART/ RS485/Modbus... |
| Βαθμός προστασίας | IP65, IP67, IP68 (Προαιρετικό) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga, Exd II CT6 Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
