Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό (κανένα ανακάτωμα.) | Πρότυπα προϊόντων: | Nycsul-503 |
|---|---|---|---|
| Ο τύπος ελέγχων: | Σώμα, διασπασμένο σώμα, explosionproof, αντιδιαβρωτικός, αντιδιαβρωτικό | Το υλικό μορφής κεραιών: | PP, PVC, PTFE |
| Ακρίβεια της μέτρησης: | <0> | Πίεση διαδικασίας: | -0.1 MPA ~=0.1 (ατμοσφαιρική πίεση) |
| Σύνδεση διαδικασίας: | Φλάντζα | Explosionproof βαθμός: | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό) |
| Υψηλό φως: | Μετρητής στάθμης υπερήχων PTFE,Αισθητήρας στάθμης υπερήχων ρύθμισης συναγερμού,πομπός επιπέδου υπερήχων με φλάντζα |
||

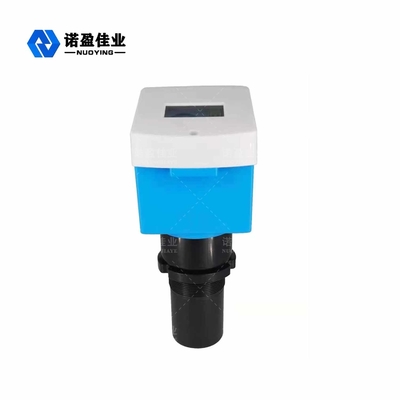

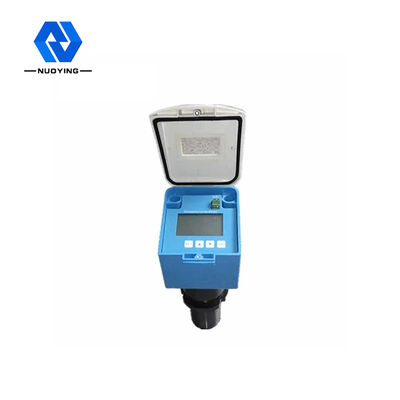

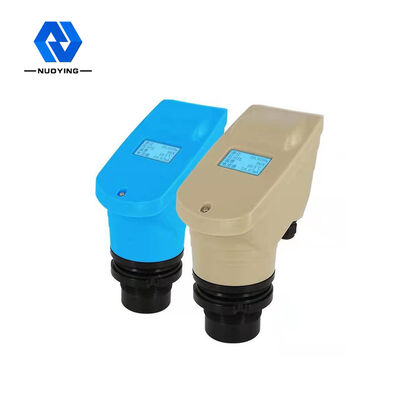

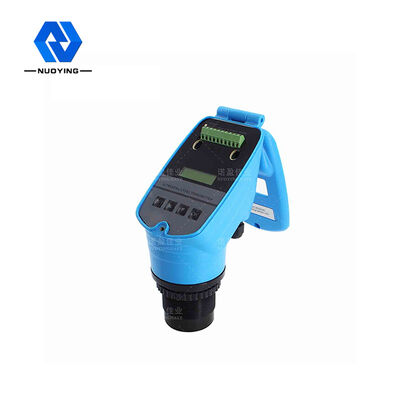

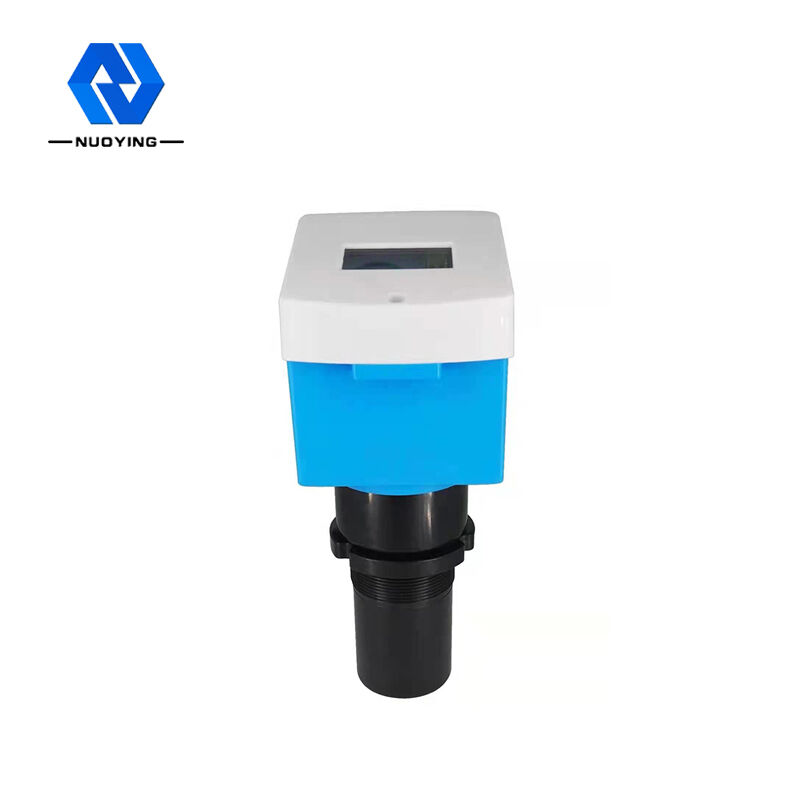

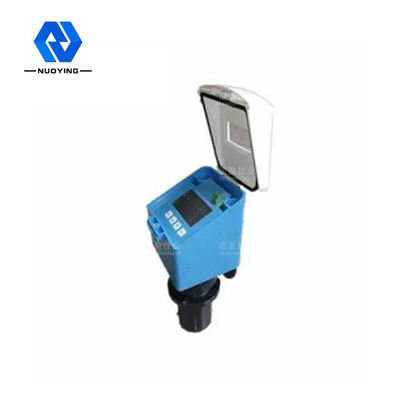

Ρύθμιση συναγερμού μέτρησης στάθμης υπερήχων NYCSUL υψηλής ευαισθησίας σε οποιοδήποτε σημείο
Η αρχή της εργασίαςΡύθμιση συναγερμού μέτρησης στάθμης υπερήχων NYCSUL υψηλής ευαισθησίας σε οποιοδήποτε σημείο
Η αρχή λειτουργίας του μετρητή στάθμης υπερήχων είναι ότι ο μορφοτροπέας υπερήχων (ανιχνευτής) εκπέμπει ένα παλμικό ηχητικό κύμα υψηλής συχνότητας όταν συναντά την επιφάνεια του μετρούμενου υλικού (υλικού) και ανακλάται και αναδιπλώνεται προς τα πίσω.Η ανακλώμενη ηχώ λαμβάνεται από τον μορφοτροπέα και μετατρέπεται σε ηλεκτρικό σήμα.Ο χρόνος διάδοσης του ηχητικού κύματος Είναι ανάλογος της απόστασης από το ηχητικό κύμα στην επιφάνεια του αντικειμένου.Η σχέση μεταξύ της απόστασης μετάδοσης ηχητικών κυμάτων S, της ταχύτητας ήχου C και του χρόνου μετάδοσης του ήχου T μπορεί να εκφραστεί με τον τύπο: S=C×T/2.
Επειδή ο εκπεμπόμενος παλμός υπερήχων έχει ορισμένο πλάτος, το ανακλώμενο κύμα σε μια μικρή περιοχή κοντά στον μορφοτροπέα επικαλύπτει το εκπεμπόμενο κύμα, το οποίο δεν μπορεί να αναγνωριστεί και η τιμή της απόστασής του δεν μπορεί να μετρηθεί.Αυτή η περιοχή ονομάζεται νεκρή ζώνη μέτρησης.Το μέγεθος της τυφλής ζώνης σχετίζεται με το μοντέλο του μετρητή στάθμης υπερήχων.
Το τμήμα του ανιχνευτή εκπέμπει υπερηχητικά κύματα, τα υπερηχητικά κύματα θα ανακλώνται όταν συναντήσετε ένα μέσο με μεγάλη διαφορά στην πυκνότητα από τον αέρα και τα ανακλώμενα κύματα θα ληφθούν από το τμήμα του ανιχνευτή.Η απόσταση από τον καθετήρα μέχρι την επιφάνεια του υγρού (αντικειμένου) είναι ανάλογη του χρόνου που πέρασε το υπερηχητικό κύμα: απόσταση [m] = χρόνος x ταχύτητα ήχου/2 [m]
Χαρακτηριστικό σχεδίασηςΡύθμιση συναγερμού μέτρησης στάθμης υπερήχων NYCSUL υψηλής ευαισθησίας σε οποιοδήποτε σημείο
◎ λογικός σχεδιασμός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση κ.λπ
◎ Ο ανιχνευτής μικρής γωνίας υιοθετείται για κύμα υπερήχων, με μεγάλη ισχύ μετάδοσης και υψηλή ευαισθησία
◎ ρύθμιση άνω και κάτω ορίου και ρύθμιση συναγερμού σε οποιοδήποτε σημείο, μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού
Τεχνικές παράμετροιΡύθμιση συναγερμού μέτρησης στάθμης υπερήχων NYCSUL υψηλής ευαισθησίας σε οποιοδήποτε σημείο
| Ττυπική εφαρμογή | Υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
| Μοντέλα προϊόντων | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Ο τύπος ανιχνευτή | Σώμα, σπαστό σώμα, αντιεκρηκτικό, αντιδιαβρωτικό, αντιδιαβρωτικό και αντιεκρηκτικό |
| Το υλικό της κεραίας | PP, PVC, PTFE, 304 |
| Εύρος μέτρησης | 0~ 20M (ενσωματωμένο), 0~40m (ξεχωριστό), |
| Ακρίβεια μέτρησης | <0,25% (εύρος <20 m), <0,5% (εύρος >20 m) |
| Η θερμοκρασία της διαδικασίας | 3M, 20M (το βαθύ πηγάδι μπορεί να μετρήσει αρκετές εκατοντάδες μέτρα, το οποίο μπορεί επίσης να προσαρμοστεί) |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% F. S |
| Η θερμοκρασία της διαδικασίας | -20~+70C |
| Πίεση διαδικασίας | -0,1 ~=0,1 MPa, (ατμοσφαιρική πίεση) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Κατηγορία προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Σύνδεση διαδικασίας | Σύνδεση διαδικασίας |
| Λειτουργία προβολής | Επίπεδο υγρού, απόσταση (ύψος αέρα) |
| Ρυθμίστε την έξοδο | Ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Έξοδος σήματος | 4... 20mA/ HART/ RS485/Modbus... |
| Βαθμός προστασίας | IP65, IP67, IP68 (Προαιρετικό) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga, Exd II CT6 Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
