Λεπτομέρειες:
|
| Εύρος μέτρησης: | 0~20m (ενσωματωμένος) | Πίεση διαδικασίας: | -0.1~0.1MPa |
|---|---|---|---|
| Σύνδεση διαδικασίας: | Φλάντζα | παραγωγή σημάτων: | 4… 20 μΑ |
| Λειτουργία προβολής: | Υγρό επίπεδο (ύψος αέρα) | Καθορισμένη παραγωγή: | Ανώτερη και χαμηλότερα ρύθμιση ορίου |
| επίπεδα προστασίας: | IP65、 IP67、 IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) | Explosionproof βαθμός: | Exia ΙΙ CT6 GA |
| Υψηλό φως: | Αισθητήρας στάθμης υπερήχων φλάντζας,μετρητής στάθμης υπερήχων ισχύος μεγάλης μετάδοσης |
||

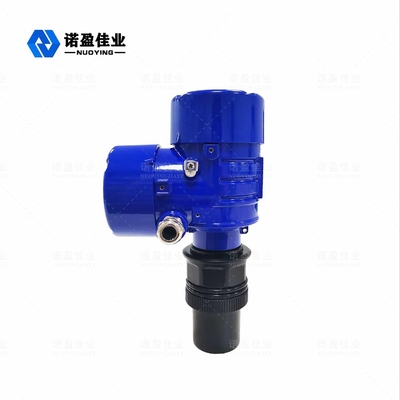

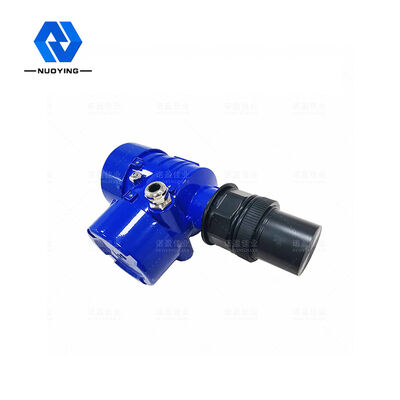

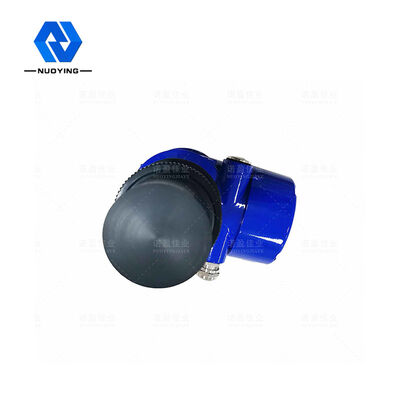

Με φλάντζα υπερήχων στάθμης με μεγάλη ισχύ μετάδοσης
Αρχή Εργασίας τουΜε φλάντζα υπερήχων στάθμης με μεγάλη ισχύ μετάδοσης
Ο μετρητής στάθμης υπερήχων είναι εγκατεστημένος στο επάνω μέρος του δοχείου.Υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο ανιχνευτής εκπέμπει μια δέσμη υπερηχητικών παλμών στο προς μέτρηση αντικείμενο.Το ηχητικό κύμα ανακλάται από την επιφάνεια του αντικειμένου και μερικές από τις ανακλώμενες ηχώ λαμβάνονται από τον ανιχνευτή και μετατρέπονται σε ηλεκτρικά σήματα.Η χρονική διαφορά μέχρι την εκ νέου λήψη και η γνωστή ταχύτητα του ήχου χρησιμοποιούνται για τον προσδιορισμό της αλλαγής του επιπέδου υλικού.Το σήμα μικροκυμάτων επεξεργάζεται από την ηλεκτρονική συσκευή και τελικά μετατρέπεται σε ηλεκτρικό σήμα που σχετίζεται με το επίπεδο υλικού.

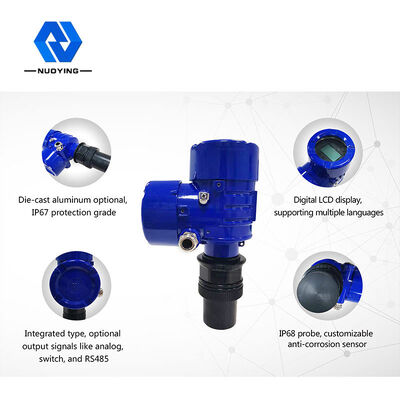

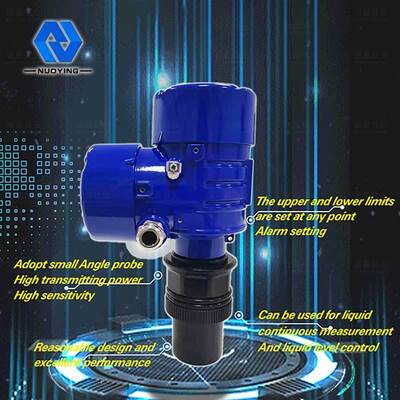

Χαρακτηριστικό σχεδίασηςτουΜε φλάντζα υπερήχων στάθμης με μεγάλη ισχύ μετάδοσης
◎ Ο ανιχνευτής μικρής γωνίας υιοθετείται για κύμα υπερήχων, με μεγάλη ισχύ μετάδοσης και υψηλή ευαισθησία
◎ ρύθμιση άνω και κάτω ορίου και ρύθμιση συναγερμού σε οποιοδήποτε σημείο, μπορούν να χρησιμοποιηθούν για συνεχή μέτρηση υγρού και έλεγχο στάθμης υγρού
◎ λογικός σχεδιασμός, εξαιρετική απόδοση, απλή δομή, βολική εγκατάσταση κ.λπ
Τεχνικές παράμετροιτουΜε φλάντζα υπερήχων στάθμης με μεγάλη ισχύ μετάδοσης

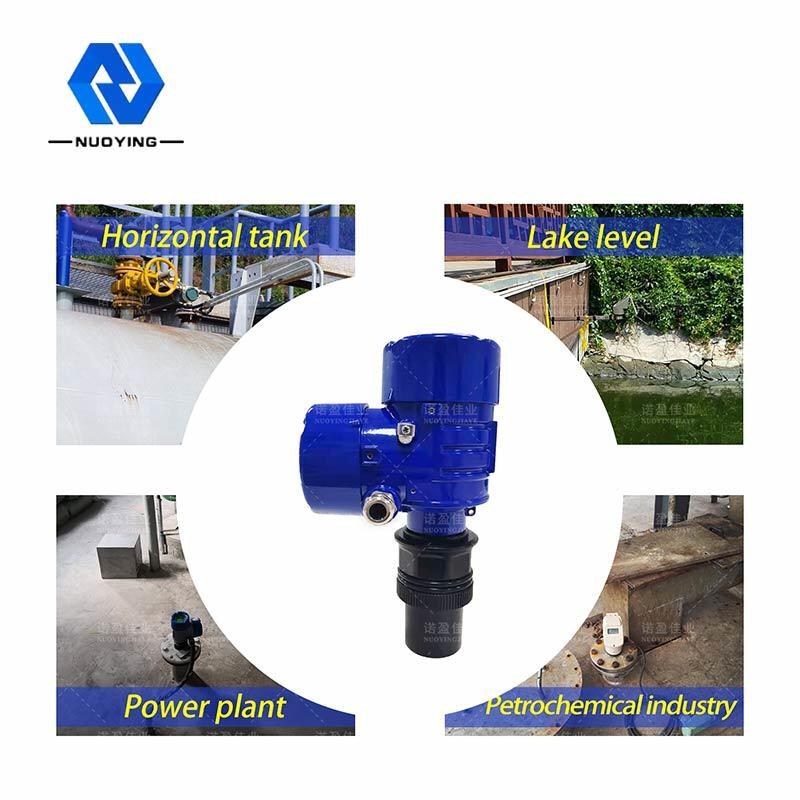

| Ττυπική εφαρμογή | Υγρό (χωρίς ανάδευση, αφρός, εξάτμιση κ.λπ.) |
| Μοντέλα προϊόντων | NYCSUL-502 |
| Ο τύπος ανιχνευτή |
Ενσωματωμένο, χωρισμένο |
| Το υλικό της κεραίας | PP, PVC, 304 |
| Εύρος μέτρησης | 0~20M (ενσωματωμένο), 0~40m (ξεχωριστό), |
| Ακρίβεια μέτρησης | <0,25% (εύρος < 20 m), <0,5% (εύρος > 20 m) |
| Η θερμοκρασία της διαδικασίας | 3M, 20M |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% F. S |
| Η θερμοκρασία της διαδικασίας | -20~ +70C |
| Πίεση διαδικασίας | -0,1 ~ 0,1 MPa, (ατμοσφαιρική πίεση) |
| Ηλεκτρική διεπαφή | M20×1,5, ½" NPT |
| Κατηγορία προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Σύνδεση διαδικασίας | Φλάντζα |

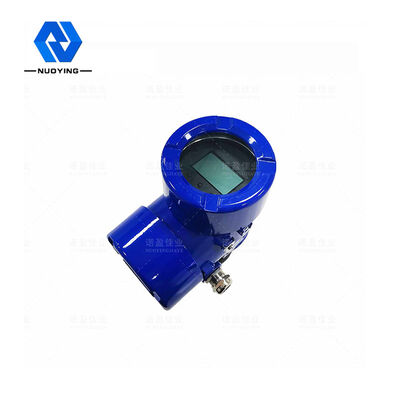

| Λειτουργία προβολής | Επίπεδο υγρού, απόσταση (ύψος αέρα) |
| Ρυθμίστε την έξοδο | Ρύθμιση άνω ορίου, ρύθμιση κατώτερου ορίου |
| Έξοδος σήματος | 4... 20mA/ HART/ RS485/Modbus... |
| Βαθμός προστασίας | IP65, IP67, IP68 (Προαιρετικό) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga, Exd II CT6 Gb (δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
