Λεπτομέρειες:
|
| Αναλογία σειράς: | 20:1 | Βαθμός ακρίβειας: | τύπος σωλήνων: 0,5 βαθμός, βαθμός 1,0 |
|---|---|---|---|
| Κανονική λαστιχένια επένδυση: | -20~+60°C | Υψηλής θερμοκρασίας λαστιχένια επένδυση: | -20~+90°C |
| Επένδυση PTFE: | -30~+100°C | Υψηλής θερμοκρασίας επένδυση tetrafluoro: | -20~+180°C |
| Σειρά ποσοστού ροής: | 0.1-10m/s | Παροχή ηλεκτρικού ρεύματος: | 220VAC ή 24VDC |
| Υψηλό φως: | NYLD Electromagnetic Flow Meter,Intelligent Electromagnetic Flow Meter 10m/S,Intelligent Electromagnetic Flow Meter 20mA |
||

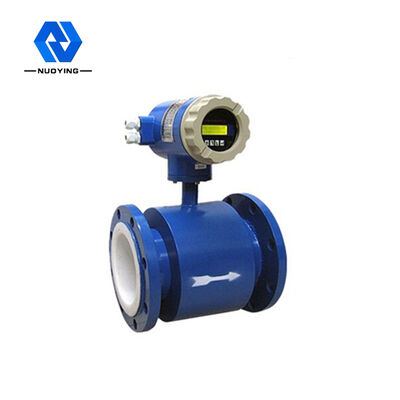

NYLD 4-20mA Intelligent Electromagnetic Flow Meter 0,1-10m/S High Precision
Έξυπνο Ηλεκτρομαγνητικό Ροόμετρο NYLD

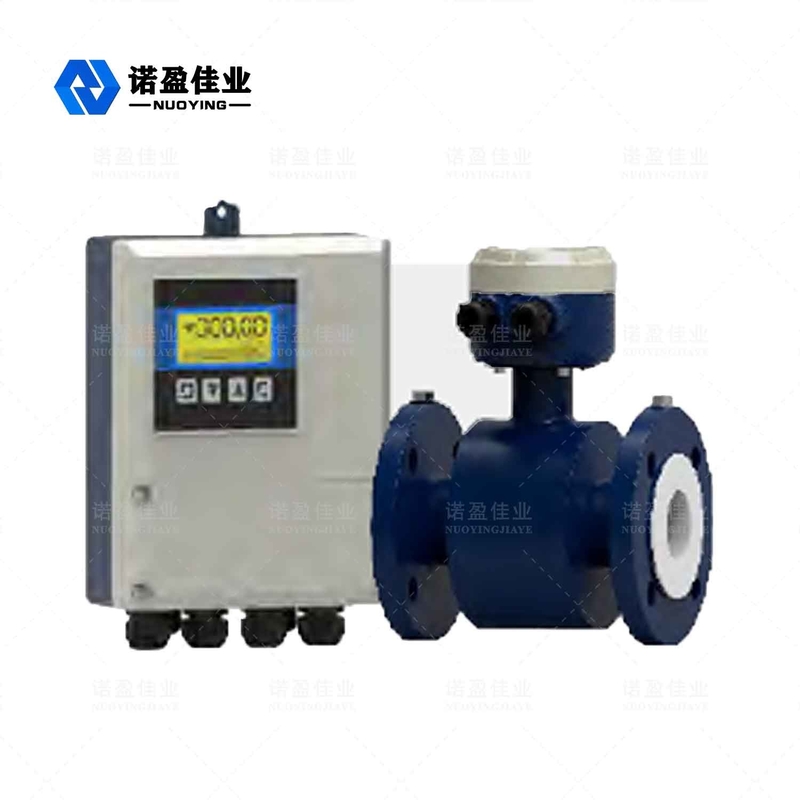

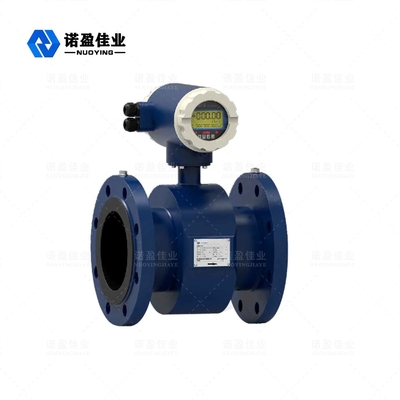

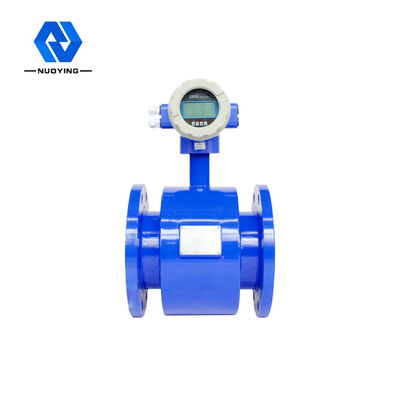

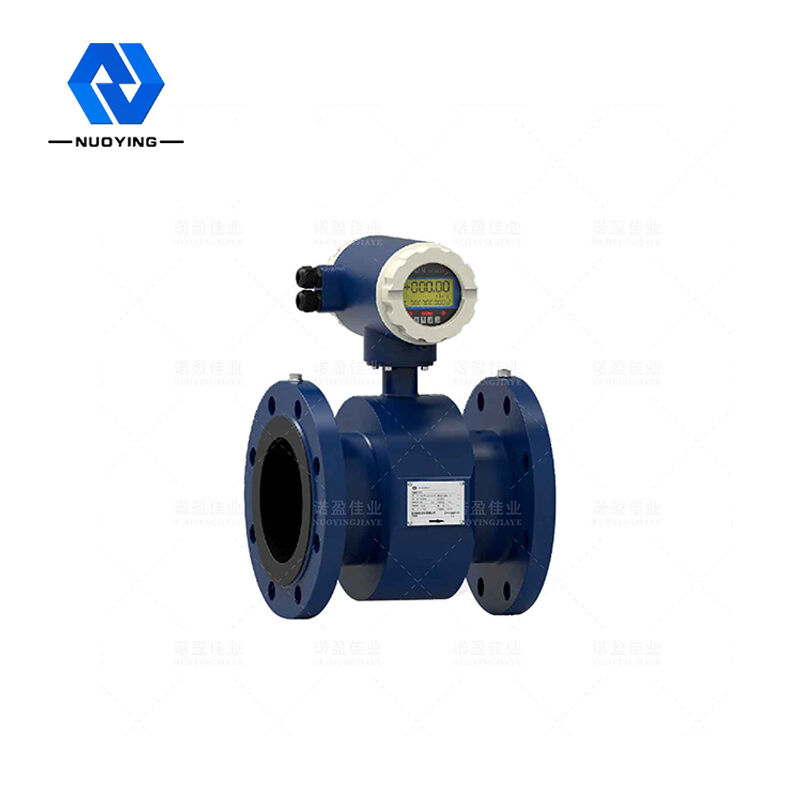

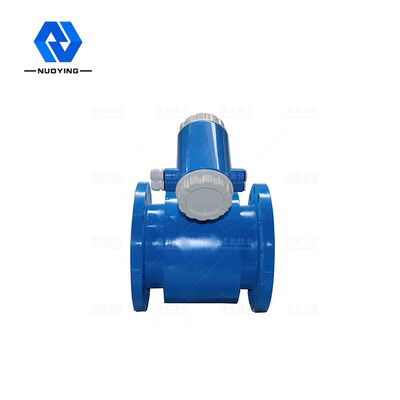

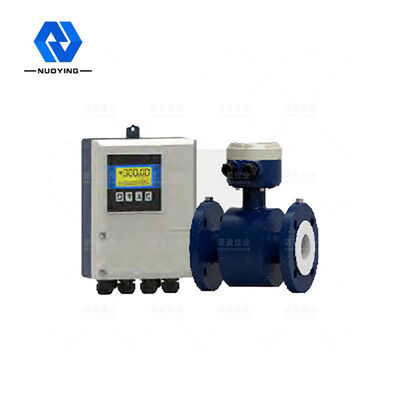

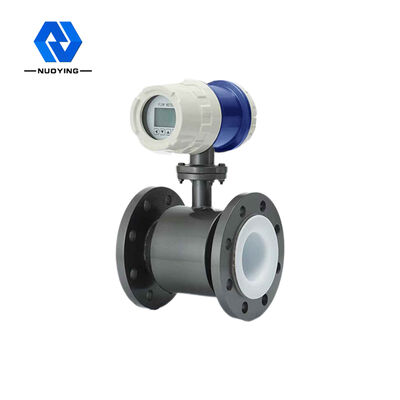

Το ηλεκτρομαγνητικό ροόμετρο έξυπνου τύπου NYLD αποτελείται από έναν αισθητήρα και έναν μετατροπέα.Βασίζεται στον νόμο της ηλεκτρομαγνητικής επαγωγής του Faraday, ο οποίος χρησιμοποιείται για τη μέτρηση της ροής όγκου αγώγιμου υγρού με αγωγιμότητα μεγαλύτερη από 5μs/cm.Είναι ένας επαγωγικός μετρητής για τη μέτρηση της ροής όγκου του αγώγιμου μέσου.Εκτός από τη μέτρηση της ροής όγκου του γενικού αγώγιμου υγρού, μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της ροής όγκου ισχυρών διαβρωτικών υγρών όπως ισχυρού οξέος και αλκαλίου και ομοιόμορφου υγρού-στερεού υγρού αιωρήματος δύο φάσεων όπως πολτός, πολτός και χαρτοπολτός .Χρησιμοποιείται ευρέως για τη μέτρηση ροής πετρελαίου, χημικών, μεταλλουργίας, κλωστοϋφαντουργίας, χαρτοποιίας, προστασίας του περιβάλλοντος, τροφίμων και άλλων βιομηχανικών τομέων και δημοτικής διαχείρισης, κατασκευών εξοικονόμησης νερού, ποταμών και άλλων τομέων.
Έξυπνο Ηλεκτρομαγνητικό Ροόμετρο NYLD Τεχνικός Παράμετροι
|
Τυπική Ονομαστική διάμετρος (mm) (Οι ειδικές προδιαγραφές μπορούν να προσαρμοστούν) |

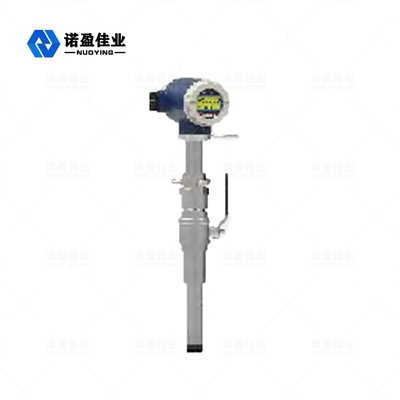

JB/T 9248-2015 Επένδυση PTFE τύπου σωλήνα: DN10~DN600;μελάνι επένδυσης από καουτσούκ τύπου σωλήνα: DN40~DN2200 Τύπος plug-in: DN150~DN3000 |
| Κατεύθυνση της ροής | ΘΕΤΙΚΟ και ΑΡΝΗΤΙΚΟ |
| Αναλογία εμβέλειας | 20:1 |
| Σφάλμα επαναληψιμότητας | ±0,1% της μετρούμενης τιμής |
| Βαθμός ακρίβειας |
Τύπος σωλήνα: 0,5 βαθμού, 1,0 βαθμού. Πρόσθετο: 1,5 βαθμού, 2,0 βαθμού |
| Μετρημένη μέση θερμοκρασία |
Κανονική επένδυση από καουτσούκ: -20~+60°C Επένδυση από καουτσούκ υψηλής θερμοκρασίας: -20~+90°C Επένδυση PTFE: -30~+100°C Επένδυση τετραφθορίου υψηλής θερμοκρασίας: -20~+180°C |
|
Ονομαστική πίεση λειτουργίας (η υψηλή πίεση μπορεί να προσαρμοστεί)
|
DN10-DN150: ≤1,6MPa DN200-DN350: ≤1,0MPa DN400-DN1000: ≤0,6MPa DN450-DN2200: ≤0,25MPa |
| Εύρος ρυθμού ροής | 0,1-10 m/s |
| Εύρος αγωγιμότητας | Η αγωγιμότητα του μετρούμενου ρευστού είναι ≥5μs/cm |
| Έξοδος σήματος | 4-20mA (αντίσταση φορτίου 0~750Ώ), παλμός/συχνότητα, επίπεδο ελέγχου |
| Έξοδος επικοινωνίας |
Πρωτόκολλο επικοινωνίας Rs485 MODBUS, διεπαφή επικοινωνίας HART |
| Παροχή ηλεκτρικού ρεύματος | 220VAC ή 24VDC |
|
Απαιτείται ευθεία μήκος σωλήνα |
Ανοδική ροή ≥5DN κατάντη ≥2DN |
| Λειτουργία σύνδεσης | Το ροόμετρο και ο σωλήνας χρησιμοποιούν σύνδεση φλάντζας και η φλάντζα πληροί το εθνικό πρότυπο: GB/T9115.1-200 |
| Αντιεκρηκτικό βαθμό | ExdllСT6 |
| Βαθμός προστασίας | Ip65, μπορεί να προσαρμοστεί μέχρι IP68 |
| Θερμοκρασία περιβάλλοντος | -25-60℃ |
| Υγρασία περιβάλλοντος | 5% ~ 95% |
| Συνολική κατανάλωση ενέργειας | Λιγότερο από 20 W |
Έξυπνο Ηλεκτρομαγνητικό Ροόμετρο NYLD Λειτουργικός Αρχή
Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής Faraday, ένα ζεύγος ηλεκτροδίων ανίχνευσης είναι τοποθετημένα στο τοίχωμα του σωλήνα κάθετα στον άξονα του σωλήνα μέτρησης και στη μαγνητική γραμμή δύναμης. Όταν το αγώγιμο υγρό κινείται κατά μήκος του άξονα του σωλήνα μέτρησης, το αγώγιμο υγρό κόβει η μαγνητική γραμμή δύναμης για τη δημιουργία επαγόμενου δυναμικού. Το επαγόμενο δυναμικό ανιχνεύεται από τα δύο ηλεκτρόδια ανίχνευσης και η τιμή είναι ανάλογη του ρυθμού ροής. Η τιμή είναι:
E=KBVD Όπου: E-επαγόμενο δυναμικό.
Κ-συντελεστής που σχετίζεται με την κατανομή του μαγνητικού πεδίου και το αξονικό μήκος.
Β-μαγνητική ένταση επαγωγής;
V-αγώγιμο υγρό μέσος ρυθμός ροής.
Διάσταση ηλεκτροδίων D.(μετρήστε την εσωτερική διάμετρο του σωλήνα)
Ο αισθητήρας μεταδίδει το επαγόμενο δυναμικό Eas ένα σήμα ροής στον μετατροπέα. Μετά από μια σειρά ψηφιακών επεξεργασιών, όπως η ενίσχυση και το φιλτράρισμα μετατροπής, ο στιγμιαίος ρυθμός ροής και ο συσσωρευμένος ρυθμός ροής εμφανίζονται από τον υγρό κρύσταλλο dot matrix με οπίσθιο φωτισμό. Ο μετατροπέας έχει 4 - Έξοδος 20 mA, έξοδος συναγερμού και συχνότητα, και έχει διεπαφή επικοινωνίας RS-485 και υποστηρίζει HARTand MODBUS
πρωτόκολλα.
Έξυπνο Ηλεκτρομαγνητικό Ροόμετρο NYLD Χαρακτηριστικά σχεδίου
■ Πλήρης ψηφιακή επεξεργασία, ισχυρή ικανότητα κατά των παρεμβολών, αξιόπιστη μέτρηση, υψηλή ακρίβεια, το εύρος μέτρησης ροής μπορεί να φτάσει το 150:1.
■ Τροφοδοτικό μεταγωγής EMI εξαιρετικά χαμηλού, μεγάλο εύρος τάσης κατάλληλου τροφοδοτικού, καλή απόδοση κατά του EMI.
■Χρησιμοποιήστε μικροεπεξεργαστή 16 δακτύλων, με γρήγορη ταχύτητα λειτουργίας, υψηλή ακρίβεια και προγραμματιζόμενη διέγερση ορθογώνιων κυμάτων χαμηλής συχνότητας, βελτιώνοντας τη σταθερότητα της μέτρησης της ροής και τη χαμηλή κατανάλωση ενέργειας.
■ Χρησιμοποιήστε εξαρτήματα SMD και τεχνολογία επιφανειακής τοποθέτησης (SMT), υψηλή αξιοπιστία κυκλώματος.
■ Δεν υπάρχουν κινούμενα μέρη στο σωλήνα, δεν υπάρχουν μέρη που εμποδίζουν τη ροή και δεν υπάρχει σχεδόν καμία επιπλέον απώλεια πίεσης στη μέτρηση.
■ Μπορεί να τροποποιήσει το εύρος ηλεκτρονικά στον ιστότοπο σύμφωνα με τις πραγματικές ανάγκες των χρηστών.
■Τα αποτελέσματα της μέτρησης είναι ανεξάρτητα από τις φυσικές παραμέτρους όπως η κατανομή της ταχύτητας ροής, η πίεση του υγρού, η θερμοκρασία, η πυκνότητα, το ιξώδες.
■ Οθόνη LCD με οπίσθιο φωτισμό υψηλής ευκρίνειας, λειτουργία πλήρους κινέζικου μενού, εύκολο στη χρήση, εύκολο στη χρήση, εύκολο στην εκμάθηση και κατανόηση.
■ Με έξοδο σήματος ψηφιακής επικοινωνίας όπως RS485, RS232, Hartand Modbus (προαιρετικό).
■ Με λειτουργία αυτοδιαγνωστικού ελέγχου και αυτοδιάγνωσης.
■ Με λειτουργία ωριαίας συνολικής εγγραφής, καταγραφή της συνολικής ποσότητας ροής σε ώρες, κατάλληλη για μέτρηση χρονομερισμού (προαιρετικό).
■Υπάρχουν τρεις ολοκληρωμένοι, οι οποίοι μπορούν να εμφανίσουν το ποσό συσσώρευσης προς τα εμπρός, το αντίστροφο ποσό συσσώρευσης και το ποσό υπολογισμού διαφοράς αντίστοιχα. Υπάρχει ένα εσωτερικό ρολόι απενεργοποίησης, το οποίο μπορεί να καταγράψει 16 χρόνους απενεργοποίησης.(προαιρετικός);
■ Με χειριστή υπέρυθρων χειρός, ταχύτητα επικοινωνίας 115KHZ, μπορεί να χειριστεί όλες τις λειτουργίες του μετατροπέα εξ αποστάσεως χωρίς επαφή (προαιρετικό).
