Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | υγρή μέτρηση επιπέδων | Μέτρηση της σειράς: | 50~5000mm |
|---|---|---|---|
| Μέτρηση της ακρίβειας: | ±1%FS | Επίδειξη θέσης: | LCD (OPTINAL) |
| Σύνδεση διαδικασίας: | φλάντζα, υποστήριγμα (προαιρετικό) | Μέση πυκνότητα: | ≤0.8Pa.s 3Pa.s |
| Explosionproof βαθμός: | Exia ΙΙ CT6 | Πίεση διαδικασίας: | -0.1~2.0MPa |

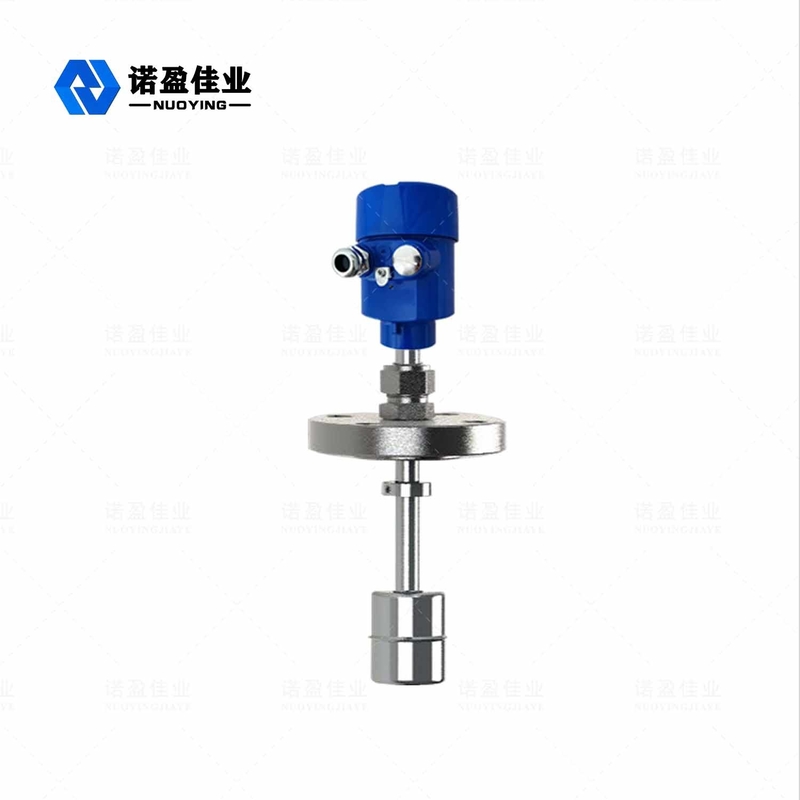

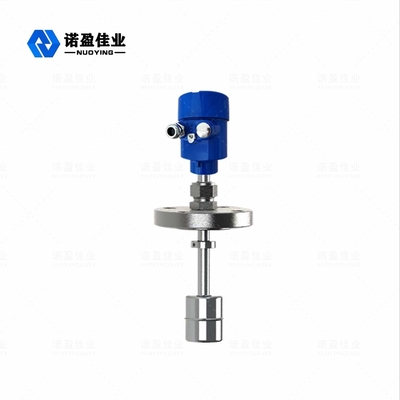

Υγρός μετρητής επιπέδων επιπλεόντων σωμάτων μέτρησης nycfq-UL μαγνητικός που συνδέεται με τη φλάντζα
Nycfq-UL μαγνητική αρχή εργασίας μετρητών επιπέδων επιπλεόντων σωμάτων
Όταν ο αισθητήρας λειτουργεί, το μέρος κυκλωμάτων θα διεγείρει ένα ρεύμα σφυγμού στο καλώδιο κυματοδηγού και το ρεύμα που διαδίδει κατά μήκος του καλωδίου κυματοδηγού θα παραγάγει έναν ηλεκτρομαγνητικό τομέα σφυγμού γύρω από το καλώδιο κυματοδηγού. Ένα επιπλέον σώμα παρέχεται έξω από τη μετρώντας ράβδο του αισθητήρα που μπορεί να κινηθεί πάνω-κάτω μόνο τη μετρώντας ράβδο με την αλλαγή του υγρού επιπέδου. Μέσα στο επιπλέον σώμα είναι ένα σύνολο μόνιμων μαγνητικών δαχτυλιδιών όταν συναντά το παλόμενο τρέχον μαγνητικό πεδίο το μαγνητικό τομέα δαχτυλιδιών που παράγεται από το επιπλέον σώμα το μαγνητικό πεδίο γύρω από τις αλλαγές επιπλεόντων σωμάτων έτσι ώστε το καλώδιο οδηγών κυμάτων φιαγμένο από magnetostrictive υλικό παράγει έναν torsional σφυγμό στη θέση του επιπλέοντος σώματος. όποιος διαβιβάζεται πίσω κατά μήκος του καλωδίου με μια σταθερή ταχύτητα και ανιχνεύεται από τον ανιχνευτή. Με τη μέτρηση της χρονικής διαφοράς μεταξύ του ρεύματος σφυγμού και του torsion κύματος η θέση του επιπλέοντος σώματος συγκεκριμένα η θέση του υγρού επιπέδου μπορεί να καθοριστεί ακριβώς.
Nycfq-UL μαγνητικές τεχνικές παράμετροι μετρητών επιπέδων επιπλεόντων σωμάτων
| Χαρακτηριστική εφαρμογή | Υγρή μέτρηση επιπέδων |
| Μέτρηση της σειράς | 50~5000mm |
| Μέτρηση της ακρίβειας | ±1%FS |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (15-35V) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~+130℃ |
| Πίεση διαδικασίας | -0.1~2.0MPa |
| Μέση πυκνότητα | 500~2000kg/m ³ |
| Μέση πυκνότητα | ≤0.8Pa.s 3Pa.s |
| Σύνδεση διαδικασίας | φλάντζα, υποστήριγμα (προαιρετικό) |
| Επίδειξη θέσης | LCD (OPTINAL) |
| Επίπεδο προστασίας | IP65 |
| Explosionproof βαθμός | Exia ΙΙ CT6 |
Nycfq-UL μαγνητικό χαρακτηριστικό σχεδιασμού μετρητών επιπέδων επιπλεόντων σωμάτων
1. Απλή δομή, εύρωστη και αξιόπιστη, σταθερή λειτουργία.
2. Η επίδειξη δείχνει το υγρό επίπεδο στο κόκκινο, το οποίο είναι διαισθητικό, ευδιάκριτο και εύκολο να διαβαστεί.
3. Οι διάφορες μορφές εγκαταστάσεων και οι μορφές σύνδεσης μπορούν να επιλεχτούν.
4. Μεγάλη μετρώντας σειρά, καμία τυφλή περιοχή σε ολόκληρη τη διαδικασία της μέτρησης.
5. Συνεχής μέτρηση των διάφορων υγρών καθώς επίσης και υψηλής θερμοκρασίας, της υψηλής πίεσης, του διαβρωτικού και εύφλεκτου και εκρηκτικού μέσου επιπέδου.
