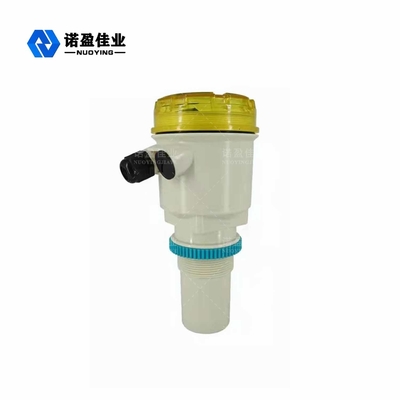

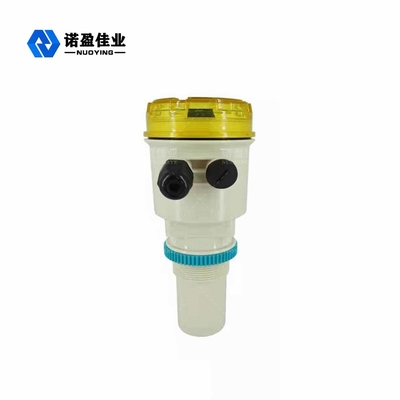

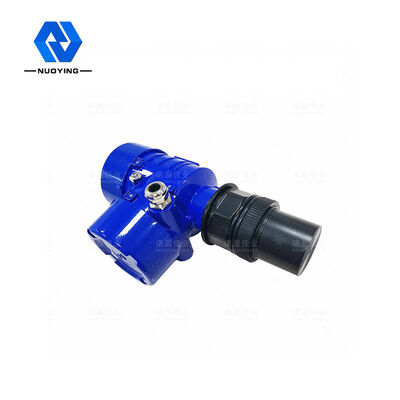

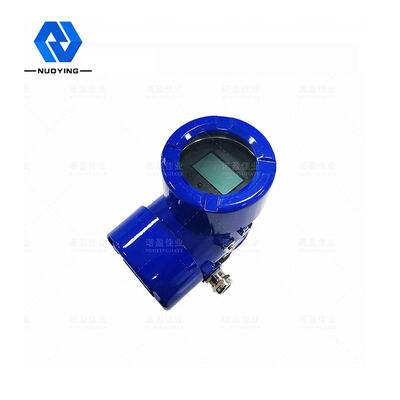

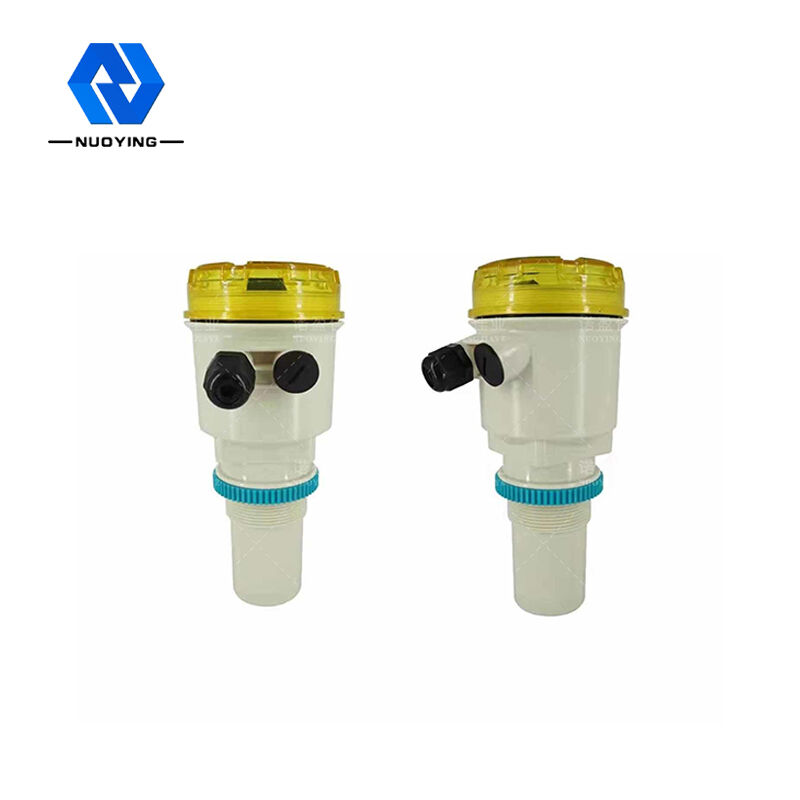

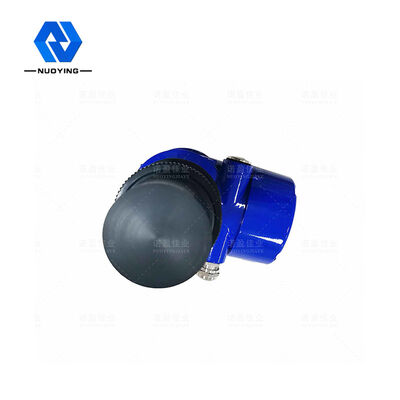

Αισθητήρας στάθμης δοχείου νερού υπερήχων 10 μοιρών 100 KHz Αισθητήρας PTFE

Αισθητήρας στάθμης δοχείου νερού υπερήχων 10 μοιρών 100 KHz Αισθητήρας PTFE

Ονομασία μάρκας:	Nuoying JIAYE
Αριθμός μοντέλου:	Nycsul-503
MOQ:	1
τιμή:	$100 to $1300
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	άπειρος

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Explosion proof certificate

Τυπική εφαρμογή:

Μέτρηση επιπέδου υγρού

Εύρος Συχνοτήτων:

40KHz, 100KHz

Τύπος ανιχνευτή:

Ολοκληρωμένος

Υλικό ανιχνευτή:

PP/PVC/PTFE / 304 (προαιρετικό)

Γωνία μέτρησης:

10°

Τροφοδοτικό:

24VDC 、 220VAC

Θερμοκρασία διεργασίας:

-20~+70℃

Πίεση επεξεργασίας:

Κανονική πίεση

Συσκευασία λεπτομέρειες:

30cm×25cm×20cm

Δυνατότητα προσφοράς:

άπειρος

Επισημαίνω:

100KHz υπερηχητικός αισθητήρας επιπέδων δεξαμενών νερού

υπερηχητικός αισθητήρας PTFE

υπερηχητική συσκευή αποστολής σημάτων επιπέδων δεξαμενών νερού σταθμών ύδατος PTFE

Περιγραφή προϊόντος

Μετρητής Στάθμης Υπερήχων Διανοητική Υλοποίηση Υλικό PVC Μη Επαφή Μέτρηση

Μετρητής Στάθμης Υπερήχων

Ο μετρητής στάθμης υπερήχων είναι ένας ψηφιακός μετρητής στάθμης ελεγχόμενος από μικροεπεξεργαστή. Στη μέτρηση παλμού υπερήχων από τον αισθητήρα (μετατροπέα), το ηχητικό κύμα που ανακλάται από την επιφάνεια του υγρού λαμβάνεται από τον ίδιο αισθητήρα, μέσω του πιεζοηλεκτρικού κρυστάλλου μετατρέπεται σε ηλεκτρικά σήματα, και ο χρόνος μεταξύ της εκπομπής και λήψης του ηχητικού κύματος για τον υπολογισμό της απόστασης από τον αισθητήρα στην επιφάνεια του υγρού που πρόκειται να μετρηθεί. Λόγω της χρήσης μη επαφής μέτρησης, το μετρούμενο μέσο είναι σχεδόν απεριόριστο, μπορεί να χρησιμοποιηθεί ευρέως σε διάφορες μετρήσεις ύψους υγρών και στερεών υλικών.

Απόσταση [m] = χρόνος × ταχύτητα ήχου /2 [m]

Ο τύπος αντιστάθμισης θερμοκρασίας της ταχύτητας του ήχου είναι: ταχύτητα ήχου περιβάλλοντος = 331,5 + 0,6× θερμοκρασία

Μετρητής Στάθμης Υπερήχων Τεχνική Παράμετρος

Τυπική εφαρμογή	Μέτρηση στάθμης υγρού
Εύρος συχνοτήτων	40KHz,100KHz
Τύπος ανιχνευτή	Ολοκληρωμένος
Υλικό ανιχνευτή	PP/PVC/PTFE/304(προαιρετικό)
Εύρος μέτρησης	0～20m
Ακρίβεια μέτρησης	＜0,25%(Εύρος＜20m)
Γωνία μέτρησης	10°
Τροφοδοσία	24VDC,220VAC
Θερμοκρασία διεργασίας	-20～+70℃
Πίεση διεργασίας	Κανονική πίεση
Σύνδεση διεργασίας	Σπείρωμα, Φλάντζα, Βάση στήριξης (προαιρετικό)
Έξοδος σήματος	4...20mA/HART/RS485...
Λειτουργία εμφάνισης	Στάθμη υγρού, απόσταση (κενό ύψος)
Ρύθμιση εξόδου	Ρύθμιση ανώτερου ορίου, ρύθμιση κατώτερου ορίου
Οθόνη	LC D
Υλικό περιβλήματος	Πολυπροπυλένιο/Αλουμίνιο
Βαθμός προστασίας	IP65,IP67
Βαθμός αντιεκρηκτικής προστασίας	ExiaⅡCT6 Ga

Μετρητής Στάθμης Υπερήχων Αρχή Μέτρησης

Η αρχή λειτουργίας του μετρητή στάθμης υπερήχων είναι ότι ο μετατροπέας υπερήχων (ανιχνευτής) εκπέμπει παλμό υψηλής συχνότητας ηχητικού κύματος όταν συναντά την επιφάνεια του μετρούμενου αντικειμένου (υλικού) ανακλάται και μετατρέπεται πίσω σε ηχητικό σήμα που λαμβάνεται από τον μετατροπέα σε ηλεκτρικό σήμα. Ο χρόνος διάδοσης των ηχητικών κυμάτων είναι ανάλογος της απόστασης από την επιφάνεια του αντικειμένου. Η σχέση μεταξύ της απόστασης διάδοσης του ήχου S και της ταχύτητας του ήχου C και του χρόνου διάδοσης του ήχου T μπορεί να εκφραστεί με έναν τύπο: S=C×T/2.

Καθώς ο εκπεμπόμενος παλμός υπερήχων έχει ένα ορισμένο πλάτος, το ανακλώμενο κύμα επικαλύπτεται με το εκπεμπόμενο κύμα σε μια μικρή περιοχή κοντά στον μετατροπέα, οπότε η τιμή της απόστασης δεν μπορεί να αναγνωριστεί και να μετρηθεί. Αυτή η περιοχή ονομάζεται τυφλό σημείο μέτρησης. Το μέγεθος της τυφλής περιοχής σχετίζεται με τον τύπο του μετρητή στάθμης υπερήχων.

Το τμήμα του ανιχνευτή εκπέμπει υπερηχητικό κύμα, το υπερηχητικό κύμα που συναντά τη διαφορά πυκνότητας του αέρα μεγαλύτερη από το μέσο θα ανακλαστεί, το ανακλώμενο κύμα λαμβάνεται από το τμήμα του ανιχνευτή, η απόσταση του ανιχνευτή από την επιφάνεια του υγρού (αντικειμένου) και ο χρόνος υπερήχων είναι ανάλογος:

※ σημείωση: το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών!
