Λεπτομέρειες:
|
| Τρόπος εγκατάστασης: | DN40-DN300 (τύπος φλαντζών σωλήνων) | Περιβαλλοντική θερμοκρασία: | -25~55℃ |
|---|---|---|---|
| Θερμοκρασία αποθήκευσης: | -40~60℃ | Κατεύθυνση ροής: | Διαβιβάστε και αντιστρέψτε |
| Εκτιμημένη πίεση: | 1.0M PA (η ειδική πίεση μπορεί να προσαρμοστεί) | Βαθμός προστασίας: | IP68 |
| Υψηλό φως: | IP68 Ηλεκτρομαγνητικός μετρητής νερού,Ηλεκτρομαγνητικός μετρητής νερού DN300,ηλεκτρομαγνητικός μετατροπέας ροής DN40 |
||

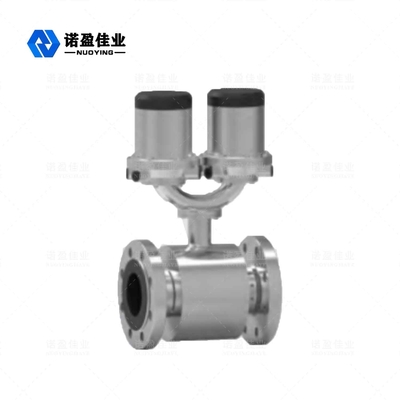

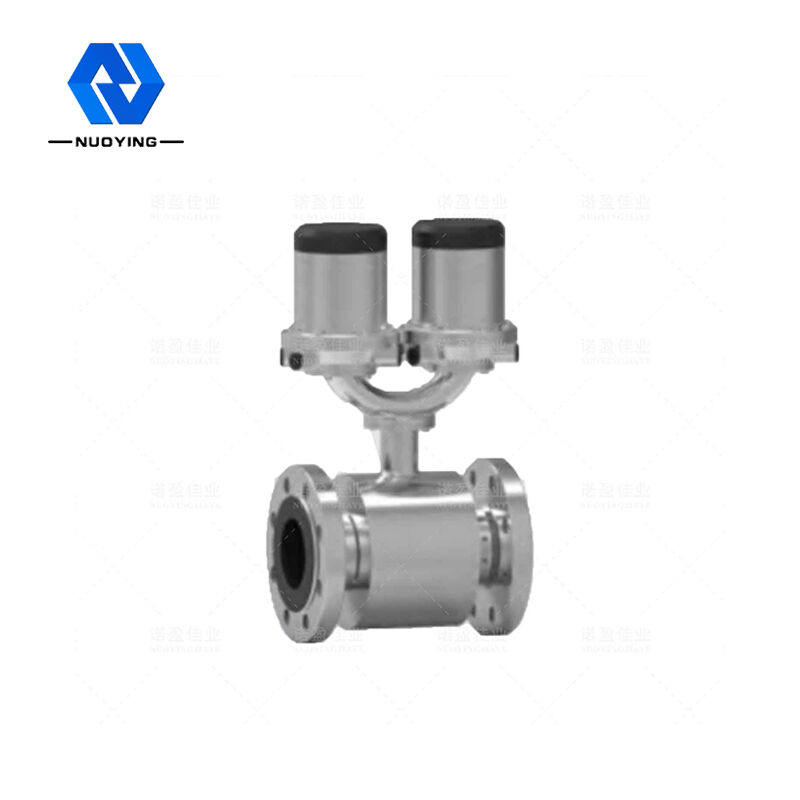

Ηλεκτρομαγνητικός μετρητής νερού NYLD-S
Η Νέα ΥόρκηΟ ηλεκτρομαγνητικός μετρητής νερού LD-S είναι ένας μετρητής νερού ηλεκτρομαγνητικής επαγωγής που λειτουργεί με μπαταρία και μπορεί να εγκατασταθεί οπουδήποτε χωρίς να θυσιάζεται η ακρίβεια και η απόδοση.Δεν απαιτεί την κύρια παροχή ρεύματος. Είναι ειδικά σχεδιασμένο για μεμονωμένες εφαρμογές νερού όπως η απόσυρση νερού, η διανομή δικτύου σωληνώσεων, οι χρεώσεις μέτρησης και η άρδευση.Διαθέτει έξυπνες πληροφορίες και υψηλή απόδοση μέτρησης, η οποία είναι εύκολη στην εγκατάσταση και εξοικονομεί επενδύσεις από τον χρήστη.
Ηλεκτρομαγνητικός μετρητής νερού NYLD-S Τεχνικός Παράμετροι
| Ισχύον πρότυπο |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (βαθμός προστασίας κατοικίας) (IP) (κωδικός) |
|
Ονομαστική πίεση Βαθμός θερμοκρασίας Λειτουργία εγκατάστασης Μορφή ηλεκτροδίου |
1,0M Pa (η ειδική πίεση μπορεί να προσαρμοστεί) -20-80℃ DN40-DN300 (τύπος φλάντζας σωλήνα) Τυπικό σταθερό |
| Υλικό δομής |
Ηλεκτρόδιο: 316L Επένδυση: φυσικό καουτσούκ NR Φλάντζα: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα Σώμα: ανθρακούχο χάλυβα, ανοξείδωτο ατσάλι |
|
Παροχή ηλεκτρικού ρεύματος |
3,6V Διπλή τροφοδοσία 3,6V+24V (9VDC-32VDC) Διπλή τροφοδοσία 3,6V+220V 85VAC- 265VAC (μόνο χωριστού τύπου) 3,6V + ηλιακή ενέργεια (μόνο χωριστού τύπου) |
|
Θερμοκρασία περιβάλλοντος Θερμοκρασία αποθήκευσης Σήμα εξόδου |
(-25~55)℃ (-40~60)℃ Παλμός (για βαθμονόμηση) |
| Τρομάζω | Αντίστροφη ροή, χαμηλή μπαταρία μπαταρίας λιθίου, στιγμιαία ροή, πίεση, άνω και κάτω όρια, άδειος σωλήνας, συναγερμός διέγερσης |
|
Βαθμός προστασίας Κατεύθυνση της ροής |
IP68 Εμπρός και πίσω |
| Επικοινωνία | RS-485 (πρωτόκολλο ModBus) |
Ηλεκτρομαγνητικός μετρητής νερού NYLD-S Χαρακτηριστικά σχεδίου
◎ Ο μετρητής είναι εύκολος στην εγκατάσταση: ο μετρητής μπορεί να θαφτεί υπόγεια ή να εγκατασταθεί στο πηγάδι.Ο σχεδιασμός IP68 (NEMA6P) δεν επηρεάζεται από τη θέση εγκατάστασης του μετρητή στο σωλήνα και δεν απαιτείται φίλτρο.
◎ Χαμηλή απώλεια πίεσης: ο σωλήνας μέτρησης ευθύγραμμης ροής εξασφαλίζει ελάχιστη απώλεια πίεσης, ακόμη και στον υψηλότερο ρυθμό ροής, που μειώνει την πίεση ολόκληρου του συστήματος δικτύου και βοηθά στην αποφυγή υπερβολικής πίεσης στην αντλία, προκαλώντας τη ρήξη του σωλήνα και διαρροή.
◎ Μηδενική συντήρηση: χρησιμοποιήστε τη σχεδίαση χωρίς κινούμενα μέρη και η διάρκεια ζωής της μπαταρίας μπορεί να φτάσει τα πέντε χρόνια.
◎ Αμφίδρομη μέτρηση: χρησιμοποιήστε μόνο ένα μέτρο για αμφίδρομη μέτρηση ροής.
◎ Μετρητής έξυπνου τύπου: χρησιμοποιήστε μόνο ένα μετρητή για μέτρηση διαρροών, λειτουργία εγγραφής δεδομένων και αυτοέλεγχο σφαλμάτων.
Ηλεκτρομαγνητικός μετρητής νερού NYLD-S Ταξινόμηση
NYLD-S Ηλεκτρομαγνητικός μετρητής νερού διαστάσεων Σχέδιο
| DN(mm) | H(mm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Φ18 |
| 50 | 432 | 200 | 165 | 125 | 4-Φ18 |
| 65 | 452 | 200 | 185 | 145 | 4-Φ18 |
| 80 | 462 | 250 | 200 | 160 | 8-Φ18 |
| 100 | 492 | 250 | 220 | 180 | 8-Φ18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Φ18 8-Φ22 12-Φ22 12-Φ22 12-Φ22 |
