Λεπτομέρειες:
|
| Ονομαστική διάμετρος: | 15~800mm | Σειρά ποσοστού ροής: | 0.5-10m/s |
|---|---|---|---|
| Ακρίβεια: | ±0.5%R, ±1%R (κάτω από DN200) | Παραγωγή σημάτων: | 4-20mA |
| Περιβαλλοντική υγρασία: | 5%~95% | Βαθμός προστασίας: | IP65, μπορεί να προσαρμοστεί μέχρι IP68 |
| Υψηλό φως: | Μετρητής ροής νερού Mag 2,5Mpa,Ονομαστική διάμετρος μετρητή ροής νερού Mag |
||

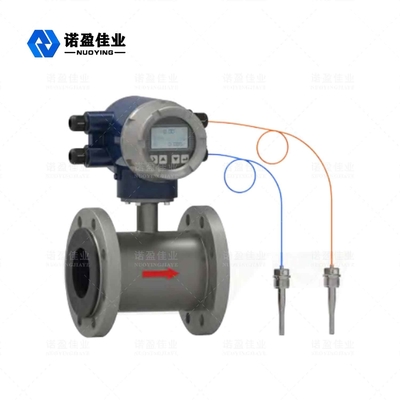

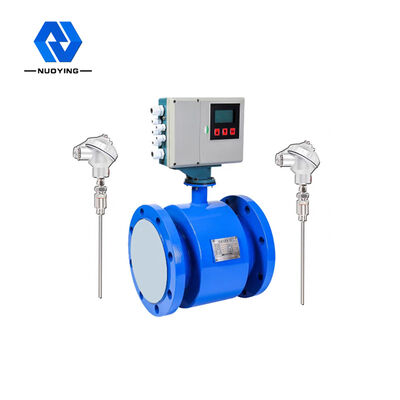

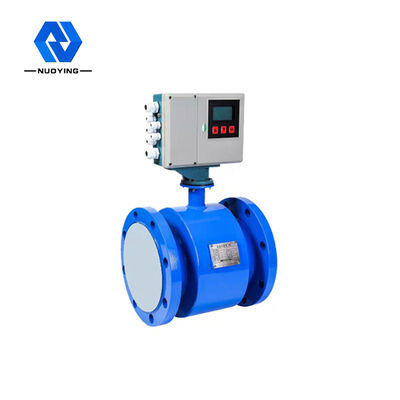

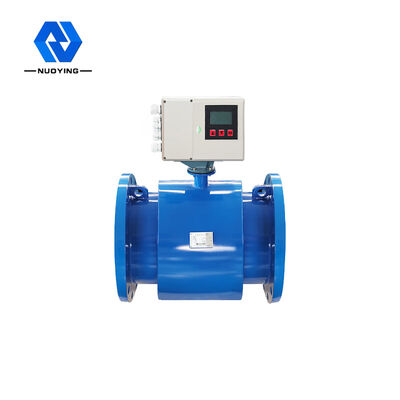

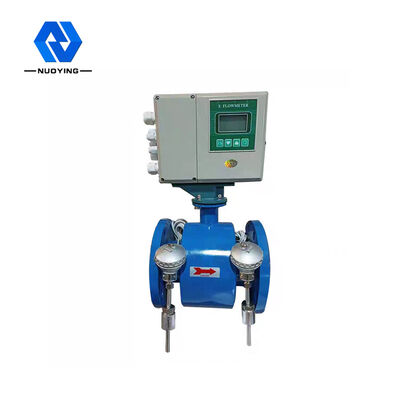

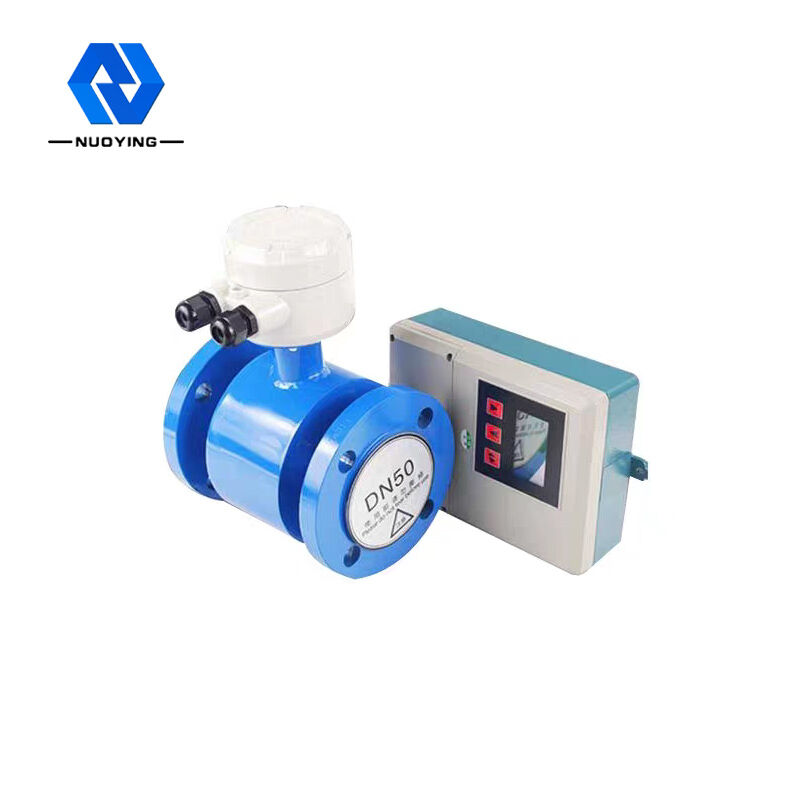

NYLL-CH Ηλεκτρομαγνητική θερμότητα Meter
Η Νέα ΥόρκηΟ ηλεκτρομαγνητικός μετρητής θερμότητας LL-CH έχει σχεδιαστεί για την ειδική εφαρμογή έξυπνου σταθμού κατανεμημένης ενέργειας και ανταλλαγής θερμότητας κτιρίων, ο οποίος μπορεί να μετρήσει άμεσα τη ροή και το κρύο και τη θερμότητα.Δεν χρειάζεται επιπλέον αθροιστή ροής και Pt1000.Είναι εύκολο στην εγκατάσταση με χαμηλό κόστος.Ο αισθητήρας ηλεκτρομαγνητικής ροής χρησιμοποιείται ως ηλεκτρομαγνητικός μετρητής θερμότητας για την ανίχνευση του ρυθμού ροής του ρευστού μεταφοράς θερμότητας και έχει τα χαρακτηριστικά υψηλής ακρίβειας, μεγάλου εύρους εφαρμογής και βολικής και απλής ηλεκτρονικής βαθμονόμησης.
NYLL-CH Ηλεκτρομαγνητική θερμότητα MeterΤεχνικές παράμετροι
|
Πρότυπο Ονομαστική διάμετρος Εύρος ρυθμού ροής Ακρίβεια Μέση αγωγιμότητα |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5-10 m/s ±0,5%R, ±1%R (κάτω από DN200) Η θεωρητική τιμή ≥5uS/cm, η πραγματική αξία χρήσης ≥30uS/cm. |
|||
| Ονομαστική πίεση | Τυπικό 1,0 MPa | Προαιρετικά 1,6 MPa | Προαιρετικά 2,5 MPa | Προαιρετικά 4,0 MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Θερμοκρασία περιβάλλοντος |
Αισθητήρας Ενσωματωμένος τύπος |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Υψηλότερο μέσο θερμοκρασία |
Ενσωματωμένος τύπος | +80 ℃ | ||
|
Ξεχωριστός τύπος |
Επένδυση από νεοπρένιο (CR) | +80 ℃ | ||
| Καουτσούκ σιλικόνης (FVMQ) | -20-+250℃ | |||
|
Τεφλόν (PFA) Επένδυση PTFE (F4) Επένδυση από πολυφθοροαιθυλένιο προπυλένιο (F46) |
+80℃或+120℃ | |||
|
Σήμα εξόδου Μέγεθος θύρας καλωδίου Τάση ισχύος Κατανάλωση ισχύος Λειτουργία επικοινωνίας Σήμα ηλεκτροδίου και γήινου ηλεκτροδίου Μορφή ηλεκτροδίου Αριθμός ηλεκτροδίων Φλάντζα σύνδεσης Φλάντζα σύνδεσης |
4 -20 mA;παλμός / συχνότητα 2 kHz (προεπιλογή), SKHz (Μέγ.): M20*1.5 (τυπική νάιλον αδιάβροχη άρθρωση, προαιρετική μεταλλική άρθρωση ανθεκτική στις εκρήξεις) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS -485, υποστηρίζει τυπικό πρωτόκολλο MODBUS - RTU, πρωτόκολλο HART, GPRS Ανοξείδωτο ατσάλι 316L, Hastelloy C, Hastelloy B, τιτάνιο, ταντάλιο, πλατίνα Τα ηλεκτρόδια ενσωματωμένου τύπου, εξωτερικής εισαγωγής τύπου πρέπει να προσαρμοστούν Τυπικά 3-4 ηλεκτρόδια (2 ηλεκτρόδια μέτρησης, 十a ηλεκτρόδια γείωσης), διαμορφωμένα κατά διαμέτρημα Σύμφωνα με το εθνικό πρότυπο GB9119 (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη) Σύμφωνα με το εθνικό πρότυπο GB9119 (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη) |
|||
| Υλικό δακτυλίου γείωσης | Ανοξείδωτος χάλυβας, ανοξείδωτος χάλυβας που περιέχει μολυβδαίνιο | |||
| DN15-DN450 | Ανοξείδωτος χάλυβας lCr18Ni9Ti (κανονικός ωστενιτικός ανοξείδωτος χάλυβας SUS321) | |||
| Υλικό στέγασης | Ο τυπικός ανθρακούχος χάλυβας, ο ανοξείδωτος χάλυβας πρέπει να προσαρμοστεί | |||
| Βαθμός προστασίας | Ξεχωριστός τύπος IP68, IP65 | |||
| Ενσωματωμένος τύπος IP65 | ||||
NYLL-CH Ηλεκτρομαγνητική θερμότητα MeterΕκτέλεση Παράμετροι
| Παροχή ηλεκτρικού ρεύματος | Αισθητήρας θερμοκρασίας 220VAC/24VDC Pt1000 |
| Λειτουργία επικοινωνίας | RS-485 Ακρίβεια μέτρησης θερμοκρασίας ±Q1°C |
| Πρωτόκολλο επικοινωνίας | Modbus- RTUBACnet Μέση θερμοκρασία 2-180°C |
| Μέγιστη απόσταση επικοινωνίας | 400 m Εύρος διαφοράς θερμοκρασίας 2K-80K |
| Βαθμός ακρίβειας | 2 τάξη Αποθήκευση δεδομένων Ιστορικά δεδομένα για 18 μήνες |
| Θέση εγκατάστασης | Ο σωλήνας εισόδου, ο σωλήνας επιστροφής είναι προαιρετικοί Θερμοκρασία περιβάλλοντος -10°C-60°C |
NYLL-CH Ηλεκτρομαγνητική θερμότητα Meter Αρχή λειτουργίας
Το ζεστό νερό (κρύο νερό) που παρέχεται από μια πηγή θερμότητας ρέει σε ένα σύστημα ανταλλαγής θερμότητας (καλοριφέρ, σύστημα εναλλαγής θερμότητας ή σύνθετο σύστημα που αποτελείται από αυτά) σε υψηλότερη (χαμηλότερη) θερμοκρασία και ρέει σε χαμηλότερη (υψηλότερη) θερμοκρασία. Κατά τη διάρκεια αυτής της διαδικασίας, η θερμότητα απελευθερώνεται ή απορροφάται στον χρήστη μέσω της ανταλλαγής θερμότητας (Σημείωση: αυτή η διαδικασία περιλαμβάνει τη διαδικασία ανταλλαγής ενέργειας του συστήματος θέρμανσης και του συστήματος ψύξης).
Όταν το νερό ρέει μέσα από το σύστημα ανταλλαγής θερμότητας, η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα υπολογίζεται και εμφανίζεται από την αριθμομηχανή, σύμφωνα με τον ρυθμό ροής gτi1 που εμφανίζεται από τον αποστολέα ροής και τη θερμοκρασία του οπισθίου αέρα που δίνεται από τον αισθητήρα θερμοκρασίας pτ0aired. και ο χρόνος που περνά η ροή του νερού.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Ε: η ποσότητα θερμότητας που απελευθερώνεται ή απορροφάται από το σύστημα, Jor kWh.Qm: η μάζα του νερού που ρέει μέσω του μετρητή θερμότητας, kg/h.
Qv· η ροή όγκου του νερού που ρέει μέσω του μετρητή θερμότητας, m3/h.P: η πυκνότητα του νερού που ρέει μέσω του μετρητή θερμότητας, kg / ms.
△h: η διαφορά ενθαλπίας του νερού στις θερμοκρασίες εισόδου και εξόδου του συστήματος ανταλλαγής θερμότητας, J/kg.
T: χρόνος, h;
NYLL-CH Ηλεκτρομαγνητική θερμότητα Meter Χαρακτηριστικά σχεδίου
◎Μέτρηση κρύου και θερμότητας: ο μετατροπέας έχει τη λειτουργία της απευθείας μέτρησης του κρύου και της θερμότητας και είναι εξοπλισμένος με 2 τυπικά Pt1000.Δεν χρειάζεται να είναι εξοπλισμένο με αθροιστή ροής ψυχρής και θερμότητας για τη διευκόλυνση της εγκατάστασης και τη μείωση του κόστους αγοράς και εγκατάστασης.
Υψηλή αξιοπιστία: Μετά από αυστηρές δοκιμές όπως ηλεκτρομαγνητική συμβατότητα, ασφάλεια, υψηλή και χαμηλή θερμοκρασία, που είναι υψηλότερα από τα εθνικά πρότυπα GB/T17616, GB/2423, GB/T16499.
◎Γρήγορη απόκριση: Χρησιμοποιήστε 32BitMCU, 24BitADC και βελτιστοποιημένο αλγόριθμο φιλτραρίσματος, γρήγορη απόκριση, ακριβή και σταθερά δεδομένα μέτρησης, κατάλληλα για μέτρηση και έλεγχο όταν ο εξοπλισμός ταιριάζει.
◎Ηλεκτρόδιο γείωσης: Τεχνολογία με δίπλωμα ευρεσιτεχνίας NONCON, η οποία σχηματίζει ισορροπία μέτρησης στο τμήμα μέτρησης και εξαλείφει το σφάλμα μέτρησης που προκαλείται από κακή γείωση για να εξασφαλίσει μακροπρόθεσμη ακρίβεια μέτρησης.Δεν χρειάζεται να είναι εξοπλισμένο με δακτύλιο γείωσης για μείωση του κόστους υλικού και εγκατάστασης.
◎Ξεχωριστή τεχνολογία IP68: χρησιμοποιήστε ειδικά λεπτομερή τεχνολογία σχεδιασμού IP68, χρησιμοποιήστε ειδικό εισαγόμενο στεγανωτικό IP68, ειδικό καλώδιο IP68 και σχεδιασμό πολλαπλών σφραγίδων IP68 για να αποτρέψετε τη συμπύκνωση του ξεχωριστού αισθητήρα IP68.
◎Υψηλός λόγος σήματος προς θόρυβο: ο αισθητήρας χρησιμοποιεί τεχνολογία υψηλής αναλογίας σήματος προς θόρυβο.Ο μετατροπέας χρησιμοποιεί εξαρτήματα χαμηλού θορύβου και υψηλής ακρίβειας και τεχνολογία σχεδιασμού για τη διευκόλυνση της μέτρησης της ελάχιστης ροής.
◎Σχεδιασμός χαμηλής ισχύος.βελτιστοποιημένος σχεδιασμός κυκλώματος διέγερσης, η κατανάλωση ενέργειας μειώνεται περισσότερο από 3 φορές σε σύγκριση με τα συμβατικά ηλεκτρομαγνητικά ροόμετρα και μπορεί να επιτύχει εξοικονόμηση ενέργειας σε μεγάλο αριθμό εφαρμογών.
◎Κινεζική οθόνη: χρησιμοποιήστε την κινεζική οθόνη LCD για εύκολη κατανόηση και λειτουργία
◎Βελτιστοποιημένη τεχνολογία τροφοδοσίας: χρησιμοποιήστε βελτιστοποιημένο σχεδιασμό τροφοδοσίας, ώριμη και αξιόπιστη τεχνολογία, υψηλή απόδοση μετατροπής και αξιόπιστη μακροχρόνια χρήση.
◎Γρήγορη καλωδίωση: χρησιμοποιήστε το διεθνές μπλοκ ακροδεκτών της καλύτερης επωνυμίας, το οποίο είναι γρήγορο, βολικό και αξιόπιστο, για να εξασφαλίσετε σταθερή και αξιόπιστη μακροπρόθεσμη μέτρηση.
◎Σήμα εξόδου: εξοπλισμένο με πρότυπο RS-485, (4-20) mA, συχνότητα / παλμό, γρήγορη απόκριση εξόδου και η θύρα παρέχεται με μέτρα προστασίας όπως αντικεραυνική προστασία.
