Λεπτομέρειες:
|
| Ονομαστική διάμετρος: | DN6mm 〜 DN3000mm | Κατεύθυνση ροής: | Θετικός και αρνητικός |
|---|---|---|---|
| Βαθμός ακρίβειας: | τύπος σωλήνων: 0,5 βαθμός 1,0 βαθμός Σύνδεση: 1.5 βαθμός, βαθμός 2,0 | Παραγωγή επικοινωνίας: | Rs485 πρωτόκολλο επικοινωνίας MODBUS, διεπαφή επικοινωνίας ΑΡΣΕΝΙΚΏΝ ΕΛΑΦΙΏΝ |
| Παραγωγή σημάτων: | 4-20mA, | Λειτουργούσα θερμοκρασία: | -20~90℃ -30~180℃ |
| Περιβαλλοντική υγρασία: | 5%~95% | Βαθμός προστασίας: | IP65, μπορεί να προσαρμοστεί μέχρι IP67 |
| Υψηλό φως: | Σωληνοειδής ηλεκτρομαγνητικός μετρητής ροής,Ηλεκτρομαγνητικός μετρητής ροής Υψηλής αξιοπιστίας,RS485 μαγνητικός μετρητής ροής αποβλήτων |
||

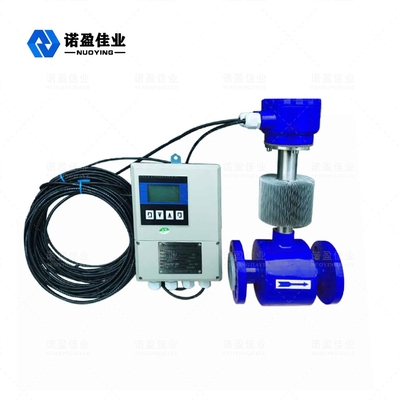

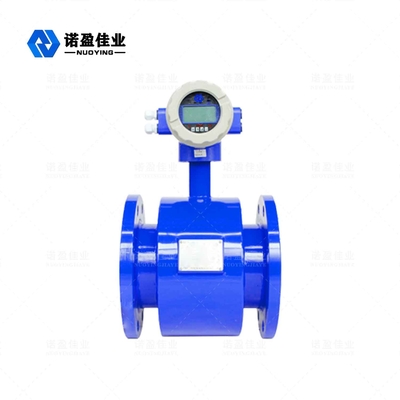

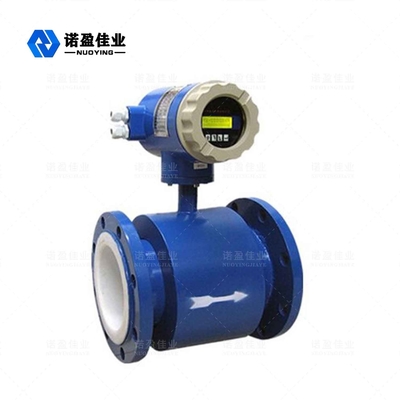

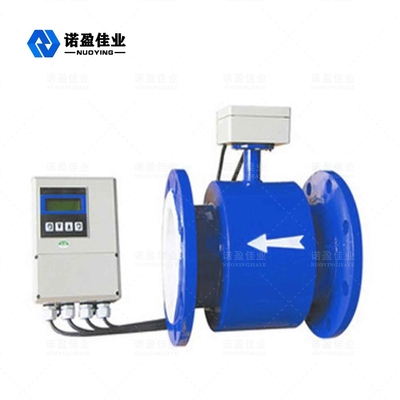

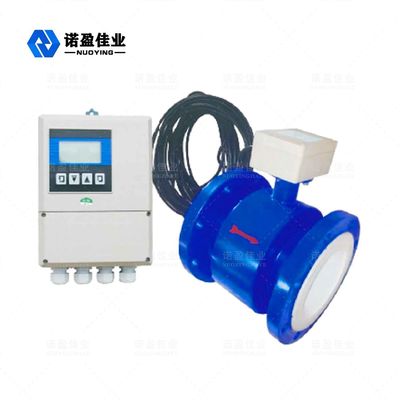

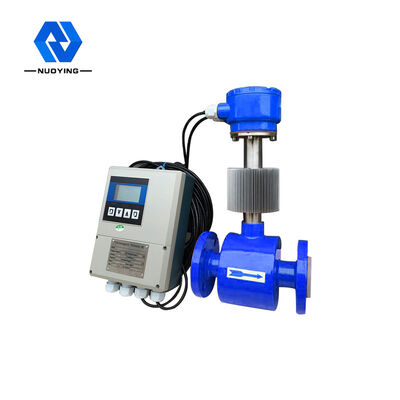

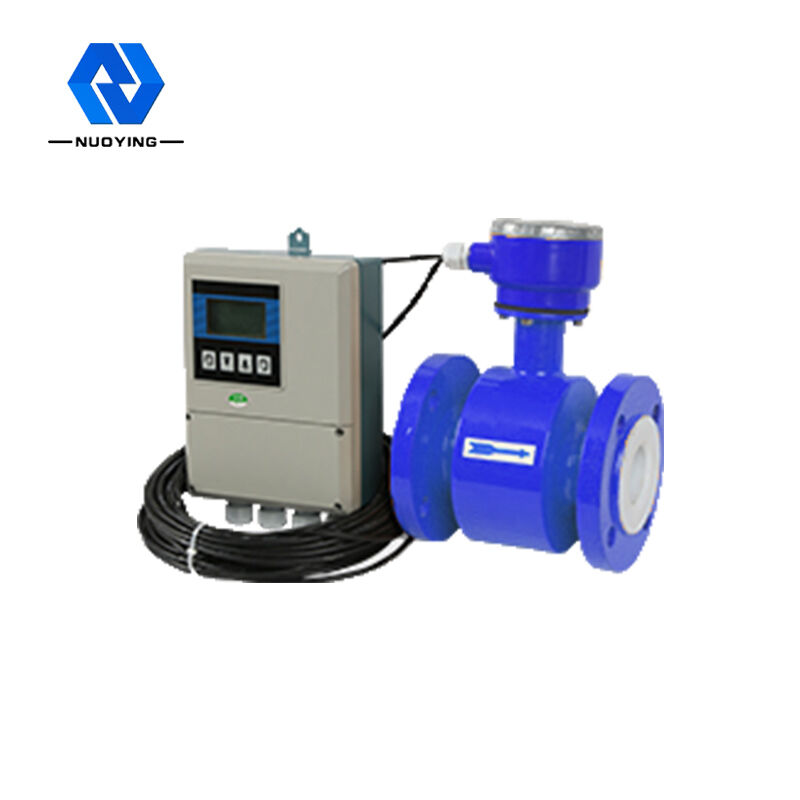

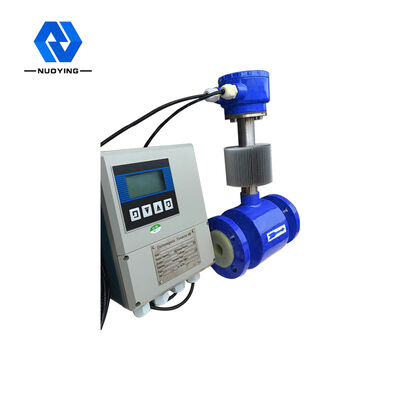

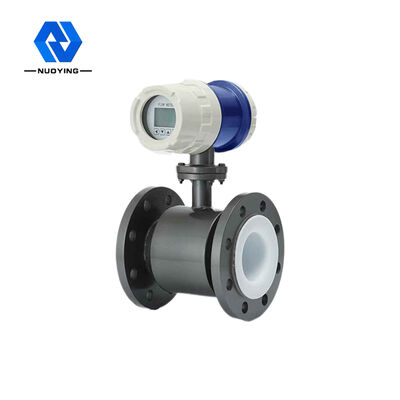

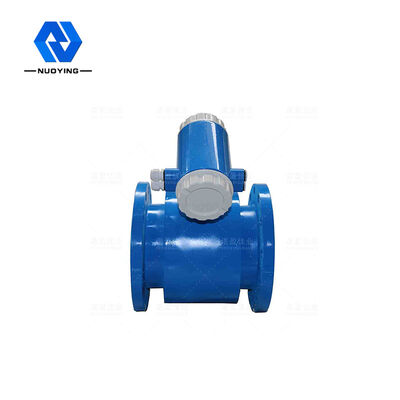

Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLD
Το NYLDΤο σωληνωτό ηλεκτρομαγνητικό ροόμετρο είναι ένα ροόμετρο με υψηλή ακρίβεια και υψηλή αξιοπιστία. Χρησιμοποιείται για τη μέτρηση της ογκομετρικής ροής αγώγιμου υγρού και πολτού σε κλειστούς αγωγούς και χρησιμοποιείται ευρέως σε χάλυβα, ηλεκτρική ενέργεια, πετρέλαιο, χημική βιομηχανία, άνθρακα, μεταλλουργία, ορυκτά πόρων, χαρτοποιίας, ύδρευσης και αποχέτευσης, τροφίμων, φαρμάκων και άλλων βιομηχανιών.
Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLD Τεχνικός Παράμετροι
| Παροχή ηλεκτρικού ρεύματος | AC220V 50Hz /DC24V/3,6V |
| Διαρροή ισχύος | <15W (Υποστήριξη της κατανάλωσης ενέργειας με τον αισθητήρα) |
| Εμφάνιση του κουμπιού | Στην κινεζική και αγγλική οθόνη, μπορούν να εμφανιστούν ο στιγμιαίος ρυθμός ροής, ο αθροιστικός ρυθμός ροής και η οθόνη συναγερμού (ο συναγερμός ανοιχτού κυκλώματος διέγερσης, ο συναγερμός ελέγχου εναέριας κυκλοφορίας και ο συναγερμός υπέρβασης ορίου ροής). Ελαφρύ άγγιγμα τεσσάρων φιλμ διακόπτες για ρύθμιση δεδομένων |
| Κανω ΕΓΓΡΑΦΗ | Προώθηση συνολικού ποσού, αντιστροφή συνολικού ποσού |
| Σήμα εξόδου | Αμφίδρομες δύο δρόμων, πλήρης απομόνωση 0〜10mA/4〜20mA |
| αντίσταση φορτίου: 0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
Έξοδοι ροής προς τα εμπρός και αντίστροφα, το ανώτατο όριο συχνότητας εξόδου μπορεί να ρυθμιστεί εντός 15.000 H z. Ο συλλέκτης τρανζίστορ με έξοδο συχνότητας φωτοηλεκτρικού διαχωρισμού έχει αμφίδρομη έξοδο ανοιχτού κυκλώματος. Η εξωτερική τροφοδοσία ρεύματος δεν πρέπει να είναι μεγαλύτερη από 35 V και να συλλέγεται κατά τη διεξαγωγή Το μέγιστο μέγιστο ρεύμα είναι 50 mA. |
|
| Δύο έξοδοι συναγερμού ανοιχτού κυκλώματος του συλλέκτη τρανζίστορ με φωτοηλεκτρική μόνωση. Η εξωτερική τροφοδοσία ρεύματος δεν είναι μεγαλύτερη από 35 V και το μέγιστο ρεύμα του συλλέκτη είναι 250 mA όταν ανάβει η έξοδος συναγερμού. Κατάσταση συναγερμού: ρευστός έλεγχος εναέριας κυκλοφορίας, αποσύνδεση διέγερσης γραμμή, Ροή πέρα από το όριο. | |
| Υποστηρίζει την ακρίβεια | ± 0, 5% της υποδεικνυόμενης τιμής, ± 0, 3% ή ± 0, 2% της προαιρετικής υποδεικνυόμενης τιμής |
| Η σταθερά χρόνου απόσβεσης | Οι συνεχείς μεταβλητές κυμαίνονται από 0 έως 100s |
| Λειτουργία επικοινωνίας | Προαιρετική διεπαφή επικοινωνίας RS232C ή RS485, πρωτόκολλο επικοινωνίας HART, με ρεκόρ αντικεραυνικής προστασίας (10 χρόνια) |
| Απώλεια προστασίας ισχύος | Ο εσωτερικός σχεδιασμός του οργάνου δεν έχει ρολόι πτώσης ισχύος και μπορεί να αποθηκεύσει 16 πτώσεις ισχύος |
| Βαθμός προστασίας | IP 65, μπορεί να προσαρμοστεί μέχρι IP67 |
| Αντιεκρηκτική βαθμίδα | Exia II CT5/Exd II CT5 (επιλέξιμο) |
Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLD Λειτουργικός Αρχή
Η αρχή της μέτρησης βασίζεται στον νόμο του Faraday για την ηλεκτρομαγνητική επαγωγή. Δηλαδή, όταν το αγώγιμο υγρό κινείται στο μαγνητικό πεδίο, το επαγόμενο ηλεκτρικό δυναμικό δυναμικό εμφανίζεται στον αγωγό.E είναι: E=KBVD
Κ: Σταθερά οργάνου
Β: Αντοχή μαγνητικής επαγωγής
V: Μέση ταχύτητα ροής στο τμήμα του σωλήνα
D: εσωτερική διάμετρος του σωλήνα
Για μετρήσεις ροής, το ρευστό ρέει μέσα από ένα μαγνητικό πεδίο κάθετο προς την κατεύθυνση ροής. Η ροή ενός αγώγιμου υγρού προκαλεί ένα σήμα τάσης ανάλογο με τον μέσο ρυθμό ροής (δηλ. τον ρυθμό ροής όγκου). Το σήμα της τάσης επαγωγής ανιχνεύεται από δύο ηλεκτρόδια σε άμεση επαφή με το υγρό και μεταδίδονται στον ενισχυτή με καλώδιο και στη συνέχεια μετατρέπονται σε ομοιόμορφο σήμα εξόδου ρεύματος.
Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLD Χαρακτηριστικά σχεδίου
◎Η ακρίβεια της μέτρησης δεν επηρεάζεται από αλλαγές στην πυκνότητα του ρευστού, το ιξώδες, τη θερμοκρασία, την πίεση και την ηλεκτρική αγωγιμότητα.
◎Σωλήνας μέτρησης χωρίς εξαρτήματα ροής απόφραξης, χωρίς απώλεια πίεσης, απαιτήσεις ευθείας διατομής.
◎ Ο μετατροπέας χρησιμοποιεί οθόνη οπίσθιου φωτισμού LCD που διευκολύνει τις μετρήσεις σε άμεσο ηλιακό φως ή σε σκοτεινά δωμάτια.
◎Με τις παραμέτρους που ορίζονται από το κουμπί αφής υπερύθρων, η πλάκα κάλυψης του μετατροπέα μπορεί επίσης να ρυθμιστεί με ασφάλεια χωρίς να ανοίγει σε σκληρό περιβάλλον.
◎Ο μετρητής ροής είναι ένα αμφίδρομο σύστημα μέτρησης με τρεις ολοκληρωτές: προς τα εμπρός, προς τα πίσω και τη συνολική διαφορά.θετική και αντίστροφη ροή.
◎Και έχει ποικιλία εξόδου: ρεύμα, παλμό, ψηφιακή επικοινωνία, HART.
◎ Ο μετατροπέας έχει τις λειτουργίες εξόδου συναγερμού αυτοδιάγνωσης, εξόδου συναγερμού ανίχνευσης χωρίς φορτίο, άνω και κάτω εξόδου συναγερμού ροής, ελέγχου παρτίδας και ούτω καθεξής.
◎ Δεν μπορεί να χρησιμοποιηθεί μόνο για γενική ανίχνευση διεργασιών, αλλά και για τη μέτρηση ορυκτού πολτού, πολτού και υγρού πολτού.
◎ Το ηλεκτρομαγνητικό ροόμετρο υψηλής τάσης υιοθετεί τεχνολογία επένδυσης πλέγματος PFA, αντίσταση υψηλής πίεσης, αντίσταση αρνητικής πίεσης, που εφαρμόζεται ειδικά σε πετροχημικές, ορυκτές και άλλες βιομηχανίες.
◎Μπορούν να χρησιμοποιηθούν αντιεκρηκτικά όργανα στα αντίστοιχα αντιεκρηκτικά σημεία.
Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLDΧαρακτηριστικά και Πεδίο εφαρμογής
Ο έξυπνος μετατροπέας οθόνης κινεζικής και αγγλικής τύπου NYLD χρησιμοποιεί έναν ενσωματωμένο μικροεπεξεργαστή 16 bit. Πλήρης ψηφιακή επεξεργασία, με λειτουργία μέτρησης ροής δύο κατευθύνσεων, στιγμιαία ροή και υπολογισμό θετικού και αντίστροφης συσσώρευσης και διαφοράς προϊόντος, που χρησιμοποιείται για τη μέτρηση της ροής όγκου αγώγιμων μέσων όπως καθαρό νερό, λύματα, οξύ, αλκάλιο, διάλυμα άλατος ή υγρό-στερεό υγρό δύο φάσεων.
Σωληνοειδές Ηλεκτρομαγνητικό Ροόμετρο NYLD Επιλογή
