Λεπτομέρειες:
|
| Χαρακτηριστική εφαρμογή: | Υγρή μέτρηση επιπέδων | ProbeMaterial: | PP/PVC/PTFE/304 (προαιρετικός) |
|---|---|---|---|
| Ακρίβεια: | <0.25% | Measuringangle: | 10° |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC、 220VAC | Πίεση διαδικασίας: | Κανονική πίεση |
| Παραγωγή σημάτων: | 4… 20mA/HART/RS485… | Επίδειξη: | LCD |
| Υψηλό φως: | Ψηφιακός πομπός στάθμης υπερήχων,ψηφιακός πομπός στάθμης 20m,20m αισθητήρας στάθμης ήχου |
||

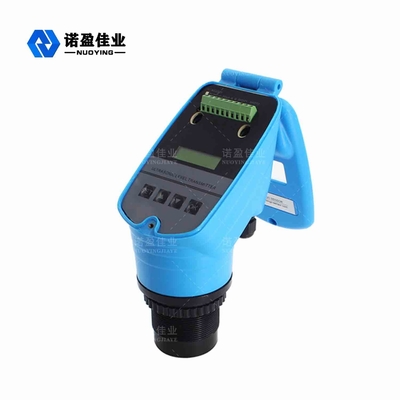

Ψηφιακός υπερηχητικός αισθητήρας στάθμης πομπού μετρητή στάθμης υγρού καυσίμου
Πομπός επιπέδου υπερήχων

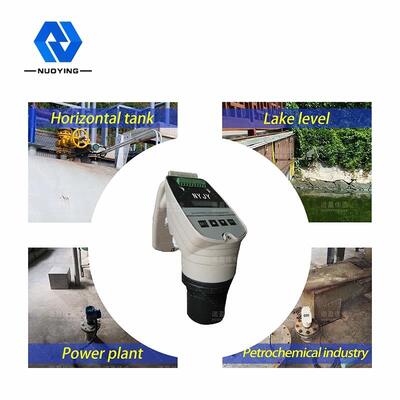

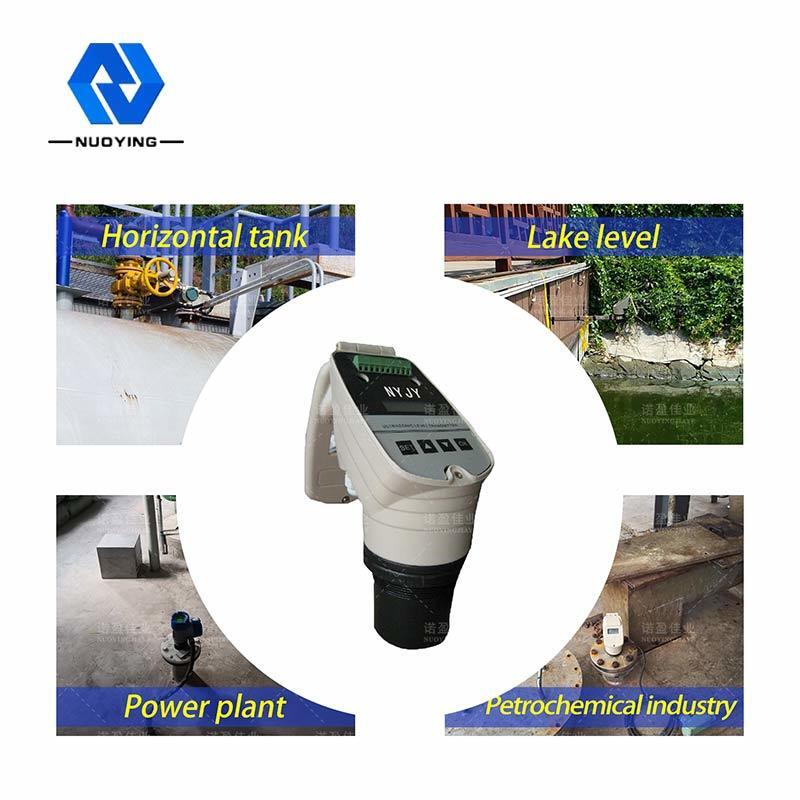

Η μέτρηση στάθμης υπερήχων είναι τοποθετημένη στην κορυφή του σκάφους.Υπό τον έλεγχο της ηλεκτρονικής μονάδας, ο ανιχνευτής εκπέμπει παλμό υπερήχων σε μετρημένο μέσο.Το ηχητικό κύμα ανακλάται από την επιφάνεια του μέσου, ένα μέρος της ηχούς ανάκλασης λαμβάνεται από τον καθετήρα και μετατρέπεται σε ηλεκτρικό σήμα.Από την εκπομπή του υπερηχητικού κύματος έως τη νέα λήψη, ο χρόνος είναι ευθέως ανάλογος με την απόσταση από τον αισθητήρα έως το μετρούμενο μέσο.Η ηλεκτρονική μονάδα ανιχνεύει το χρόνο και υπολογίζει την μετρημένη απόσταση σύμφωνα με τη γνωστή ταχύτητα ήχου.Χρησιμοποιήστε την αφαίρεση για να λάβετε την τιμή της μέσης θέσης.Χρησιμοποιείται ευρέως σε ανοιχτό σωλήνα, δεξαμενή πετρελαίου, αντλιοστάσιο, πύργο νερού, φράγμα, ανοιχτό κανάλι, διαφορά μεταξύ των επιπέδων κ.λπ.
Πομπός επιπέδου υπερήχωνΤεχνικές παράμετροι
|
Ονομασία προϊόντος |
Αισθητήρας στάθμης υπερήχων |
|
Εύρος μέτρησης |
20~30m (υγρό);10~15m (στερεό) |
|
Περιοχή τυφλών |
0,6~0,8μ |
|
Ακρίβεια |
0,2% του πλήρους εύρους μέτρησης (στον αέρα) |
|
Ανάλυση της οθόνης |
1 εκ |
|
Τρέχουσα έξοδος |
4~20mA |
|
Ανάλυση εξόδου |
0,03% του πλήρους εύρους μέτρησης |
|
Φορτίο εξόδου |
0~600Ω |
|
Έξοδος ρελέ |
έλεγχος toplim και κατώτερου ορίου |
|
Προδιαγραφές ρελέ |
5A 250VAC/30VDC |
|
Σύνολο παραμέτρων |
3 κουμπιά ανίχνευσης |
|
Μέτρια Θερμ |
-45°C~ 95°C |
|
Περίοδος ανίχνευσης |
1 Σ |
|
Εγκατάσταση |
φλάντζα ή στήριγμα |
|
Γωνία δέσμης ακουστικών κυμάτων |
8° (3db) |
|
Εύρος πίεσης |
±0,3MP |
Σημείωση: προσαρμοσμένο κατά παραγγελία

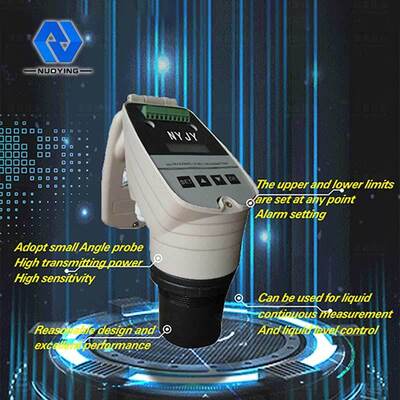

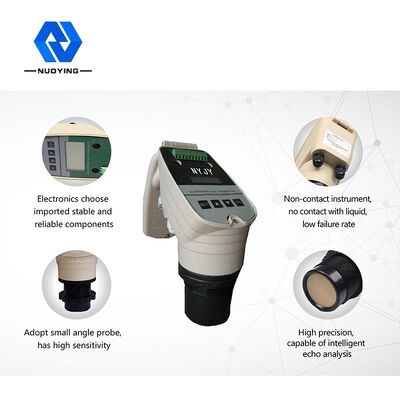

Πομπός επιπέδου υπερήχωνΧαρακτηριστικά σχεδίου
