| Ονομασία μάρκας: | NUOYINGJIAYE |
| Αριθμός μοντέλου: | NYRD701 |
| MOQ: | 1 pc |
| τιμή: | $450~$1700/pc |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 1000 pcs/month |

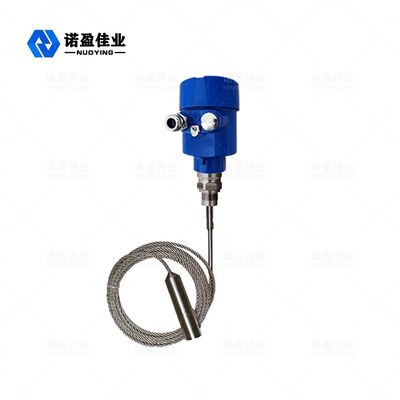

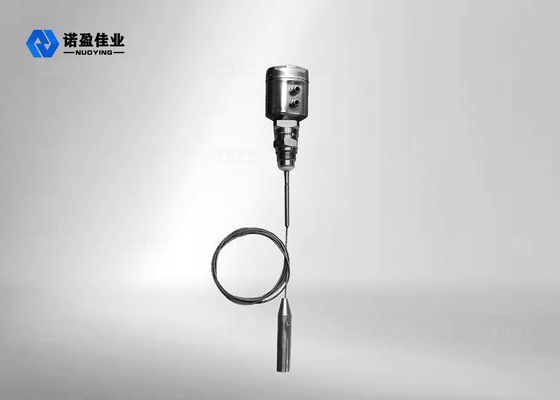

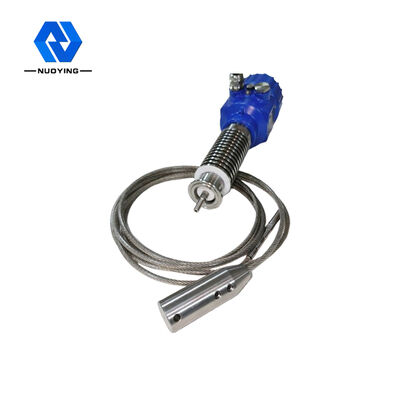

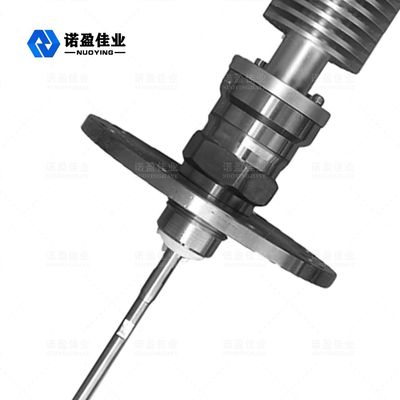

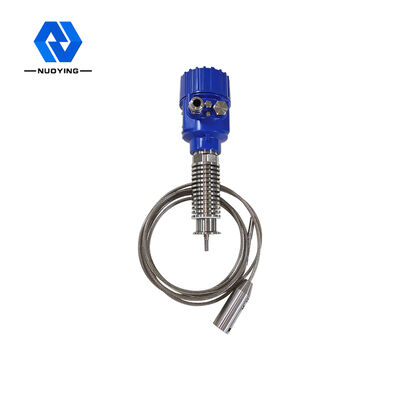

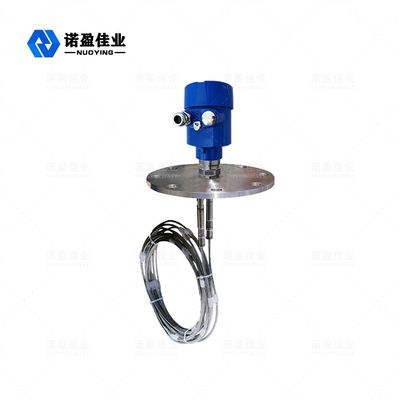

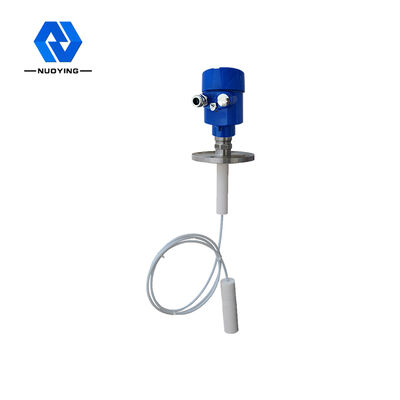

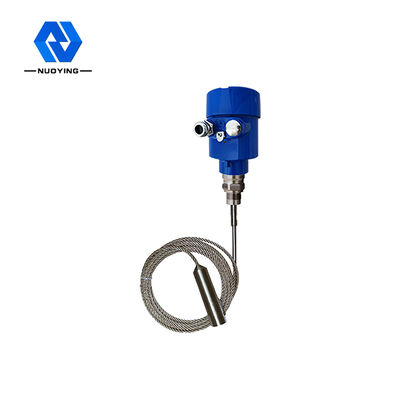

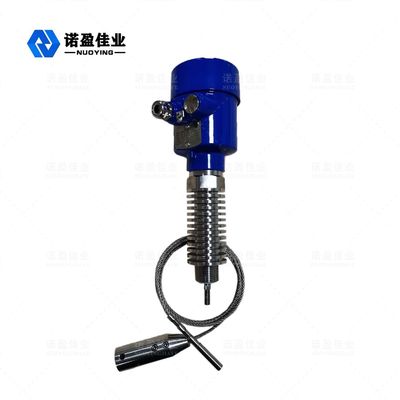

NYRD 701 30m Διοδηγούμενο ραντάρ κυμάτων Μέτρο επιπέδου για στρώματα γαλακτωματοποιημένων σε πετρέλαιο και φυσικό αέριο, χημική και πετροχημική βιομηχανία
Αρχή λειτουργίας30m Επικοινωνήσιμο ραντάρ καθοδηγούμενου κύματος μετρητή επιπέδου για ισχυρό υγρό διάβρωσης NYRD 701
Ο παλμός μικροκυμάτων υψηλής συχνότητας που εκπέμπεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του συστατικού ανίχνευσης (χάλυβα καλώδιο ή χάλυβα ράβδος) και συναντά το μετρούμενο μέσο.Λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί αντανάκλαση, και ένα μέρος της ενέργειας του παλμού αντανακλάται πίσω.Το χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του αντανακλούμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.
Εγώ...διαδικασία nput
Το ραντάρ με καθοδηγούμενο κύμα είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου αντικειμένου από ηλεκτρονικά στοιχείαΟ ανιχνευτής εκπέμπει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ανιχνευτή ράβδου.
Οδιαδικασία εξόδου
Με την εισαγωγή ύψους κενής δεξαμενής E ((= μηδέν), ύψους πλήρους δεξαμενής F ((= πλήρης εύρους) και ορισμένων παραμέτρων εφαρμογής, οι παραμέτροι εφαρμογής προσαρμόζουν αυτόματα το μετρητή στο περιβάλλον μέτρησης,που αντιστοιχεί σε ισχύ εξόδου 4-20mA.
Χαρακτηριστικά σχεδιασμούτου30m Επικοινωνήσιμο ραντάρ καθοδηγούμενου κύματος μετρητή επιπέδου για ισχυρό υγρό διάβρωσης NYRD 701
◎Το μετρητή επιπέδου αντικειμένου με καθοδηγούμενο ραντάρ κυμάτων υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας Echo Discovery Echo, μέτρηση επαφής, υψηλή ακρίβεια μέτρησης,ακριβέστερη μέτρησηΤαυτόχρονα, το ραντάρ καθοδηγούμενου κύματος δεν επηρεάζεται από το εξωτερικό περιβάλλον, όπως η μέση θερμοκρασία και η προσκόλληση.
◎Το μετρητή επιπέδου αντικειμένου ραντάρ κατευθυνόμενων κυμάτων σειράς 70X είναι κατάλληλο για διάφορες περίπλοκες συνθήκες εργασίας και εφαρμογές λόγω των διαφόρων τρόπων σύνδεσης διαδικασίας και τύπων μονάδων ανίχνευσης.Τέτοια: μέσο υψηλής θερμοκρασίας, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς.
◎Δραστηριώδης λειτουργία παλμού, χαμηλή ισχύ εκπομπών, μπορεί να εγκατασταθεί σε διάφορα μεταλλικά, μη μεταλλικά δοχεία, χωρίς βλάβη στο ανθρώπινο σώμα και το περιβάλλον.
Τεχνική παράμετρος του30m Επικοινωνήσιμο ραντάρ καθοδηγούμενου κύματος μετρητή επιπέδου για ισχυρό υγρό διάβρωσης NYRD 701
| Τυπική εφαρμογή | Υγρά (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, προσκόλληση, υψηλή θερμοκρασία και υψηλή πίεση, ενσωματωμένο σύστημα θέρμανσης, σκάλα, πλωτή πλάκα και άλλες περίπλοκες περιπτώσεις) |
| Σκόνη (πτητική τέφρα, σκόνη ασβεστολιθίου, σκόνη τσιμέντου, τσιμέντο και άλλα μέσα) | |
| Στερεά (μικρά σωματίδια, κόκκοι, χαλίκι, άμμος και άλλα μέσα) | |
| Πρότυπο προϊόντος | Επικαιροποιήσεις |

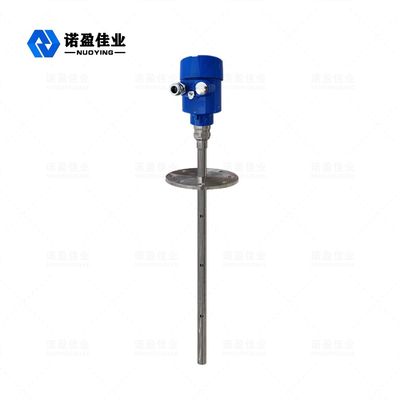

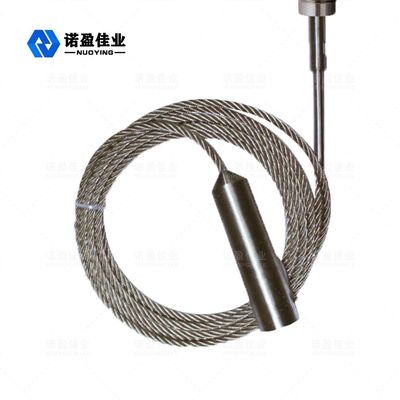

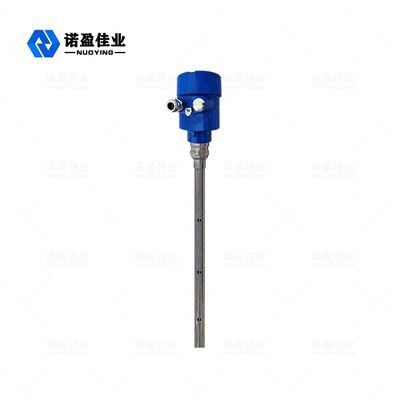

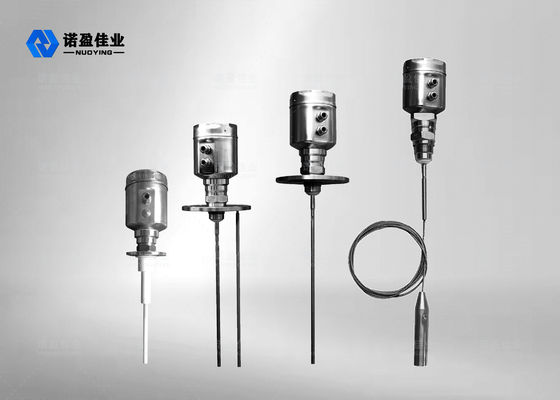

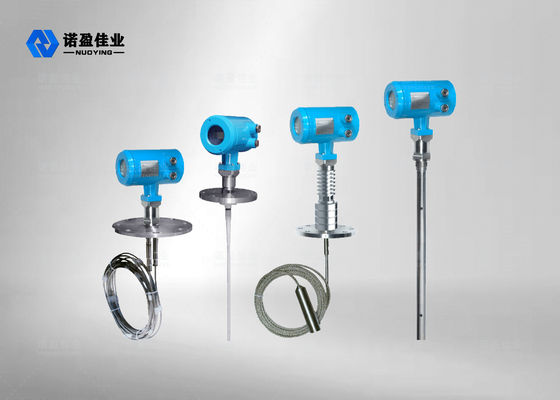

| Σχήμα κεραίας | Τύπος καλωδίου, τύπος ράβδου, τύπος διπλού καλωδίου, τύπος διπλού ράβδου, τύπος σωλήνα καθοδήγησης κυμάτων |
| Υλικό κεραίας | ΠΤΦΕ, 304, 316 |
| Δοκιμαστική ηχώ | 55 φορές /s |
| Πεδίο μέτρησης | 6 μέτρα, 30 μέτρα |
| Ακριβότητα μέτρησης | 00,05% ~ 0,1% F.S. |
| Ηλεκτρική τροφοδοσία | 24VDC ((δύο καλώδια, τέσσερα καλώδια), 220VAC |
| Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus... |

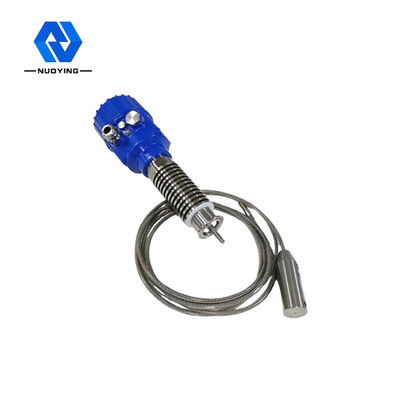

| Θέρμανση διαδικασίας | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Πίεση διαδικασίας | -0,1 έως 2,0 MPa, -0,1 έως 4,0 MPa |
| Σύνδεση διαδικασίας | Τρίχωμα, στήριγμα, φλάντζη, σφιγκτήρα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, 1⁄2 " NPT |
| Κατηγορία προστασίας | IP 65, IP 67, IP 68 (προαιρετικό) |
| Ασφάλεια από εκρήξεις | ExiaIICT6Ga, ExdIICT6Gb ((βλέπε πιστοποιητικό για λεπτομέρειες) |
※Σημείωση:Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.
