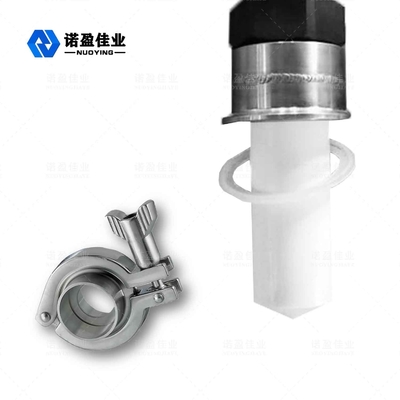

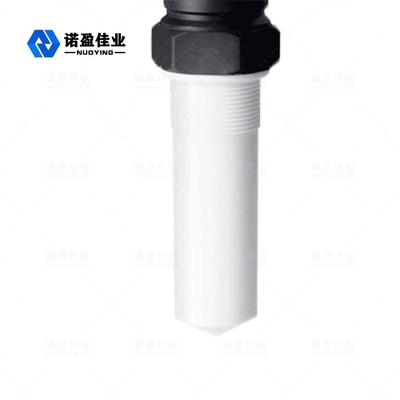

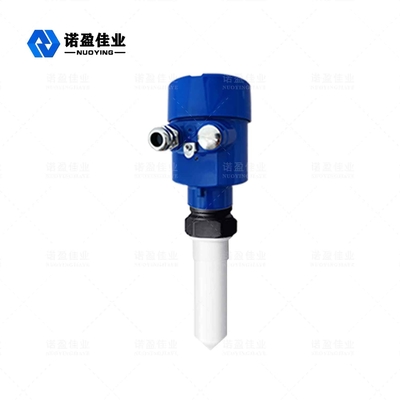

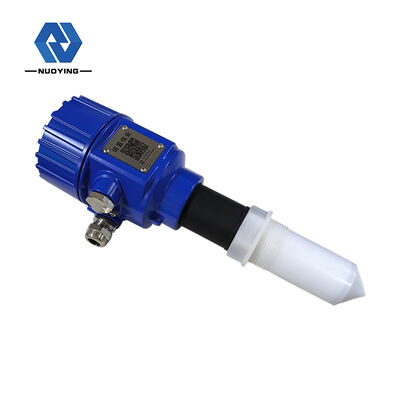

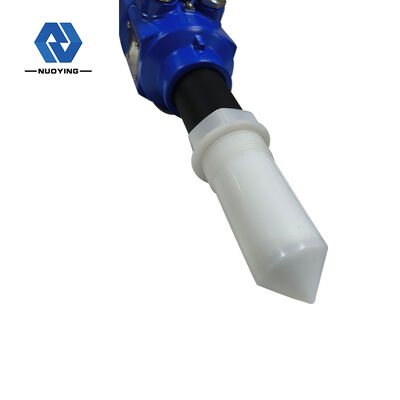

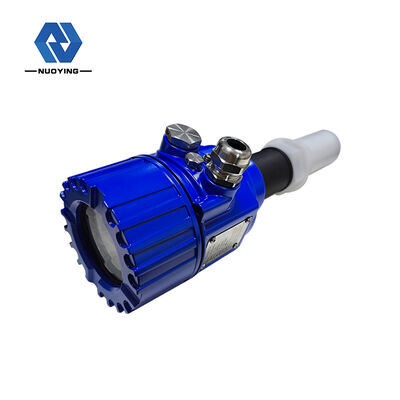

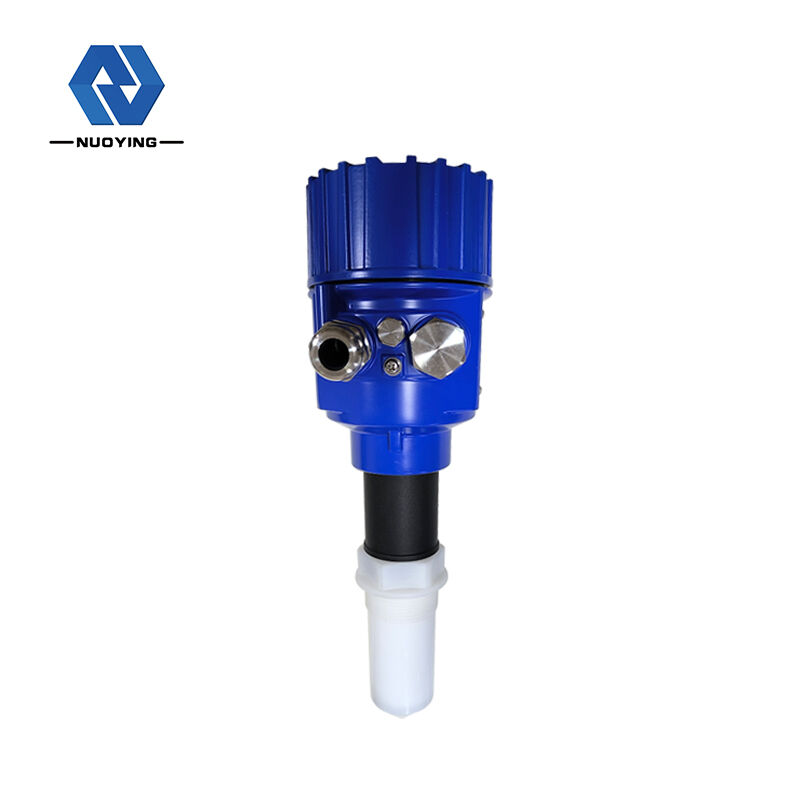

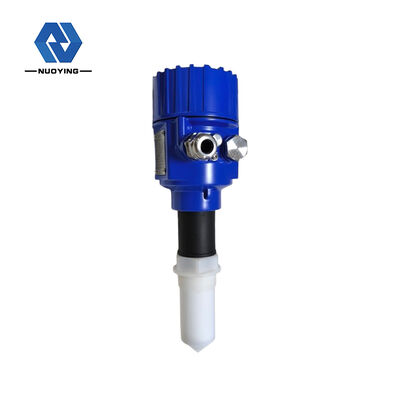

Nyrd-805 μετρώντας σειρά συσκευών αποστολής σημάτων PTFE 010m επιπέδων μη επαφών

μετρητής επιπέδων ραντάρ 26GHz nyrd-805

Ο μετρητής επιπέδων ραντάρ NYRD805 είναι μια υψηλής συχνότητας όργανο μέτρησης επιπέδων ραντάρ 26GHz με μια μέγιστη απόσταση μέτρησης 10 μέτρων. Η κεραία βελτιστοποιείται περαιτέρω, και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει την ανάλυση και την επεξεργασία σημάτων υψηλός-ταχύτητας, έτσι ώστε το όργανο μπορεί να χρησιμοποιηθεί σε μερικές σύνθετες περιπτώσεις όπως ο ατμός, ο αφρός, η σκόνη, η κρυστάλλωση, η συμπύκνωση, κ.λπ….

Τεχνική παράμετρος μετρητών επιπέδων ραντάρ

※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ

Η κεραία επιπέδων ραντάρ εκπέμπει τους στενούς σφυγμούς μικροκυμάτων, οι οποίοι διαβιβάζονται προς τα κάτω μέσω της κεραίας. Αφότου αγγίζει ο σφυγμός την επιφάνεια του μετρημένου μέσου, απεικονίζεται πίσω και παραλαμβάνεται από το σύστημα κεραιών πάλι, και το σήμα διαβιβάζεται στο ηλεκτρονικό μέρος κυκλωμάτων και μετατρέπεται αυτόματα σε ένα σήμα επιπέδων (επειδή η ταχύτητα διάδοσης σφυγμού είναι εξαιρετικά γρήγορη, το ηλεκτρομαγνητικό κύμα φθάνει στο στόχο και απεικονίζεται πίσω στο δέκτη. Ο χρόνος που λαμβάνεται είναι σχεδόν στιγμιαίος).

Χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ

◎Η κεραία είναι μικρή σε μέγεθος, εύκολος να εγκαταστήσει ραντάρ μη-επαφών, καμία ένδυση και καμία ρύπανση.

◎Απρόσβλητος από τις αλλαγές διάβρωσης, αφρού, υδρατμών, θερμοκρασίας και πίεσης.

◎Η γωνία ακτίνων είναι μικρή και η ενέργεια συγκεντρώνεται, η οποία ενισχύει τη δυνατότητα ηχούς και βοηθά να αποφύγει την παρέμβαση.

◎Η τυφλή περιοχή μέτρησης είναι μικρότερη, και μπορεί επίσης να επιτύχει τα καλά αποτελέσματα για τη μικρή μέτρηση δεξαμενών.

◎Υψηλή σήματος προς θόρυβο αναλογία για την καλύτερη απόδοση ακόμη και υπό τους κυμαινόμενους όρους.

Απαιτήσεις εγκατάστασης μετρητών επιπέδων ραντάρ

• Ο μετρητής ι s επιπέδων ραντάρ εγκατέστησε σε 1/4 ή 1/6 της διαμέτρου δεξαμενών. Σημείωση: Το ελάχιστο ROM απόστασης φ ο τοίχος δεξαμενών πρέπει να είναι 500 χιλ.:① Αεροπλάνο στοιχείων, ② Containercenteroraxisofsymmetry.

Λανθασμένη εγκατάσταση μετρητών επιπέδων ραντάρ

• Η κωνική δεξαμενή δεν μπορεί να εγκατασταθεί επάνω από τον κολπίσκο. Σημείωση: sunshade και τα αδιάβροχα μέτρα πρέπει να ληφθούν κατά να εγκαταστήσουν υπαίθρια. Σχήμα 4:① Δικαίωμα, ② λανθασμένο

• Όταν υπάρχουν εμπόδια στη δεξαμενή που έχουν επιπτώσεις στη μέτρηση, ένας ανακλαστήρας πρέπει να εγκατασταθεί στο μέτρο κανονικά. Σχήμα 5: ①Δικαίωμα, ② λανθασμένο

Μέθοδος σύνδεσης

Κατηγορία προστασίας μετρητών επιπέδων ραντάρ

Αυτό το όργανο καλύπτει πλήρως τις απαιτήσεις της κατηγορίας IP66/67 προστασίας. Σχήμα 6:

• Πώς να εξασφαλίσει την εγκατάστασή σας καλύπτει τις απαιτήσεις IP67:
• Σιγουρευτείτε ότι το σφραγίζοντας κεφάλι δεν είναι χαλασμένο.
• Σιγουρευτείτε ότι το καλώδιο δεν είναι χαλασμένο.
• Σιγουρευτείτε ότι τα καλώδια χρησιμοποιούμενα ανταποκρίνονται στις ηλεκτρικές προδιαγραφές σύνδεσης. Κάμψτε το καλώδιο κάτω πρίν εισάγει την ηλεκτρική διεπαφή για να εξασφαλίσει ότι το νερό δεν ρέει στην κατοικία, να δει①
• Παρακαλώ σφίγξτε τον αδένα καλωδίων, βλέπει②
• Παρακαλώ συνδέστε τις αχρησιμοποίητες ηλεκτρικές συνδέσεις με τα τυφλά βουλώματα, βλέπει③

Διόρθωση οργάνων μετρητών επιπέδων ραντάρ

Το όργανο έχει τρεις μεθόδους διόρθωσης, ως εξής:

Μέθοδος 1: Επίδειξη/κλειδί

Το όργανο διορθώνεται μέσω των 4 κουμπιών στην οθόνη επίδειξης. (Σχήμα 7)① LCD ② κουμπί.

Μέθοδος 2: Διόρθωση οικοδεσποτών υπολογιστών

Συνδέστε με την ανώτερη κάμερα μέσω του ΑΡΣΕΝΙΚΟΥ ΕΛΑΦΙΟΎ (σχήμα 8)

①RS232 ή USB ② μετρητής επιπέδων ραντάρ ③ προσαρμοστής ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ ④ 250Ωresistance

Μέθοδος 3: Φορητός προγραμματισμός προγραμματιστών ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ

Φορητός προγραμματιστής ΑΡΣΕΝΙΚΩΝ ΕΛΑΦΙΏΝ (σχήμα 9)

①RS232 ή USB ② μετρητής επιπέδων ραντάρ ③ 250Ωresistance
