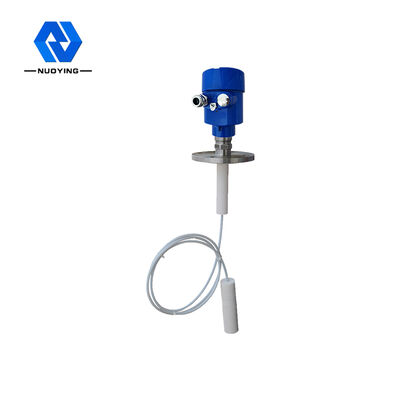

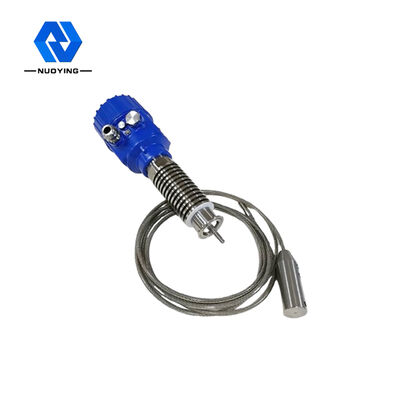

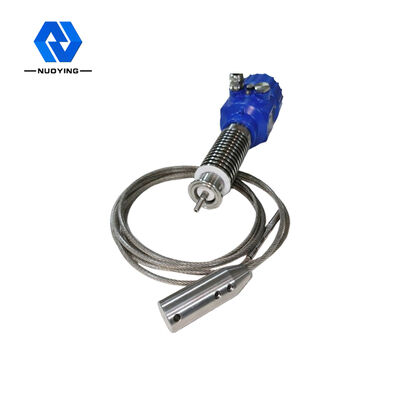

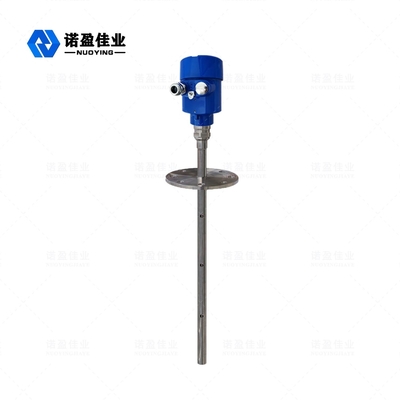

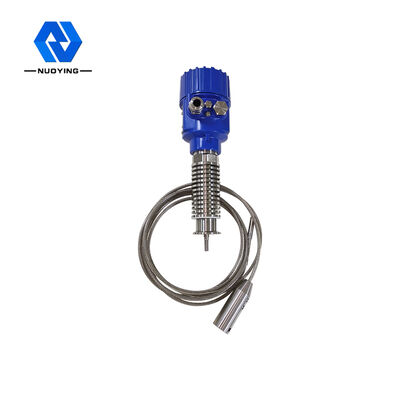

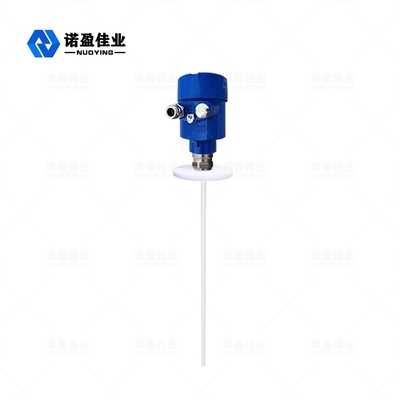

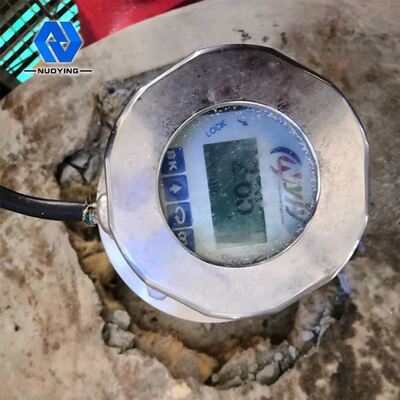

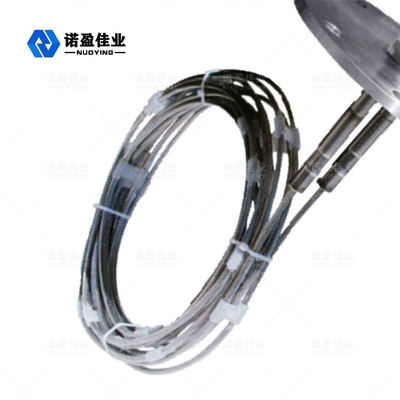

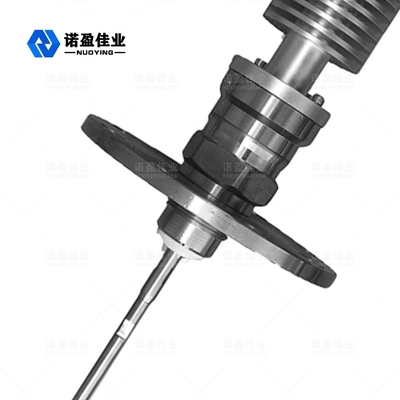

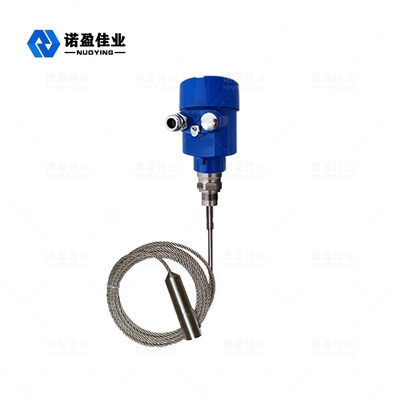

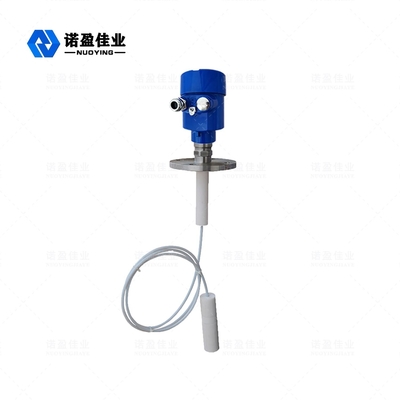

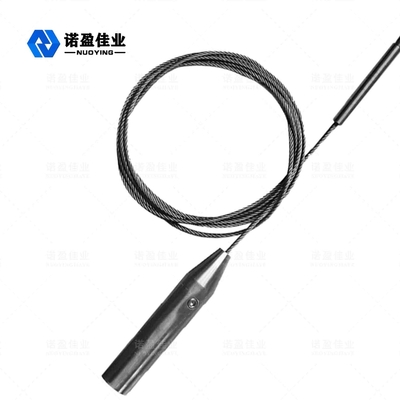

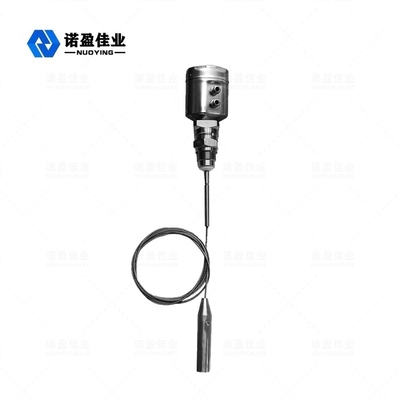

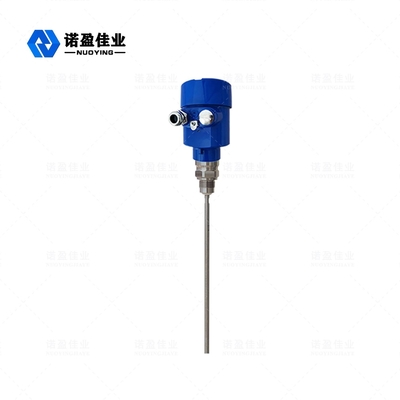

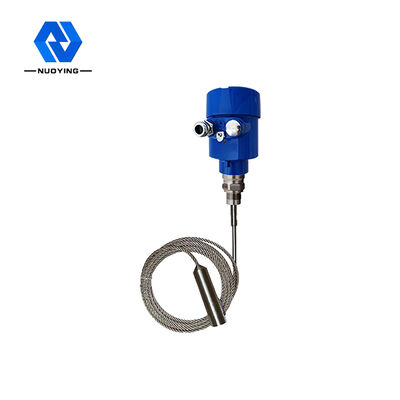

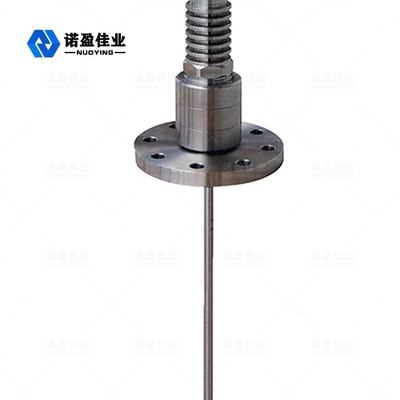

NYRD701 Διοδηγούμενος πομπός μεταφοράς επιπέδου ραντάρ για τη συνεχή μέτρηση επιπέδου υγρών, ζύμων και λιπαρών υλών

NYRD701 Διοδηγούμενος πομπός μεταφοράς επιπέδου ραντάρ για τη συνεχή μέτρηση επιπέδου υγρών, ζύμων και λιπαρών υλών

NYRD701 Αρχή λειτουργίας μεταβιβαστή με καθοδηγούμενο επίπεδο ραντάρ

Ο υψηλής συχνότητας παλμός μικροκυμάτων που αποστέλλεται από το ραντάρ καθοδηγούμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβα καλώδιο ή χάλυβα ράβδος).προκαλεί αντανάκλαση λόγω ξαφνικής αλλαγής της διηλεκτρικής σταθεράςΤο χρονικό διάστημα μεταξύ του μεταδιδόμενου παλμού και του αντανακλούμενου παλμού είναι ανάλογο με την απόσταση από το μετρούμενο μέσο.

Εισαγωγή:

Το ραντάρ με καθοδηγούμενο κύμα είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου υλικού μέσω ηλεκτρονικών εξαρτημάτωνΟ ανιχνευτής στέλνει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ανιχνευτή ράβδου.και το σήμα απόστασης μετατρέπεται σε σήμα επιπέδου υλικού.

Το αντανάκλαστο σήμα μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή της σφαιρίδας.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από το λογισμικό παλμών.

Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με την πορεία του παλμού T:

D=C×T/2 (C είναι η ταχύτητα του φωτός).

Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο υλικού L είναι:

Ε = Ε-Δ

Εξαγωγή:

Ορίζεται εισάγοντας το ύψος κενής δεξαμενής E (= σημείο μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής.Οι παραμέτροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.

NYRD701 Σχεδιαστικό χαρακτηριστικό του πομπού καθοδηγούμενου ραντάρ

1Το έξυπνο μετρητή επιπέδου ραντάρ υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχώ ανακάλυψης ηχώ.ακριβέστερη μέτρησηΤαυτόχρονα, το ραντάρ καθοδηγούμενου κύματος είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από εξωτερικές θερμοκρασίες όπως μέση θερμοκρασία και προσκόλληση.

2Η ποικιλία των τρόπων σύνδεσης της διαδικασίας και οι τύποι των εξαρτημάτων ανίχνευσης καθιστούν τους μετρητές επιπέδου ραντάρ κατευθυνόμενων κυμάτων σειράς 70X κατάλληλους για διάφορες περίπλοκες συνθήκες εργασίας και εφαρμογές.Όπως η υψηλή θερμοκρασία, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς.

3Με λειτουργία παλμού, το προϊόν έχει εξαιρετικά χαμηλή ισχύ εκπομπών και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς να βλάπτει το ανθρώπινο σώμα και το περιβάλλον.

NYRD701 Τεχνικές παραμέτρους μεταβιβαστή επιπέδου καθοδηγούμενου ραντάρ

Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

NYRD701 Πεδίο εφαρμογής του πομπού καθοδηγούμενου ραντάρ

1Ηλεκτρικοί σταθμοί: δεξαμενές, αντλίες σιλό, κουβάδες ατμού, αποθήκευση στάχτης, δεξαμενές πετρελαίου κλπ.

2Πετρελαϊκό πεδίο: δεξαμενές αποθήκευσης αργού πετρελαίου, δεξαμενές αποθήκευσης εξευγενισμένου πετρελαίου, τριστάσιοι διαχωριστές, δεξαμενές αποθέματος, δεξαμενές λυμάτων, δεξαμενές λάσπης γεωτρήσεις κλπ.

3Χημικά: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτων υλών, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης ασφαλτού κλπ.

4Μεταλλουργία: σιλό πρώτων υλών, σιλο βοηθητικών υλικών, δεξαμενές ηλεκτρολυτικών κυψελών, κλπ.

5Υδάτινοι πόροι: κανάλια, δεξαμενές, άρδευση γεωργικών εκτάσεων, παρακολούθηση της στάθμης του νερού των ποταμών, προειδοποίηση για αιφνίδια πλημμύρες, πλημμύρες σε πόλεις κλπ.

6Τρόφιμα: εργοστάσιο χυμών, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ακατέργαστης ζάχαρης, δεξαμενή αποθήκευσης ντομάτας, δεξαμενή αποθήκευσης ζυθοποιίας κλπ.

7Φαρμακευτικά προϊόντα: Κινέζικες δεξαμενές αποθήκευσης φαρμακευτικών προϊόντων, διαχωριστές, δεξαμενές ζύμωσης κλπ.

8.Επεξεργασία νερού: δεξαμενές, λεκάνες αποχέτευσης, δεξαμενές επεξεργασίας νερού, δεξαμενές ιζηματοποίησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού κλπ.

9Χαρτί: σιλό πρώτων υλών, πύργος αποθήκευσης, τύμπανος ξήρανσης, σιλό αποθήκευσης χημικών υλικών κλπ.

10Άλλα: Χάλυβας, ορυχεία άνθρακα, προστασία του περιβάλλοντος, ναυπηγική βιομηχανία και άλλες βιομηχανίες.
