| Ονομασία μάρκας: | Nuoying JIAYE |
| Αριθμός μοντέλου: | NYRD806 |
| MOQ: | 1 σύνολο |
| τιμή: | 130USD - 9000USD |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 μονάδες το μήνα |

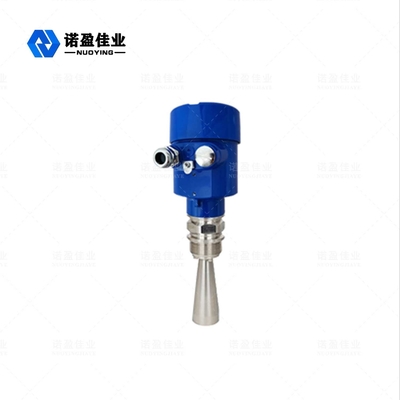

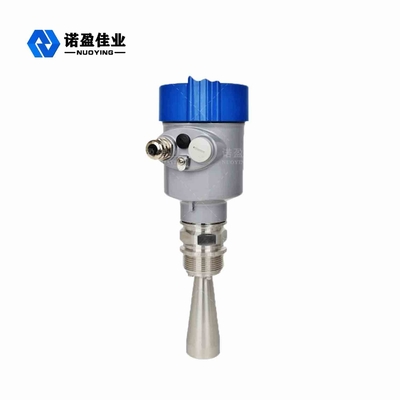

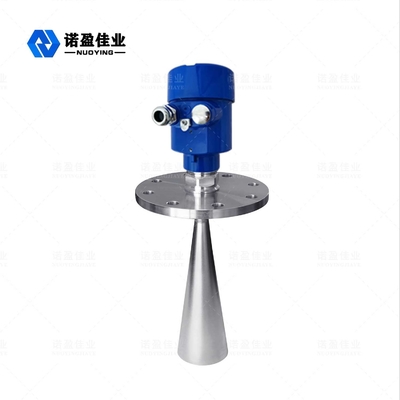

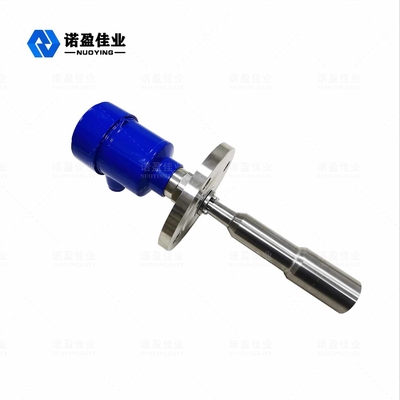

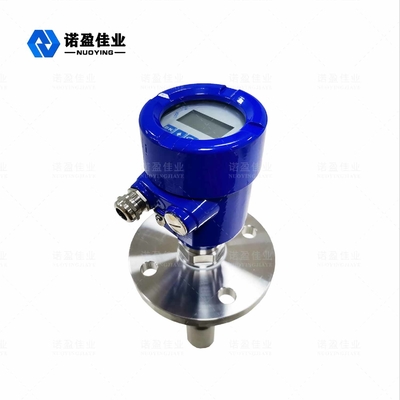

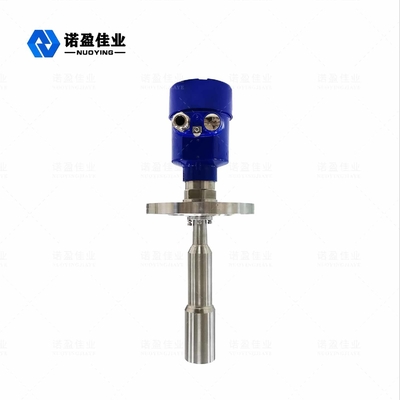

26GHz Ράδα Σημείωμα Επίπεδο Μετρητή Κύκλου Ράδα Στερεό Επιπέδου Αισθητήρα Κατευθυνόμενο Ράδα Αξέος Υδάτινο Επίπεδο Μετρητή Μεταδότης
Μεταδότης επιπέδου ραντάρΕισαγωγή του προϊόντος
Ο αισθητήρας επίπεδου ραντάρ NYR D80X είναι ένα όργανο μέτρησης υψηλής συχνότητας ραντάρ 26Hz με μέγιστη απόσταση μέτρησης 80 μέτρων.και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει υψηλότερη επεξεργασία ανάλυσης σήματος ώστε το όργανο να μπορεί να χρησιμοποιηθεί για ορισμένες περίπλοκες συνθήκες μέτρησης, όπως το βραστήρα αντίδρασηςΣτερεά αποθήκευση.
Μεταδότης επιπέδου ραντάρΤεχνικές παραμέτρους
| Σχήμα | NYRD-806 |
| Εφαρμογή | Θέρμανση, πίεση και ελαφρώς διαβρωτικό υγρό |
| Πεδίο μέτρησης | 30 μέτρα |
| Υλικό κεραίας | 316L |
| Ακριβότητα | ±3 mm |
| Μέση θερμοκρασία | 40C ̇ 250°C |
| Πίεση διαδικασίας | 0.1 〜4.OMPa |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο γραμμές, τέσσερις γραμμές) |
| Σύνδεση διαδικασίας | Υποστήριξη, Φλάντζ. |
| Κατηγορία προστασίας | Διάκριση IP67 |
| Περιοχή συχνοτήτων | 26GHz |
| Ασφάλεια από εκρήξεις | Εκτός II C T6 Ga/ Εκτός II C T6 Gb |
| Έξοδος σήματος | 4... 20mA/HART (δύο / τέσσερα) RS485/Modbus... |
| Αριθμός | Θέρμανση διαδικασίας |
| Νέα Υόρκη | 1 -40 〜+100°C |
| Πρότυπο προϊόντος | 2 -40 〜+130°C |
| 805 εμβέλεια 10m | 3 -40 〜+250°C |
| 806 εμβέλεια30m | 4 -40 〜+400°C |
| 807 εμβέλεια20m | Y Ειδικός τύπος προσαρμογής |
| 808 εμβέλεια70m | Πίεση διαδικασίας |
| 809 εμβέλεια35m | 1 -0,1 〜+0,3MPa |
| 810 εμβέλεια80m | 2 -0,1 〜+2,0MPa |
| -86 μέτρα. | 3 -0,1~+4,0MPa |
| - 87 χιλιόμετρα | Y Ειδικός τύπος προσαρμογής |
| -Απέκταση SL30m,80m | Σφραγισμός |
| - Πεδίο βλήματος 40 μέτρα. | Y Viton |
| -Απεκτίμηση SD 40μ. | K Kalrez |
| -Τζέι-Τζέι, απόσταση 40 μέτρα. | Y Ειδικός τύπος προσαρμογής |
| Αντενή/Μέγεθος/Υλικό | Υλικό κελύφους/ Προστασία |
| Μια κεραία Batter / σφραγισμένο κέρατο / PTFE | Αλουμίνιο/IP67 |
| Β Αντένα τρομπέτας / 46mm / 316L | D Αλουμίνιο (διπλός θάλαμος) /IP67 S SS 304/IP68 |
| C Αντένα τρομπέτας / 76mm / 316L | Y Ειδικός τύπος προσαρμογής |
| D Αντένα τρομπέτας / 96mm / 316L | Ασφάλεια από εκρήξεις |
| Η κεραία τρομπέτας 121mm/316L | Π Πρότυπο |
| F Τελική κεραία / 242mm 316L | L Exia IICT6 |
| Π επίπεδη κεραία / PTFE | Γ Επεξεργασία IICT6 |
| S Αντένα σταγονιδίων / PTFE | Y Ειδικός τύπος προσαρμογής |
| R Αντένα ράβδου / σφραγισμένο κέρατο / PFA | Ηλεκτρική διεπαφή |
| Y Ειδικός τύπος προσαρμογής | M M20X1. 5 |
| Έλεγχος διαδικασιών | N 1/2 NPT |
| Σύνδεση νήματος: G1%A | Y Ειδικός τύπος προσαρμογής |
| Β Σύνδεση φλέγγας: DN50 | Εμφάνιση |
| C Σύνδεση φλέγγας: DN80 | Μια ζώνη |
| D Σύνδεση φλέγγας: DN100 | Χ χωρίς |
| Ε Σύνδεση φλάντζας: DN 150 | Ράγκ (μονάδα: cm) |
| F Οικουμενική σύνδεση φλάντζας | x |
| G Εγκατάσταση συμπίεσης | |
| H Εγκατάσταση σεντ | |
| Y Ειδικός τύπος προσαρμογής | |
| Δύναμη παραγωγής/προμήθειας | |
| 2 Δύο καλώδια 4~20mA/24VDC | |
| 3 4 ~ 20mA/24VDC/Hart δύο καλωδίων | |
| 4 4〜20mA/220VAC/Hart τετρασύρματος | |
| 5 RS485/Modbus |
Σημείωση: εξατομικευμένο κατόπιν αιτήματος
Μεταδότης επιπέδου ραντάρΑρχή λειτουργίας
Η κεραία σε επίπεδο ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων και το μεταδίδει κάτω από την κεραία.αντανακλάται πίσω και αποδέχεται από το σύστημα κεραίας και πάλι, μεταδίδοντας το σήμα στο τμήμα του ηλεκτρονικού κυκλώματος που μετατρέπεται αυτόματα σε ένα σήμα θέσης αντικειμένου, επειδή η ταχύτητα διάδοσης των παλμών είναι εξαιρετικά γρήγορη,Ο χρόνος που χρειάζονται τα ηλεκτρομαγνητικά κύματα για να φτάσουν στον στόχο και να αντανακλαστούν στον δέκτη είναι σχεδόν στιγμιαίος.Επιφάνεια βάσης μέτρησης: κάτω μέρος νήματος ή κάλυψη φλάντζας
Σημείωση: Χρησιμοποιήστε τη χρονολόγηση του αντικειμένου ραντάρ για να διασφαλίσετε ότι το υψηλότερο επίπεδο δεν μπορεί να εισέλθει στην τυφλή περιοχή μέτρησης (περιοχή D στη σχήμα)
