| Ονομασία μάρκας: | NUOYINGJIAYE |
| Αριθμός μοντέλου: | NYRD-806 |
| MOQ: | 1 εκατ. |
| τιμή: | $450~$1700/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια/μήνα |

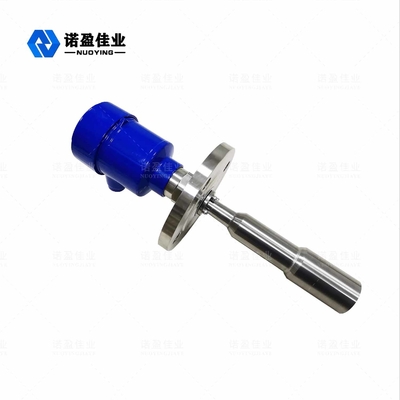

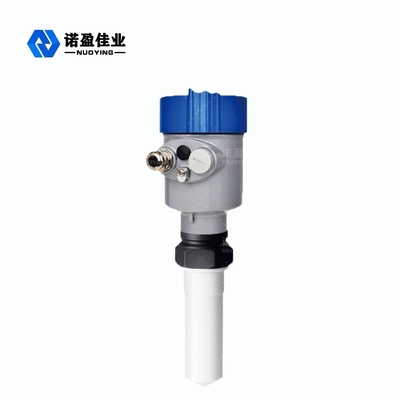

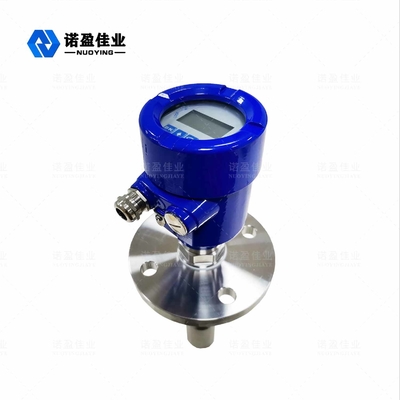

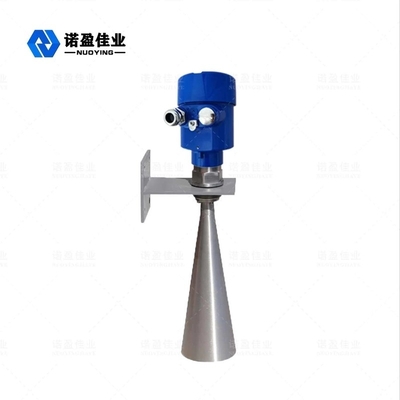

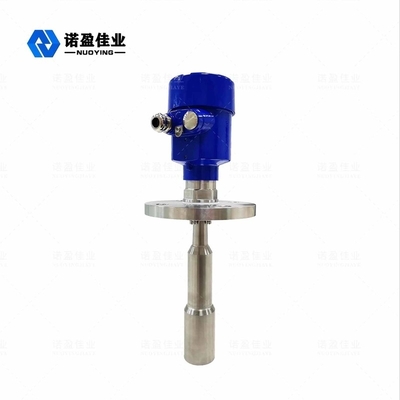

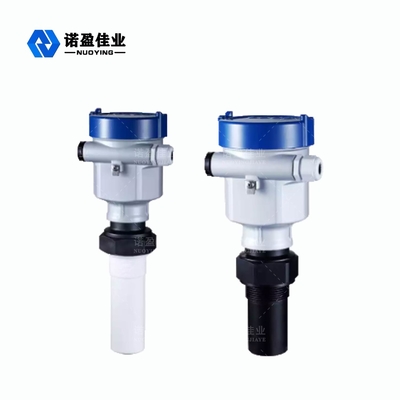

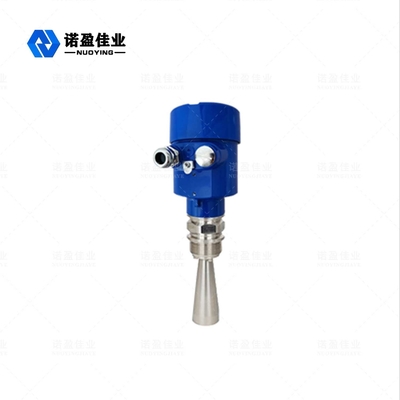

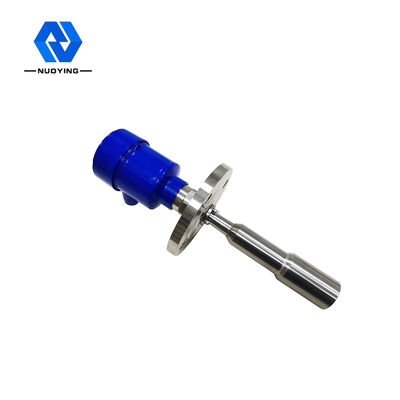

NYRD 806 26GHz Έξυπνος Μετρητής Στάθμης Ραντάρ για Αντιδιαβρωτική και Ανθεκτική στη Διάβρωση 4-20mA και Όργανα Μέτρησης Στάθμης RS485
Αρχή Λειτουργίας του NYRD 806 26G Έξυπνος Μετρητής Στάθμης Ραντάρ για Ανθεκτικά σε Θερμοκρασία/Πίεση και Ελαφρώς Διαβρωτικά Υγρά
Οι αισθητήρες σειράς Radar Level Meter (NYRD80X) είναι όργανα μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26GHz, μετρώντας τη μέγιστη απόσταση έως και 80 μέτρα. Η κεραία είναι περαιτέρω βελτιστοποιημένη και οι νέοι γρήγοροι μικροεπεξεργαστές μπορούν να εκτελέσουν ανάλυση και επεξεργασία σήματος υψηλότερου ρυθμού, επιτρέποντας τη χρήση του μετρητή σε πολύπλοκες συνθήκες μέτρησης όπως δεξαμενές αντίδρασης και στερεά δοχεία.
Σύμφωνα με τη διαφορά χρόνου υπερήχων από την εκτόξευση έως τη λήψη και γνωστό για τον προσδιορισμό της στάθμης του ήχου, τα σήματα μικροκυμάτων υποβάλλονται σε επεξεργασία από ηλεκτρονικές συσκευές και τελικά μετατρέπονται σε ηλεκτρικά σήματα που σχετίζονται με τη στάθμη του αντικειμένου
Σημείο αναφοράς μέτρησης: επιφάνεια στεγανοποίησης του πυθμένα του σπειρώματος ή φλάντζας.
Σημείωση: Όταν χρησιμοποιείτε χρονισμό στάθμης ραντάρ, βεβαιωθείτε ότι η υψηλότερη στάθμη υλικού δεν μπορεί να εισέλθει στην περιοχή τυφλού μέτρησης (η περιοχή που φαίνεται στο D στο σχήμα).
Σχεδιαστικά χαρακτηριστικά του NYRD 806 26G Έξυπνος Μετρητής Στάθμης Ραντάρ για Ανθεκτικά σε Θερμοκρασία/Πίεση και Ελαφρώς Διαβρωτικά Υγρά
◎ σχεδόν απρόσβλητο από τη διάβρωση και τον αφρό. Δεν επηρεάζεται από την πυκνότητα του μέσου, τις αλλαγές θερμοκρασίας και πίεσης.
◎ Το μέγεθος της κεραίας είναι μικρό, εύκολο στην εγκατάσταση. Ραντάρ χωρίς επαφή, χωρίς φθορά, χωρίς ρύπανση.
◎ Το σοβαρό περιβάλλον σκόνης έχει μικρή επίδραση στην εργασία του μετρητή στάθμης υψηλής συχνότητας.
◎ Μικρότερο μήκος κύματος, καλύτερη αντανάκλαση σε κεκλιμένες στερεές επιφάνειες.
◎ Η γωνία δέσμης είναι μικρή, η ενέργεια είναι συγκεντρωμένη, γεγονός που ενισχύει την ικανότητα ηχούς και συμβάλλει στην αποφυγή αντικειμένων παρεμβολών.
◎ Η περιοχή τυφλού μέτρησης είναι μικρότερη, για τη μέτρηση μικρών δεξαμενών θα επιτευχθούν επίσης καλά αποτελέσματα.
◎ Υψηλός λόγος σήματος προς θόρυβο, ακόμη και σε περίπτωση διακυμάνσεων μπορεί επίσης να επιτευχθεί καλύτερη απόδοση.
σε περίπτωση διακυμάνσεων μπορεί επίσης να επιτευχθεί καλύτερη απόδοση.
◎ Υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση στερεών και μέσων με χαμηλή διηλεκτρική σταθερά. Υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση στερεών και μέσων με χαμηλή διηλεκτρική σταθερά.
Τεχνικές παράμετροι του NYRD 806 26G Έξυπνος Μετρητής Στάθμης Ραντάρ για Ανθεκτικά σε Θερμοκρασία/Πίεση και Ελαφρώς Διαβρωτικά Υγρά
| Τυπική εφαρμογή | Ανθεκτικό σε θερμοκρασία, ανθεκτικό σε πίεση και ελαφρώς διαβρωτικό υγρό |
|
μοντέλο προϊόντος |
NYRD806 |

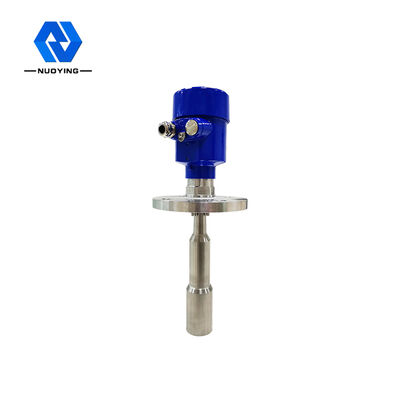

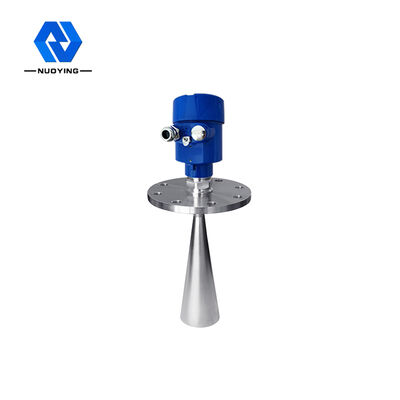

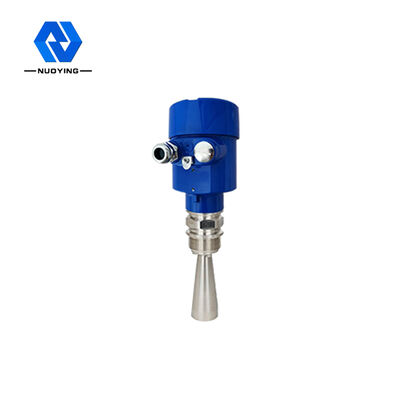

| Μορφή κεραίας | Ράβδος, σταγόνα νερού, επίπεδη, τρομπέτα, επιφάνεια ρίψης, φακός |
| Υλικό κεραίας | 316 |
| εύρος μέτρησης | 30m |
| ακρίβεια μέτρησης | 0,05%~0,1%F.S |
| Τάση τροφοδοσίας | 24VDC (δύο καλώδια, τέσσερα καλώδια) |
| έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+250 ℃ |
| Πίεση διεργασίας | -0,1~4,0 MPa, |
| σύνδεση διαδικασίας | βραχίονας, φλάντζα (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20*1.5,½ ″NPT |
| επίπεδα προστασίας | IP67 (προαιρετικό) |
| αντιεκρηκτική ταξινόμηση | Exia II CT6 |
※Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
