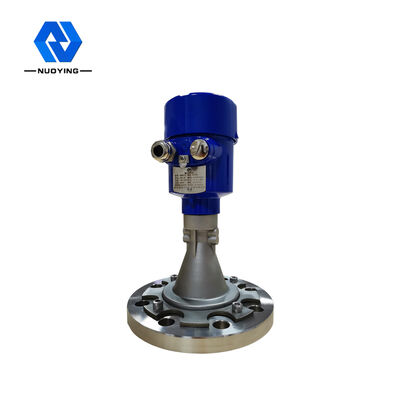

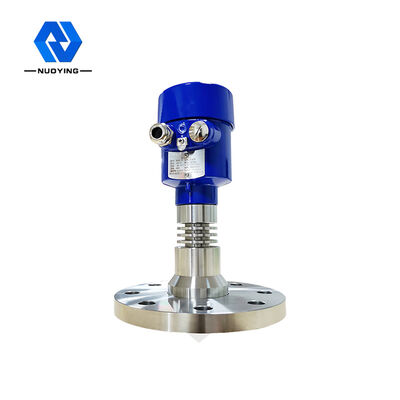

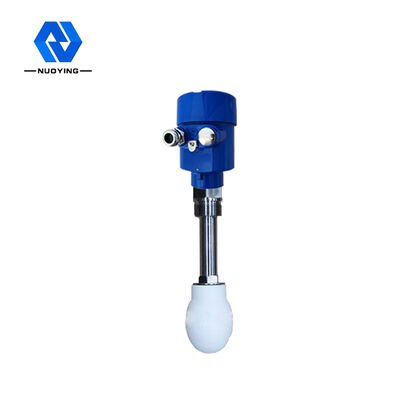

Αρχή Λειτουργίας Πομπού Στάθμης Ραντάρ 26GHz NYRD-PBΟ αισθητήρας ραντάρ στάθμης NYRD80X series είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 80m. Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει έναν στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας. Αφού το παλμικό κύμα αγγίξει την επιφάνεια του μετρούμενου μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας. Το σήμα μεταδίδεται στο ηλεκτρονικό τμήμα του κυκλώματος και μετατρέπεται αυτόματα σε σήμα στάθμης αντικειμένου (Επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στον στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν
στιγμιαίος).
Το σημείο αναφοράς της μέτρησης: Σπειροειδής κάτω επιφάνεια ή επιφάνεια στεγανοποίησης της φλάντζας.
Παράμετροι Προϊόντος
Τυπική εφαρμογή
Εύκολο στην κρυστάλλωση, συμπύκνωση δρόσου, τοξικό, ισχυρή διάβρωση Κεραία
υλικό

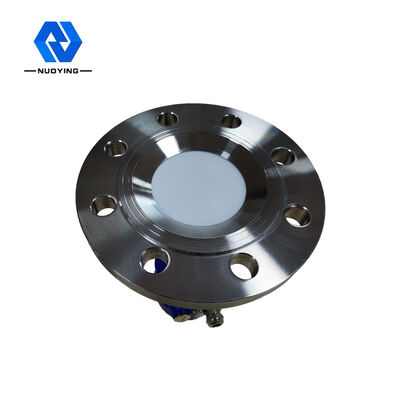

Κεραία φακού, 316L+PTFE (Προαιρετικό)
Εύρος μέτρησης
40m
Ακρίβεια μέτρησης
0.05%-0.1%F.S
Τροφοδοσία 24VDC (Δύο γραμμές, τέσσερις
γραμμές)
Θερμοκρασία μέσου
-40~+120℃,-40~+260℃

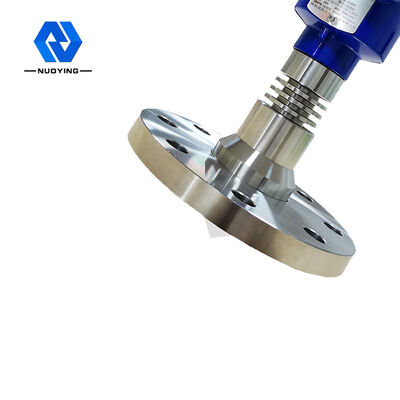

Σύνδεση διεργασίας
Φλάντζα, βραχίονας (προαιρετικό)
Πίεση διεργασίας
-0.1~2.0MPa
Διαστάσεις της δομής του κελύφους του μετρητή στάθμης ραντάρ (μονάδα: mm) Υπάρχουν δύο τύποι μετρητών στάθμης ραντάρ:
Ο ένας είναι το χυτό κέλυφος αλουμινίου και ο άλλος είναι μια θήκη από ανοξείδωτο χάλυβα. Ο προσαρμοσμένος σχεδιασμός μπορεί να γίνει σύμφωνα με
την απαίτηση του πελάτη και την κατάσταση του χώρου.

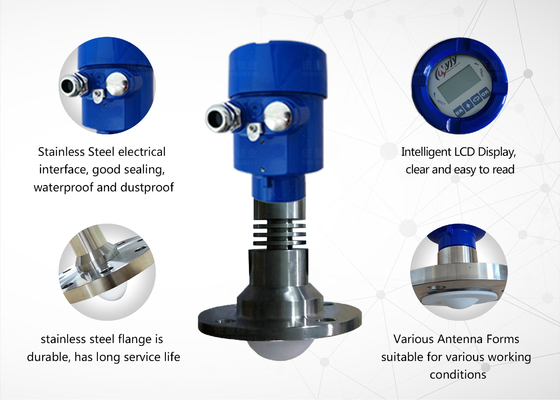

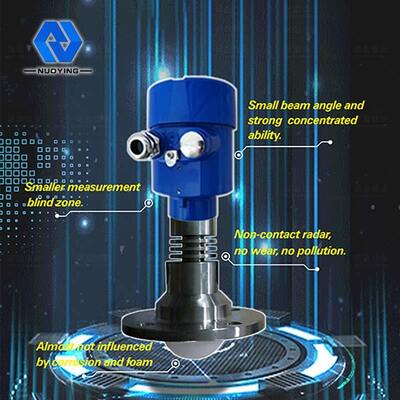

Χαρακτηριστικό προϊόντος
