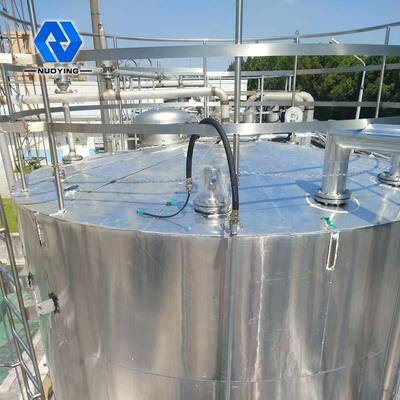

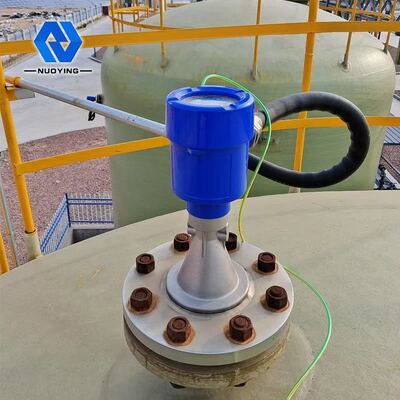

Ο αισθητήρας σειράς ραντάρ στάθμης NYRD80X είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 80m. Η κεραία είναι περαιτέρω βελτιστοποιημένη και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να πραγματοποιήσει ανάλυση και επεξεργασία σήματος υψηλότερου ρυθμού, καθιστώντας το όργανο κατάλληλο για χρήση σε αντιδραστήρες, στερεούς κάδους και ορισμένες πολύπλοκες συνθήκες μέτρησης.
Αρχή Λειτουργίας Μετρητή Στάθμης Ραντάρ 26GHz NYRD810
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει έναν στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας. Αφού ο παλμόςτο κύμα αγγίξει την επιφάνεια του μετρούμενου μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας. Το σήμα είναιμεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα στάθμης αντικειμένου (Επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα,ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στον στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίος).
Το σημείο αναφοράς της μέτρησης: Σπειροειδής κάτω επιφάνεια ή επιφάνεια στεγανοποίησης της φλάντζας.
Όταν χρησιμοποιείτε χρονισμό στάθμης ραντάρ, βεβαιωθείτε ότι η υψηλότερη στάθμη υλικού δεν μπορεί να εισέλθει στην περιοχή τυφλού μέτρησης.
Παράμετροι Προϊόντος
Τυπική εφαρμογή
Ισχυρή σκόνη, μεγάλα στερεά
Υλικό κεραίας
PTFE
Εύρος μέτρησης
20m
Σύνδεση διεργασίας

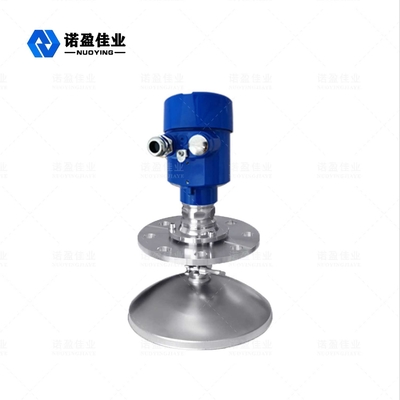

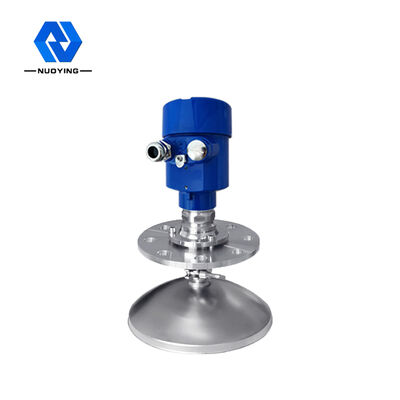

Σπείρωμα, φλάντζα (προαιρετικό)
Θερμοκρασία διεργασίας
-40~+130℃
Πίεση διεργασίας
-0.1~0.3MPa
Τροφοδοσία
24VDC
Ακρίβεια
＜0.1%F.S
Επίπεδο προστασίας
IP67
Διαστάσεις της δομής του κελύφους του μετρητή στάθμης ραντάρ (μονάδα: mm)
Υπάρχουν δύο τύποι μετρητών στάθμης ραντάρ:

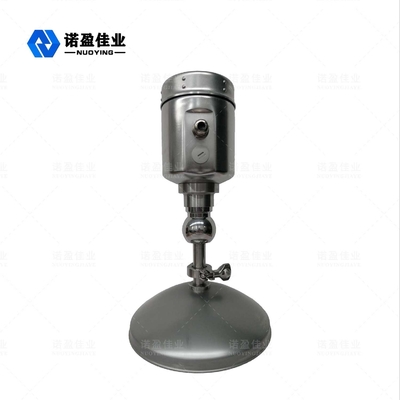

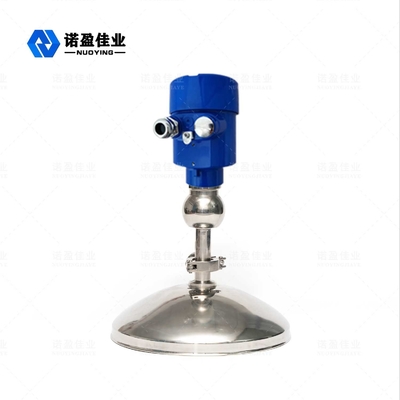

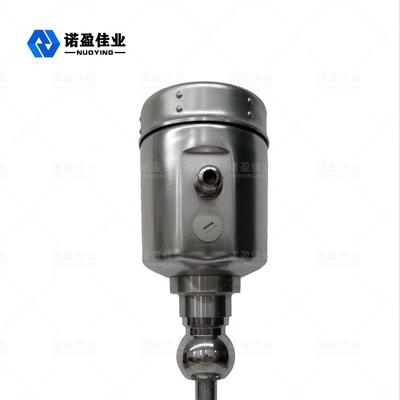

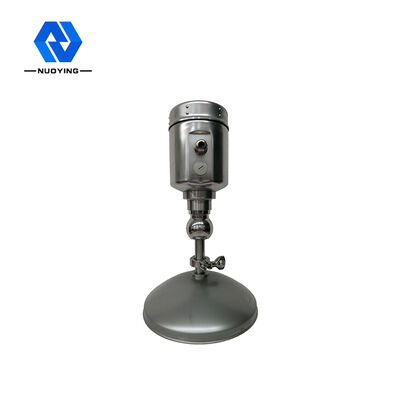

Το ένα είναι το χυτό κέλυφος αλουμινίου και το άλλο είναι μια θήκη από ανοξείδωτο χάλυβα. Ο προσαρμοσμένος σχεδιασμός μπορεί να γίνει σύμφωνα
με την απαίτηση του πελάτη και την κατάσταση του χώρου.
