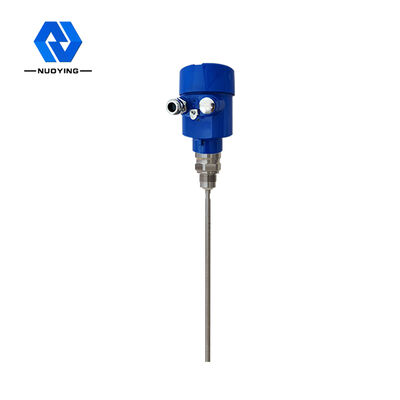

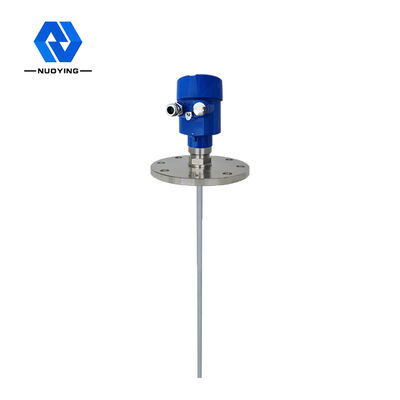

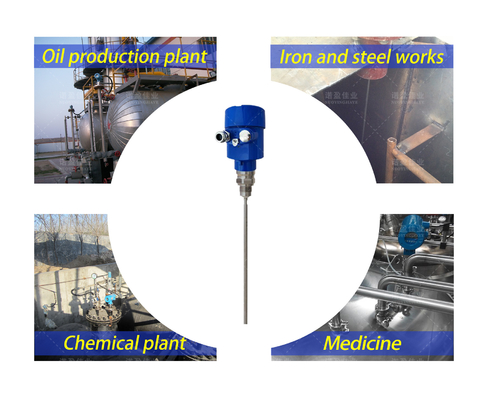

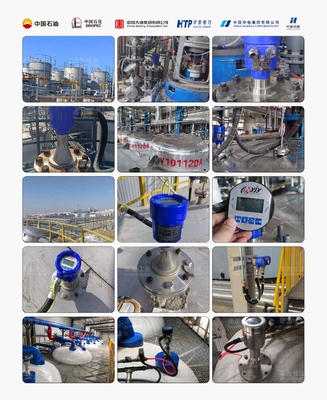

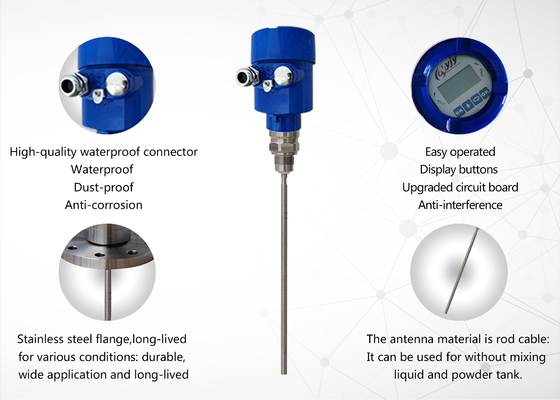

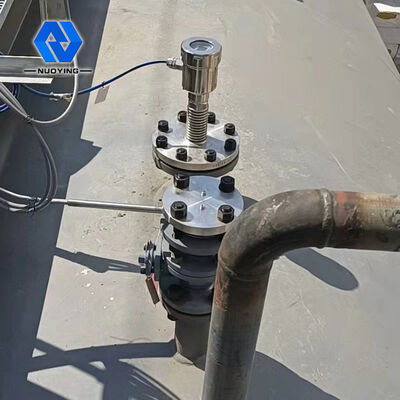

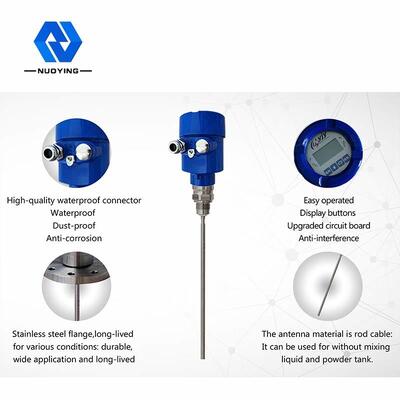

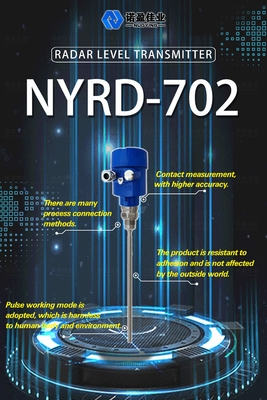

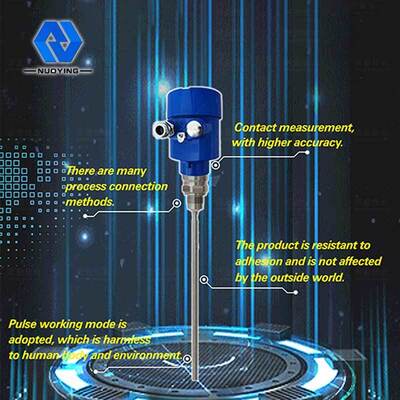

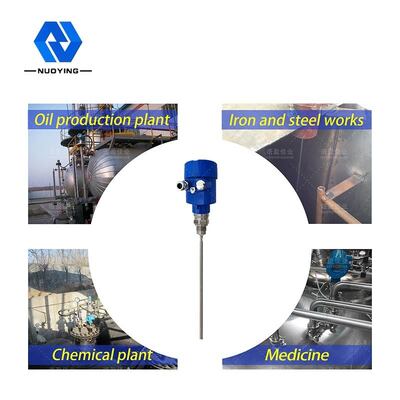

NYRD702 Αρχή λειτουργίας μεταβιβαστή επιπέδου καθοδηγούμενου ραντάρ κυμάτων
Ο υψηλής συχνότητας παλμός μικροκυμάτων που εκπέμπεται από το ραντάρ καθοδήγησης κυμάτων ταξιδεύει κατά μήκος της μονάδας ανίχνευσης (χάλυβα καλώδιο ή χάλυβα ραβδί).η διηλεκτρική σταθερά αλλάζει, προκαλώντας αντανάκλαση, και μέρος της ενέργειας του παλμού αντανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλασμένου παλμού είναι ευθέως ανάλογο με την απόσταση του μετρούμενου μέσου..
Εισαγωγή:Το ραντάρ καθοδηγούμενου κύματος είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου μέσω ηλεκτρονικών εξαρτημάτωνΟ ανιχνευτής εκπέμπει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ραβδίου ανιχνευτή.αντανακλούνται και λαμβάνονται από τον δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται σε σήμα επιπέδου
Το αντανάκλαστο σήμα παλμού μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή της σφαιρίδας. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και αναγνωρίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικού.Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με το χρόνο ταξιδιού T του παλμού: D=C×T/2(όπου C είναι η ταχύτητα του φωτός) Εφόσον είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο είναι: L=E-D
Εξαγωγή:Πρέπει να εισάγεται το ύψος της άδειας δεξαμενής E (= σημείο μηδέν), το ύψος της πλήρους δεξαμενής F= (πλήρης κλίμακα) και ορισμένες παραμέτρους εφαρμογής που πρέπει να ρυθμιστούν,οι παράμετροι εφαρμογής προσαρμόζουν αυτόματα το όργανο στο περιβάλλον μέτρησης, αντιστοιχεί σε έξοδο 4-20mA.
