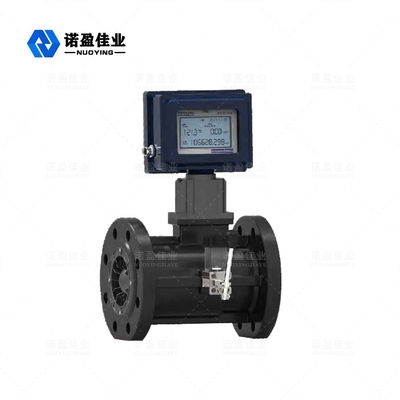

Το μέτρο ροής της σειράς NY400Q είναι ένα αισθητήρα θερμοκρασίας, πίεσης, ροής και Συνολικός συλλέκτης ροής που αναπτύχθηκε από τον ίδιο, ο οποίος έχει απορροφήσει την προηγμένη τεχνολογία ροής. Η νέα ενσωματωμένη Η παραγωγή υψηλής ακρίβειας, υψηλής αξιοπιστίας οργάνων μέτρησης ακρίβειας αερίων, με εξαιρετική Δυναμικότητα μέτρησης χαμηλής και υψηλής πίεσης, πολλαπλές μεθόδους εξόδου σήματος και

χαμηλή ευαισθησία στις διαταραχές των υγρών, που χρησιμοποιείται ευρέως στο φυσικό αέριο, το άνθρακα σε αέριο, το υγροποιημένο αέριο,μέτρηση ελαφρών υδρογονανθράκων και άλλων αερίων.

Το προϊόν αυτό έχει εγκριθεί από την εθνική επιθεώρηση ποιότητας προϊόντων ανθεκτικών σε έκρηξη Τμήμα σύμφωνα με την GB3836.2000 Ηλεκτρικός εξοπλισμός για εκρηκτικό αέριο περιβάλλον

Μέρος1: Γενικές απαιτήσεις", GB3836.2-2000 "Ηλεκτρικός εξοπλισμός για περιβάλλον εκρηκτικών αερίων

Μέρος 2: Πυροστασία "δ" και GB3836.4-2000 "Ηλεκτρικός εξοπλισμός για εκρηκτικά αέρια" Περιβάλλον Μέρος 4: Εσωτερικά ασφαλής τύπος "i"" έχει περάσει την τυποποιημένη επιθεώρηση, και η Τα σήματα ανθεκτικότητας σε έκρηξη είναι τα ExdIIBT6 (είδος αδιάβροχο), ExiaIICT6 (είδος εγγενώς ασφαλές). κατάλληλο για επικίνδυνες τοποθεσίες των ζωνών 0 (μόνο εγγενώς ασφαλείς) 1 και 2 που περιέχουν εκρηκτικά μείγματα αερίων των ομάδων θερμοκρασίας IIA, IIB, IIC T1~T4.

2. Χαρακτηριστικά

Τουρμπίνα υψηλής ποιότητας από κράμα, με υψηλότερη σταθερή ροή και αντοχή στη διάβρωση Εισαγόμενα ειδικά ρουλεμάνια υψηλής ποιότητας με μακρά διάρκεια ζωής

Ο θάλαμος μέτρησης είναι απομονωμένος από τον θάλαμο εξαερισμού για να εξασφαλίζεται η ασφάλεια του όργανο Μπορεί να ανιχνεύσει τη θερμοκρασία, την πίεση και τη ροή του αερίου που πρέπει να μετρηθεί και μπορεί να Η μέθοδος αυτόματης παρακολούθησης και αντιστάθμισης της ροής και εμφάνισης του σωρευτικού όγκου αερίου στο Οι τιμές της θερμοκρασίας και της πίεσης μπορούν να καθορίζονται με βάση τις τιμές της θερμοκρασίας και της πίεσης. Ελέγχονται σε πραγματικό χρόνο

Ευρύ φάσμα ροής (Qmax/Qmin≥20:1), καλή επαναληψιμότητα, υψηλή ακρίβεια (έως 1,0 κλάσης), μικρό

απώλεια πίεσης, χαμηλή αρχική ροή, έως 0,6m3/h

Διανοητική μη γραμμική διόρθωση συντελεστή μετρητή σε πολλά σημεία

Ενσωματωμένοι αισθητήρες πίεσης και θερμοκρασίας, υψηλές επιδόσεις ασφάλειας, συμπαγή δομή και

όμορφη εμφάνιση

Το όργανο διαθέτει λειτουργίες προστασίας από εκρήξεις και προστασίας.

ExdIIBT6, ExiaIICT6, και το επίπεδο προστασίας είναι IP65

Το σύστημα λειτουργεί με χαμηλή κατανάλωση ενέργειας, μπορεί να χρησιμοποιηθεί μία μπαταρία λιθίου 3.2V10AH

συνεχώς για περισσότερο από 3 χρόνια

Ο συντελεστής του μετρητή και η συσσωρευμένη τιμή ροής δεν θα χαθεί για δέκα χρόνια μετά την παροχή ενέργειας

αποτυχία

3. Αρχή λειτουργίας

Όταν το υγρό ρέει στο μετρητή ροής, διορθώνεται και επιταχύνεται υπό την επίδραση του

Η ελαφρύτητα του αέρα που εισέρχεται από την καμπύλη του αιολικού αερίου είναι μικρότερη από την ελαφρύτητα του αέρα που εισέρχεται από την καμπύλη του αέρα.

Η καμπύλη δημιουργεί ροπή περιστροφής σε αυτή τη στιγμή.

Σε ένα συγκεκριμένο εύρος ροής, η στροφή του

Η γωνιακή ταχύτητα της περιστροφής της τουρμπίνας είναι ανάλογη με τη ροή του όγκου του υγρού.

Η ένταση του νερού είναι η τιμή της θερμοκρασίας του νερού.

Το σήμα ενισχύεται, φιλτράρεται και διαμορφώνεται σε έξυπνο υπολογισμό ροής μαζί με τη θερμοκρασία και την πίεση.

σήματα αισθητήρων Η μονάδα μικροεπεξεργασίας του οργάνου εκτελεί αριθμητική επεξεργασία και

εμφανίζει απευθείας την ροή όγκου και τη συνολική ποσότητα αερίου στην οθόνη LCD.
