| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYCZ500 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $538~$1200/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου 24VDC Υψηλής ακρίβειας μεταδότης επιπέδου νερού από ανοξείδωτο χάλυβα κατασκευασμένος στην Κίνα
Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500Αρχή λειτουργίας
Το προϊόν αποτελείται κυρίως από μια ράβδο μέτρησης, έναν ηλεκτρονικό θάλαμο και μια πλωτή σφαίρα χωρίς επαφή που βρίσκεται πάνω στην ράβδο μέτρησης.Στο μετρητή τοποθετείται μαγνητοστρικτικό σύρμα (σύρμα καθοδήγησης κυμάτων)Η ράβδο μέτρησης είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, το οποίο προστατεύει πολύ καλά το καλώδιο κυματοφόρου.
Όταν λειτουργεί ο μαγνητοστρίκτης μετρητής επιπέδου υγρού, η γεννήτρια παλμών στον ηλεκτρονικό θάλαμο εκπέμπει ένα παλμό εκκίνησης.παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται προς την κατεύθυνση του καλωδίου κυματοδηγούΌταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στην πλωτή σφαίρα, δημιουργεί μια μαγνητοστρίκτικη επίδραση τέντωσης.προκαλώντας την περιστροφή του καλωδίου κυματοδηγού και δημιουργώντας ένα μηχανικό κύμα σταθερής ταχύτηταςΑυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις.Το μηχανικό κύμα που μεταδίδεται πίσω στον ηλεκτρονικό θάλαμο ανιχνεύεται από τον μηχανισμό λήψης ενέργειας που είναι εγκατεστημένος στον ηλεκτρονικό θάλαμο και μετατρέπεται σε αντίστοιχο παλμό ρεύματοςΟ μηχανισμός λήψης ενέργειας υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος του μετρούμενου επιπέδου υγρού.
Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500 Πεδία εφαρμογής
1- Μέτρηση και έλεγχος επιπέδου βιομηχανικού πεδίου
2. Μέτρηση και έλεγχος επιπέδου δεξαμενής
3. Ελέγχος επιπέδου υγρού σε χημικές διαδικασίες
4. Έλεγχος επιπέδου υγρού φαρμακευτικής δεξαμενής
5. Έλεγχος δεξαμενών τροφίμων και ποτών
Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500Τεχνικές παραμέτρους
| Σχήμα | NYCZ500 |
| Τυπική εφαρμογή | Μέτρηση επιπέδου υγρού, μέτρηση διασύνδεσης υγρού με υγρό |
| Σχήμα κεραίας | Τύπος ράβδου |
| Υλικό κεραίας | 304, 316L (προαιρετικό) |
| Πεδίο μέτρησης | 0Επικεφαλής5 μέτρα |
| Ακριβότητα μέτρησης | ±0,5 mm |
| Γωνία μέτρησης | 10° |
| Ηλεκτρική τροφοδοσία | 24VDC (2 καλώδια, 4 καλώδια), 220VAC |
| Θέρμανση διαδικασίας | -40 ̊+200°C |
| Πίεση διαδικασίας | -0,1 έως 10,0 MPa |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα, στήριγμα (προαιρετικά) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus |
| ρεύμα λειτουργίας | 4...20mA |
| Χαρακτηριστικό φορτίου | Μέγιστη αντίσταση φορτίου 600Ω για ισχύ εξόδου· μέγιστη αντίσταση φορτίου 2mA για τάση εξόδου |
| Χρόνος απόκρισης | 0.2-5ms |
| Επίπεδο προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Ασφάλεια από εκρήξεις | Διάταξη 6 Γα; Διάταξη 6 Γκα |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

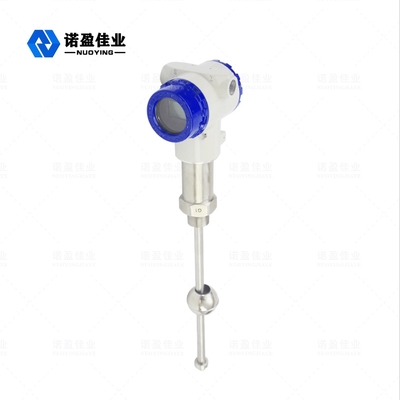

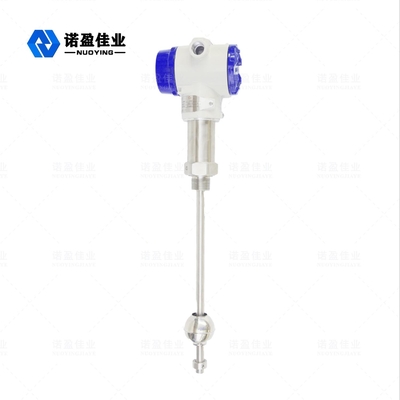

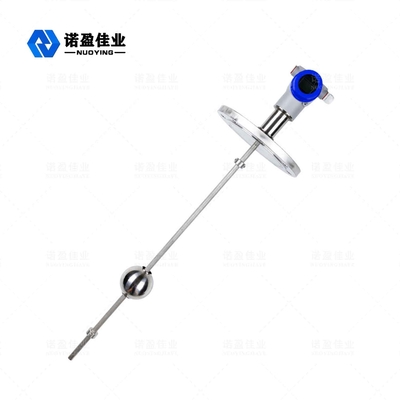

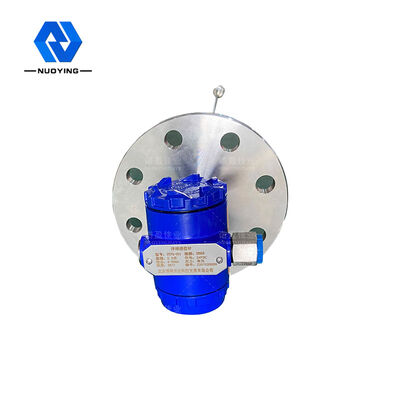

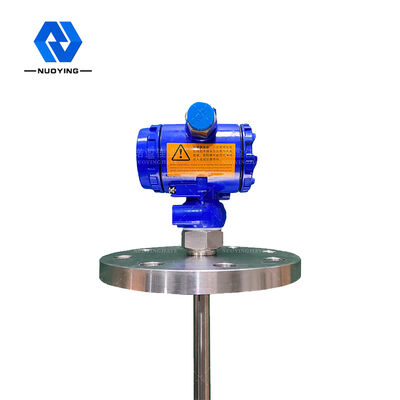

Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500 Συνδεδεμένες εικόνες
