Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 0~6m, 0~25m | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
|---|---|---|---|
| Υλικό: | PTFE (προαιρετικό) | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική) |
| Επίδειξη: | LCD | Λειτουργούσα θερμοκρασία: | -40~80℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | 1Mpa |
| Υψηλό φως: | Μαγνητοσυσταλτικό μετρητή στάθμης 24 VDC,Μαγνητοσυσταλτικό μετρητή στάθμης 1Mpa,1Mpa Πομπός επιπέδου διεπαφής |
||

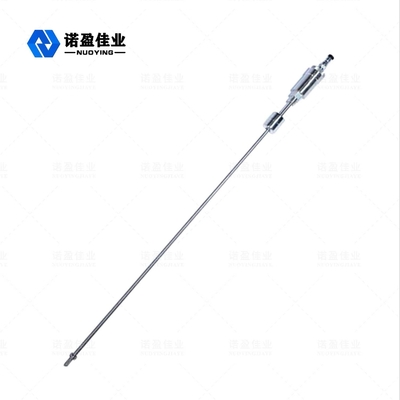

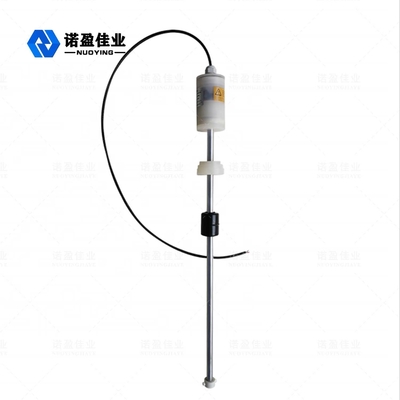

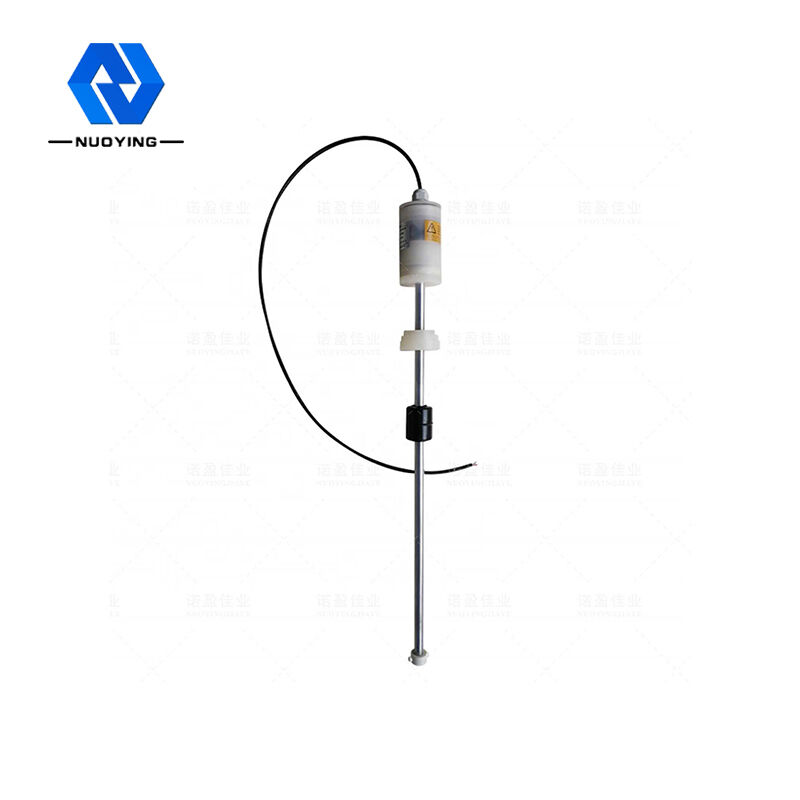

Μαγνητοσυσταλτικός μετρητής στάθμης υγρών
Όργανο μέτρησης στάθμης υγρού Maglev gauge Μαγνητοσυσταλτικό μετρητή στάθμης υγρού Όργανο διεπαφής λαδιού-νερού
Μαγνητοσυσταλτικό ΥγρόΕπίπεδο ΜετρητήςΛειτουργικός Αρχή
Όταν ο αισθητήρας του μετρητή μαγνητοσυστολής στάθμης λειτουργεί, το τμήμα κυκλώματος του αισθητήρα θα διεγείρει ένα παλμικό ρεύμα στο καλώδιο του κυματοδηγού και το ρεύμα θα δημιουργήσει ένα μαγνητικό πεδίο παλμικού ρεύματος γύρω από το καλώδιο κυματοδηγού όταν αυτό διαδίδεται κατά μήκος του καλωδίου κυματοδηγού.Η ράβδος αισθητήρα του μαγνητοσυστολικού μετρητή στάθμης είναι εφοδιασμένη με έναν πλωτήρα, ο οποίος μπορεί να κινείται πάνω και κάτω κατά μήκος της ράβδου με την αλλαγή της στάθμης του υγρού.Μέσα στον πλωτήρα υπάρχει ένα σύνολο μόνιμων μαγνητικών δακτυλίων.Όταν το μαγνητικό πεδίο παλμικού ρεύματος συναντήσει το μαγνητικό πεδίο του δακτυλίου που δημιουργείται από τον πλωτήρα, το μαγνητικό πεδίο γύρω από τον πλωτήρα αλλάζει έτσι ώστε το σύρμα κυματοδηγού από μαγνητοσυστολικό υλικό να δημιουργεί έναν παλμό στρεπτικού κύματος στη θέση του πλωτήρα, ο οποίος μεταδίδεται πίσω κατά μήκος του σύρμα κυματοδηγού σε σταθερή ταχύτητα και ανιχνεύεται από τον μηχανισμό ανίχνευσης.Με τη μέτρηση της χρονικής διαφοράς μεταξύ του παλμικού ρεύματος και του στρεπτικού κύματος, μπορεί να προσδιοριστεί με ακρίβεια η θέση του πλωτήρα, δηλαδή η θέση της στάθμης του υγρού.Τεχνικά πλεονεκτήματα του μαγνητοσυσπαστικού μετρητή στάθμης: ο μαγνητοσυστολικός μετρητής στάθμης είναι κατάλληλος για τη μέτρηση στάθμης της στάθμης καθαρού υγρού με υψηλή ακρίβεια και η ακρίβεια μπορεί να φτάσει το 1 mm.Η ακρίβεια του πιο πρόσφατου προϊόντος μπορεί να φτάσει τα 0,1 mm.Ο μαγνητοσυσταλτικός μετρητής στάθμης μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση των ορίων μεταξύ δύο διαφορετικών υγρών.Αντιεκρηκτική σχεδίαση, κατάλληλη για επικίνδυνες περιπτώσεις, έξυπνη σχεδίαση ηλεκτρονικού κυκλώματος μπορεί να υπολογίσει τον όγκο.Το μόνο κινούμενο μέρος είναι ο πλωτήρας, επομένως η συντήρηση είναι πολύ χαμηλή.
Μαγνητοσυσταλτικό ΥγρόΕπίπεδοΜετρητήςΤεχνική Παράμετρος
| Εφαρμογές | επίπεδο υγρού |
| Εύρος μέτρησης |
Ανιχνευτής: 0-50~6000mm |
| Ακρίβεια | ±0,5 mm |
| Παροχή ηλεκτρικού ρεύματος | 24VDC ±10% |
| Έξοδος σήματος | 4~20mA / Hart / RS485 |
| Ρεύμα λειτουργίας | 4~20mA;20,4 mA |
| Χαρακτηριστικά φορτίου | όταν έξοδος ρεύματος, μέγιστη αντίσταση φορτίου 600 Q έξοδος τάσης, μέγιστη αντίσταση φορτίου 2 mA |
| Θερμοκρασία διεργασίας | -40-80 °C, |
| Θερμοκρασία περιβάλλοντος | -40-80°C |
| Επίδραση θερμοκρασίας | ±0,5 °C |
| Πίεση διαδικασίας | - 0,1 ~ 1,0 MPa |
| Ανάλυση | ±lmm |
| Χρόνος απόκρισης | 0,2 ms |
| Υλικό ράβδου | 304 316 λίτρα (προαιρετικό) |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα, στήριξη στήριξης (προαιρετικό) |
| Εμφάνιση τοποθεσίας | LCD (προαιρετικό) |
| Υλικό στέγασης | ανοξείδωτο / αλουμίνιο (προαιρετικό) |
| Βαθμός προστασίας | IP67 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia IICT6 (προαιρετικό) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Μαγνητοσυσταλτικός μετρητής στάθμηςκεραία που χρησιμοποιεί υλικό PTFE, PTFE (τεφλόν ή PTFE), κοινώς γνωστό ως "βασιλιάς πλαστικών", αποτελείται από τετραφθοροαιθυλένιο με πολυμερισμό πολυμερών ενώσεων, έχει εξαιρετική χημική σταθερότητα, υψηλή αντοχή στη διάβρωση, σφράγιση, λίπανση δεν είναι κολλώδης, ηλεκτρική μόνωση και καλή αντοχή κατά της γήρανσης, το PTFE έχει τα ακόλουθα χαρακτηριστικά:
Μαγνητοσυσταλτικό Υγρό Επίπεδο ΜετρητήςΤυπική εφαρμογή και εγκατάσταση
