NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου για τη μέτρηση διεπαφών υγρού με υγρό με υψηλή αξιοπιστία

NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου για τη μέτρηση διεπαφών υγρού με υγρό με υψηλή αξιοπιστία

Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500Αρχή λειτουργίας

Το προϊόν αποτελείται κυρίως από μια ράβδο μέτρησης, έναν ηλεκτρονικό θάλαμο και μια πλωτή σφαίρα χωρίς επαφή που βρίσκεται πάνω στην ράβδο μέτρησης.Στο μετρητή τοποθετείται μαγνητοστρικτικό σύρμα (σύρμα καθοδήγησης κυμάτων)Η ράβδο μέτρησης είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, το οποίο προστατεύει πολύ καλά το καλώδιο κυματοφόρου.

Όταν λειτουργεί ο μαγνητοστρίκτης μετρητής επιπέδου υγρού, η γεννήτρια παλμών στον ηλεκτρονικό θάλαμο εκπέμπει ένα παλμό εκκίνησης.παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται προς την κατεύθυνση του καλωδίου κυματοδηγούΌταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στην πλωτή σφαίρα, δημιουργεί μια μαγνητοστρίκτικη επίδραση τέντωσης.προκαλώντας την περιστροφή του καλωδίου κυματοδηγού και δημιουργώντας ένα μηχανικό κύμα σταθερής ταχύτηταςΑυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις.Το μηχανικό κύμα που μεταδίδεται πίσω στον ηλεκτρονικό θάλαμο ανιχνεύεται από τον μηχανισμό λήψης ενέργειας που είναι εγκατεστημένος στον ηλεκτρονικό θάλαμο και μετατρέπεται σε αντίστοιχο παλμό ρεύματοςΟ μηχανισμός λήψης ενέργειας υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος του μετρούμενου επιπέδου υγρού.

Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500 Χαρακτηριστικά σχεδιασμού

1. Ευρεία εφαρμοσιμότητα: μια ποικιλία μορφών ανιχνευτών, μια ποικιλία μορφών σύνδεσης διαδικασίας, μια ποικιλία υλικών παραγωγής, μπορεί να προσαρμοστεί σχεδιασμός.

2Αξιοπιστία: Καθώς το μαγνητοστρικτικό μετρητή επιπέδου υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινούμενο μέρος, οπότε δεν υπάρχει τριβή, δεν υπάρχει φθορά.Ολόκληρος ο μετατροπέας περιέχεται σε ένα σωλήνα από ανοξείδωτο χάλυβα, και το μέσο μέτρησης χωρίς επαφή, αξιόπιστη λειτουργία αισθητήρων, μακρά διάρκεια ζωής.

3. Υψηλή ακρίβεια: Καθώς το μαγνητοστρικτικό μετρητή επιπέδου λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας το χρόνο του αρχικού παλμού και του τελικού παλμού,Έτσι η ακρίβεια της μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0..01% FS, η οποία είναι δύσκολο να επιτευχθεί με την ακρίβεια με άλλους αισθητήρες.

Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500Τεχνικές παραμέτρους

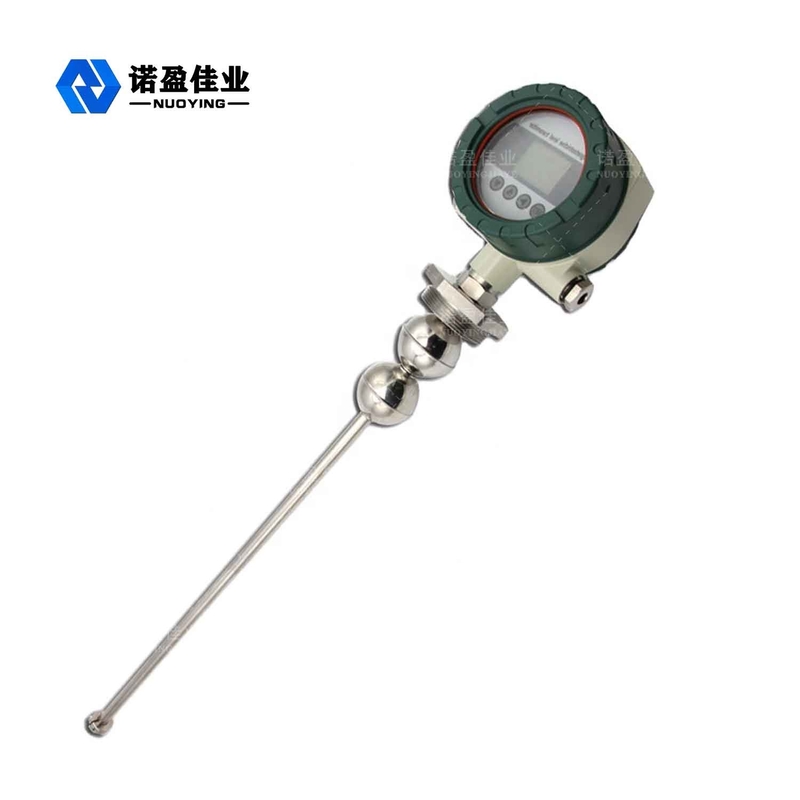

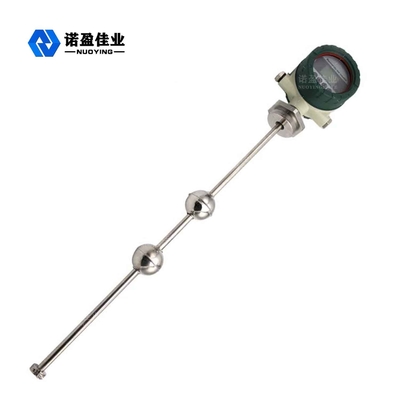

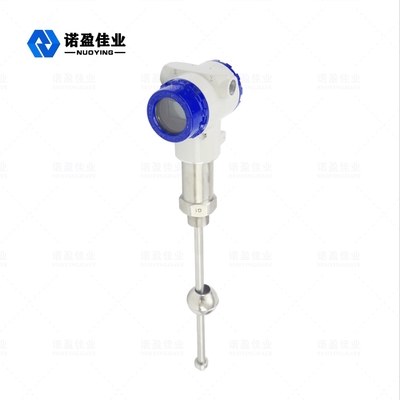

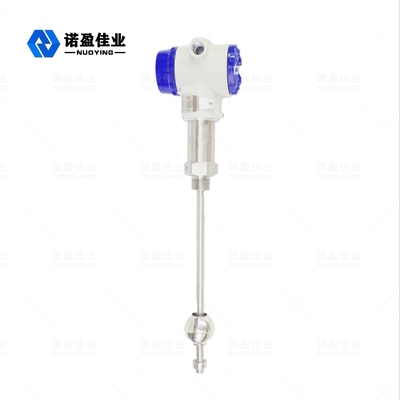

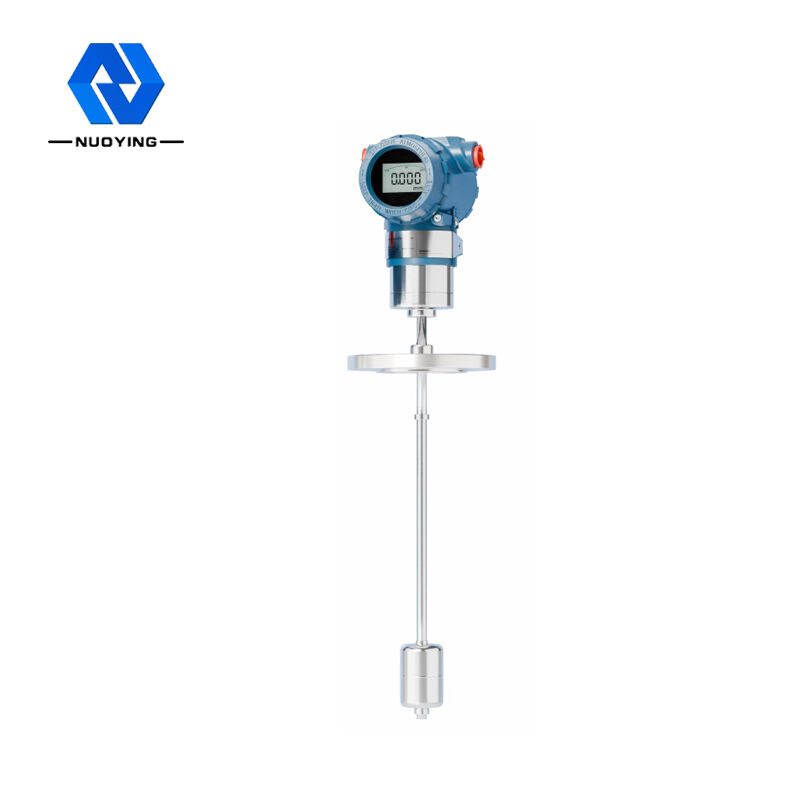

Δείκτης επιπέδου μαγνητοστρίκτου NYCZ500 Συνδεδεμένες εικόνες
