NYCZ500 Τύπος ράβδου Μαγνητοστρίκτης μετρητής επιπέδου για τη μέτρηση επιπέδου υγρού με πιστοποιητικό CE και ακρίβεια ± 0,5 mm

NYCZ500 Τύπος ράβδου Μαγνητοστρίκτης μετρητής επιπέδου για τη μέτρηση επιπέδου υγρού με πιστοποιητικό CE και ακρίβεια ± 0,5 mm

Τύπος ράβδου NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδουΑρχή λειτουργίας

Το προϊόν αποτελείται κυρίως από μια ράβδο μέτρησης, έναν ηλεκτρονικό θάλαμο και μια πλωτή σφαίρα χωρίς επαφή που βρίσκεται πάνω στην ράβδο μέτρησης.Στο μετρητή τοποθετείται μαγνητοστρικτικό σύρμα (σύρμα καθοδήγησης κυμάτων)Η ράβδο μέτρησης είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, το οποίο προστατεύει πολύ καλά το καλώδιο κυματοφόρου.

Όταν λειτουργεί ο μαγνητοστρίκτης μετρητής επιπέδου υγρού, η γεννήτρια παλμών στον ηλεκτρονικό θάλαμο εκπέμπει ένα παλμό εκκίνησης.παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται προς την κατεύθυνση του καλωδίου κυματοδηγούΌταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στην πλωτή σφαίρα, δημιουργεί μια μαγνητοστρίκτικη επίδραση τέντωσης.προκαλώντας την περιστροφή του καλωδίου κυματοδηγού και δημιουργώντας ένα μηχανικό κύμα σταθερής ταχύτηταςΑυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις.Το μηχανικό κύμα που μεταδίδεται πίσω στον ηλεκτρονικό θάλαμο ανιχνεύεται από τον μηχανισμό λήψης ενέργειας που είναι εγκατεστημένος στον ηλεκτρονικό θάλαμο και μετατρέπεται σε αντίστοιχο παλμό ρεύματοςΟ μηχανισμός λήψης ενέργειας υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος του μετρούμενου επιπέδου υγρού.

Τύπος ράβδου NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου Χαρακτηριστικά σχεδιασμού

1. Ευρεία εφαρμοσιμότητα: μια ποικιλία μορφών ανιχνευτών, μια ποικιλία μορφών σύνδεσης διαδικασίας, μια ποικιλία υλικών παραγωγής, μπορεί να προσαρμοστεί σχεδιασμός.

2Αξιοπιστία: Καθώς το μαγνητοστρικτικό μετρητή επιπέδου υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινούμενο μέρος, οπότε δεν υπάρχει τριβή, δεν υπάρχει φθορά.Ολόκληρος ο μετατροπέας περιέχεται σε ένα σωλήνα από ανοξείδωτο χάλυβα, και το μέσο μέτρησης χωρίς επαφή, αξιόπιστη λειτουργία αισθητήρων, μακρά διάρκεια ζωής.

3. Υψηλή ακρίβεια: Καθώς το μαγνητοστρικτικό μετρητή επιπέδου λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας το χρόνο του αρχικού παλμού και του τελικού παλμού,Έτσι η ακρίβεια της μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0..01% FS, η οποία είναι δύσκολο να επιτευχθεί με την ακρίβεια με άλλους αισθητήρες.

4. Καλή ασφάλεια: Το μαγνητοστρίκτικο μετρητή επιπέδου έχει υψηλή ανθεκτικότητα σε εκρήξεις, είναι εγγενώς ασφαλές, ασφαλές στη χρήση, ειδικά κατάλληλο για τη μέτρηση χημικών υλικών και εύφλεκτων υγρών.Δεν χρειάζεται να ανοίγεται το καπάκι της δεξαμενής κατά τη μέτρηση, αποφεύγοντας την ανασφάλεια της χειροκίνητης μέτρησης.

5Το μέτρο επιπέδου με μαγνητικό σβήσιμο είναι εύκολο στην εγκατάσταση και απλό στη συντήρηση: το μέτρο επιπέδου με μαγνητικό σβήσιμο τοποθετείται γενικά μέσω του υφιστάμενου ανοίγματος στην κορυφή της δεξαμενής,ειδικά κατάλληλο για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών που ήδη λειτουργούν, και δεν μπορεί να επηρεάσει την κανονική παραγωγή κατά τη διάρκεια της διαδικασίας εγκατάστασης.

Τύπος ράβδου NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου Πεδία εφαρμογής

1- Μέτρηση και έλεγχος επιπέδου βιομηχανικού πεδίου

2. Μέτρηση και έλεγχος επιπέδου δεξαμενής

3. Ελέγχος επιπέδου υγρού σε χημικές διαδικασίες

4. Έλεγχος επιπέδου υγρού φαρμακευτικής δεξαμενής

5. Έλεγχος δεξαμενών τροφίμων και ποτών

6Παρακολούθηση της στάθμης νερού στα φράγματα

7. Πινεσθό νερό και επεξεργασία λυμάτων

8. Μέτρηση και έλεγχος της διεπαφής πετρελαίου-νερού

9Σύστημα διαχείρισης μετρήσεων σταθμών βενζίνης

10. Άλλες μετρήσεις και έλεγχοι επιπέδου υγρών

Τύπος ράβδου NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδουΤεχνικές παραμέτρους

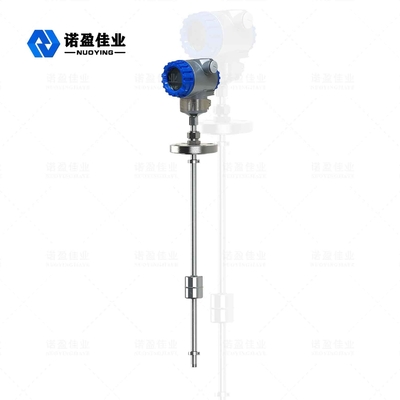

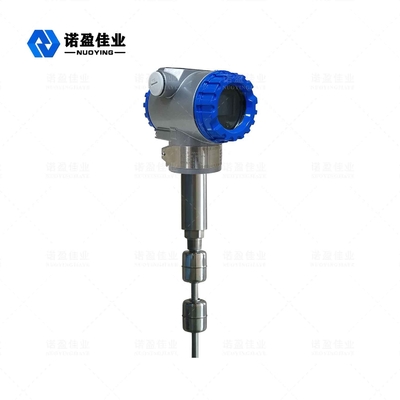

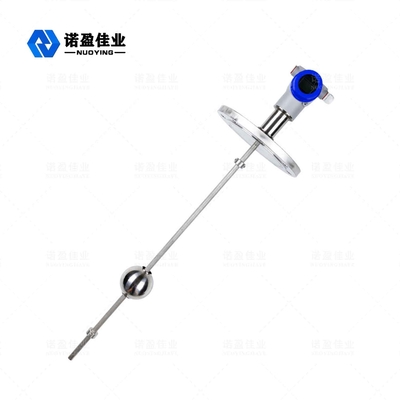

Τύπος ράβδου NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου Συνδεδεμένες εικόνες
