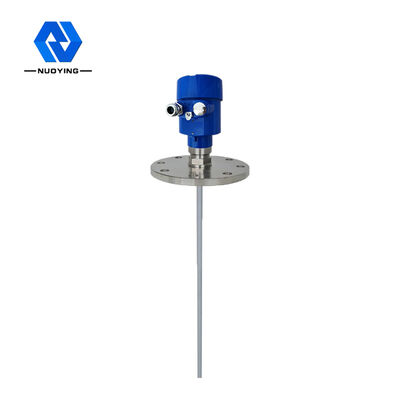

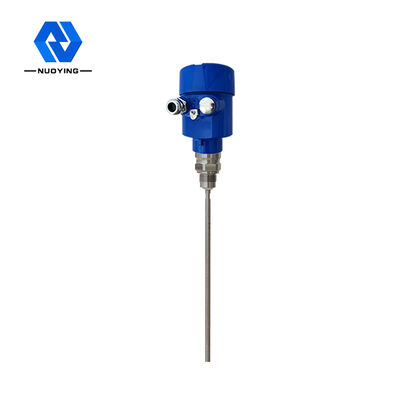

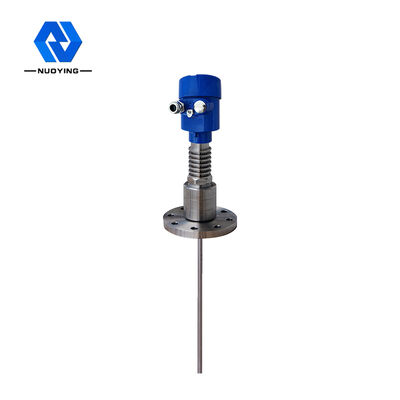

Αισθητήρας υψηλής θερμοκρασίας Κατασκευαστής NYRD702 Πομπός επιπέδου ραντάρ με καθοδηγούμενο κύμα τύπου ράβδου για υγρά με έξοδο RS485

Κατασκευαστής αισθητήρα υψηλής θερμοκρασίας NYRD702 Μεταλλάκτης στάθμης ραντάρ καθοδηγούμενου κύματος τύπου ράβδου για υγρά με έξοδο RS485

Αρχή λειτουργίας μεταλλάκτη στάθμης ραντάρ καθοδηγούμενου κύματος τύπου ράβδου NYRD702

Είσοδος:
Το ραντάρ καθοδηγούμενου κύματος είναι ένα όργανο μέτρησης βασισμένο στην αρχή του χρόνου ταξιδιού. Το κύμα ραντάρ λειτουργεί με την ταχύτητα του φωτός και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα στάθμης μέσω ηλεκτρονικών εξαρτημάτων. Ο αισθητήρας εκπέμπει παλμούς υψηλής συχνότητας και διαδίδεται κατά μήκος του καλωδίου ή του αισθητήρα ράβδου. Όταν οι παλμοί συναντήσουν την επιφάνεια του υλικού, ανακλώνται πίσω και λαμβάνονται από τον δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται στο σήμα στάθμης.

Το ανακλώμενο σήμα παλμού μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή του αισθητήρα ράβδου. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και αναγνωρίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικού. Η σωστή αναγνώριση του σήματος ηχούς ολοκληρώνεται από το λογισμικό παλμών. Η απόσταση D από την επιφάνεια του υλικού είναι ανάλογη με τον χρόνο ταξιδιού T του παλμού: D=C×T/2 (όπου C είναι η ταχύτητα του φωτός). Δεδομένου ότι η απόσταση E της κενής δεξαμενής είναι γνωστή, η στάθμη είναι: L=E-D

Έξοδος:
Εισάγοντας το ύψος κενής δεξαμενής E (= μηδέν), το ύψος πλήρους δεξαμενής F (= πλήρες εύρος) και κάποιες παραμέτρους εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα τον μετρητή στο περιβάλλον μέτρησης, που αντιστοιχεί σε έξοδο 4-20mA.

Μεταλλάκτης στάθμης ραντάρ καθοδηγούμενου κύματος τύπου ράβδου NYRD702 Χαρακτηριστικά Σχεδιασμού

◎ Cεπαφή μέτρησης με υψηλή ακρίβεια για πιο ακριβή αποτελέσματα

◎ Nμην επηρεάζεται από εξωτερικά περιβάλλοντα όπως η θερμοκρασία του μέσου, η πρόσφυση κ.λπ.

◎ Κατάλληλο για διάφορες σύνθετες συνθήκες εργασίας και εφαρμογές, όπως υψηλή θερμοκρασία, υψηλή πίεση, μέσα χαμηλής διηλεκτρικής σταθεράς κ.λπ.

◎ Μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς καμία βλάβη στον ανθρώπινο οργανισμό και το περιβάλλον.

Μεταλλάκτης στάθμης ραντάρ καθοδηγούμενου κύματος τύπου ράβδου NYRD702 Πεδία Εφαρμογής

1. Ηλεκτροπαραγωγές μονάδες: Δεξαμενές, αντλίες σιλό, ατμοδοχεία, αποθήκες τέφρας, δεξαμενές πετρελαίου κ.λπ.

2. Πετρελαιοπηγές: Δεξαμενές αποθήκευσης αργού πετρελαίου, δεξαμενές αποθήκευσης διυλισμένου πετρελαίου, δεξαμενές καθίζησης, δεξαμενές λυμάτων, δεξαμενές λάσπης γεώτρησης κ.λπ.

3. Χημικά: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτων υλών, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης ασφάλτου κ.λπ.

4. Μεταλλουργία: Σιλό πρώτων υλών, σιλό βοηθητικών υλικών, δεξαμενές εξισορρόπησης ηλεκτρολυτικών κυψελών κ.λπ.

5. Υδάτινοι Πόροι: Κανάλια, δεξαμενές, άρδευση αγροτεμαχίων, παρακολούθηση στάθμης ποταμών, προειδοποίηση πλημμύρας, αστικές πλημμύρες κ.λπ.

NYRD702 Τύπος ράβδου Μεταλλάκτης στάθμης ραντάρ καθοδηγούμενου κύματος Τεχνικές Παράμετροι

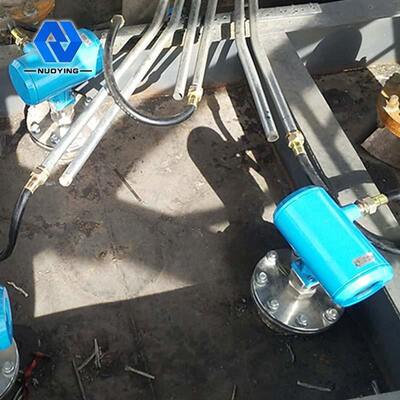

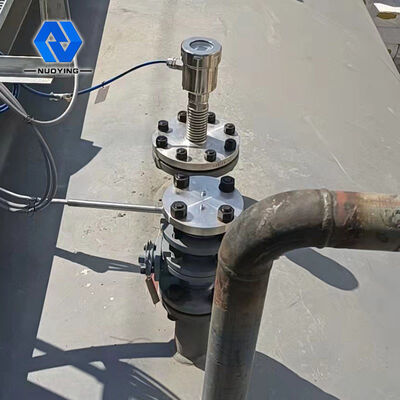

NYRD702 Τύπος ράβδου Μεταλλάκτης στάθμης ραντάρ καθοδηγούμενου κύματος Σχετικές εικόνες
