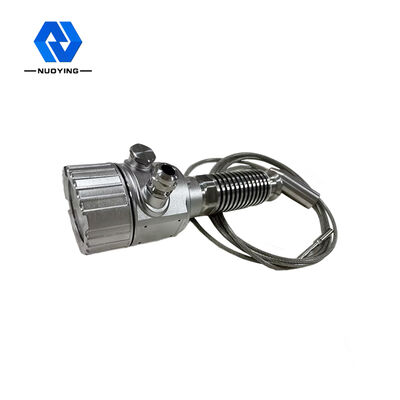

Εταιρική απευθείας πώληση NYRD701 1.8GHz υψηλής ακρίβειας κατευθυνόμενο ραντάρ κύματος μετρητή επιπέδου με έξοδο 4-20mA

Εταιρική απευθείας πώληση NYRD701 1.8GHz υψηλής ακρίβειας κατευθυνόμενο ραντάρ κύματος μετρητή επιπέδου με έξοδο 4-20mA

NYRD701 1,8GHzΚατευθυνόμενο κύμαΜεταδότης επιπέδου ραντάρΑρχή λειτουργίας

Ο υψηλής συχνότητας παλμός μικροκυμάτων που εκπέμπεται από το ραντάρ καθοδήγησης κυμάτων ταξιδεύει κατά μήκος της μονάδας ανίχνευσης (χάλυβα καλώδιο ή χάλυβα ράβδος).η διηλεκτρική σταθερά αλλάζει, προκαλώντας αντανάκλαση, και μέρος της ενέργειας του παλμού αντανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλασμένου παλμού είναι ευθέως ανάλογο με την απόσταση του μετρούμενου μέσου..

Εισαγωγή:
Το ραντάρ καθοδηγούμενου κύματος είναι ένα μέσο μέτρησης βασισμένο στην αρχή του ταξιδιού στο χρόνο.και ο χρόνος λειτουργίας μπορεί να μετατραπεί σε σήμα επιπέδου μέσω ηλεκτρονικών εξαρτημάτωνΟ ανιχνευτής εκπέμπει παλμούς υψηλής συχνότητας και εξαπλώνεται κατά μήκος του καλωδίου ή του ανιχνευτή ράβδου.αντανακλούνται και λαμβάνονται από τον δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται σε σήμα επιπέδου.

Το αντανάκλαστο σήμα παλμού μεταδίδεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του καλωδίου ή της σφαιρίδας.Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και αναγνωρίζει την ηχώ που παράγεται από τον παλμό μικροκυμάτων στην επιφάνεια του υλικούΗ σωστή αναγνώριση του σήματος ηχώ ολοκληρώνεται από το λογισμικό παλμών.D=C×T/2 (όπου C είναι η ταχύτητα του φωτός)Δεδομένου ότι είναι γνωστή η απόσταση E της άδειας δεξαμενής, το επίπεδο είναι:

Εξαγωγή:
Με την εισαγωγή ύψους κενής δεξαμενής E ((= μηδέν), ύψους πλήρους δεξαμενής F ((= πλήρης εύρους) και ορισμένων παραμέτρων εφαρμογής, οι παραμέτροι εφαρμογής προσαρμόζουν αυτόματα το μετρητή στο περιβάλλον μέτρησης,που αντιστοιχεί σε ισχύ εξόδου 4-20mA.

NYRD701 1,8GHzΚατευθυνόμενο κύμαΜεταδότης επιπέδου ραντάρΧαρακτηριστικά σχεδιασμού

• Ο πομπός υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχώ Echo Discovery.Η μέτρηση επαφής έχει υψηλή ακρίβεια και πιο ακριβή μέτρησηΤαυτόχρονα, η καθοδηγούμενη ραδιοεπιφάνεια αντισυσπειρώσεως, δεν επηρεάζεται από τη μέση θερμοκρασία, την προσκόλληση και άλλα εξωτερικά περιβάλλοντα.

• Η σειρά 70X καθοδηγούμενου ραντάρ στάθμη μεταδότη είναι κατάλληλη για διάφορες περίπλοκες συνθήκες εργασίας και εφαρμογές, όπως υψηλή θερμοκρασία, υψηλή πίεση, και μικρή διαλεκτρική σταθερή, κλπ.

• Τρόπος λειτουργίας με παλμούς, χαμηλή ισχύ εκπομπών, μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς καμία βλάβη στο ανθρώπινο σώμα και το περιβάλλον.

NYRD701 1,8GHzΚατευθυνόμενο κύμαΠεδία εφαρμογής των πομπόων ραντάρ

1Ηλεκτρικοί σταθμοί: δεξαμενές, αντλίες σιλό, κουβάδες ατμού, αποθήκευση στάχτης, δεξαμενές πετρελαίου κλπ.

2Πετρελαϊκό πεδίο: δεξαμενές αποθήκευσης αργού πετρελαίου, δεξαμενές αποθήκευσης επεξεργασμένου πετρελαίου, δεξαμενές αποθέματος, δεξαμενές λυμάτων, δεξαμενές λάσπης γεωτρικής κλπ.

3Χημικά: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτων υλών, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης άσφαλτου κλπ.

4Μεταλλουργία: σιλό πρώτων υλών, σιλό βοηθητικών υλικών, δεξαμενές ηλεκτρολυτικών κυψελών, κλπ.

5Υδάτινοι πόροι: Διάρρηξη καναλιών, δεξαμενών, άρδευση γεωργικών εκτάσεων, παρακολούθηση της στάθμης του νερού των ποταμών, προειδοποίηση για αιφνίδια πλημμύρες, πλημμύρες σε πόλεις κλπ.

6Τροφίμα: εργοστάσιο χυμών, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ζυθοποιίας κλπ.

7Φαρμακευτικά προϊόντα: Κινέζικες δεξαμενές αποθήκευσης φαρμάκων, διαχωριστές, δεξαμενές ζύμωσης κλπ.

8- επεξεργασία νερού: δεξαμενές, κοιλότητες, δεξαμενές επεξεργασίας νερού, δεξαμενές ιζηματοποίησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού κ.λπ.

9Χαρτί: Πύργος αποθήκευσης, σιλό αποθήκευσης χημικών υλικών κλπ.

10Άλλες βιομηχανίες: λατομεία, προστασία του περιβάλλοντος, ναυπηγεία και άλλες βιομηχανίες.

NYRD701 1,8GHzΚατευθυνόμενο κύμαΜεταδότης επιπέδου ραντάρΤεχνικές παραμέτρους

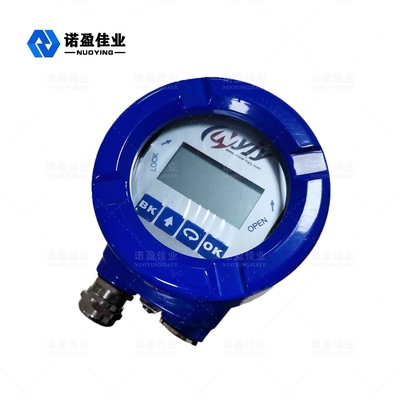

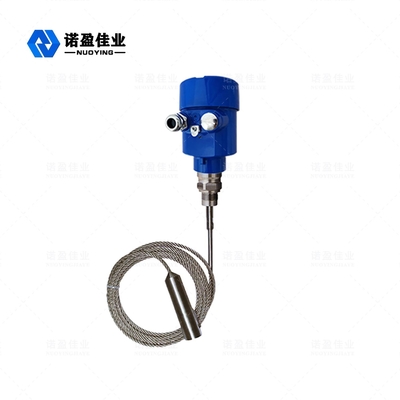

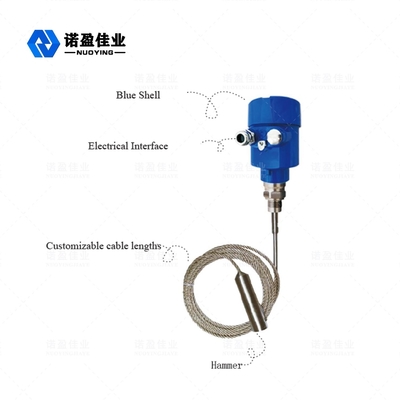

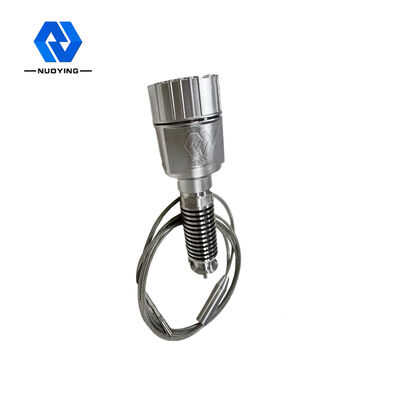

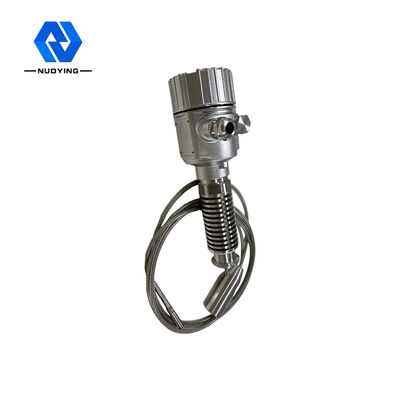

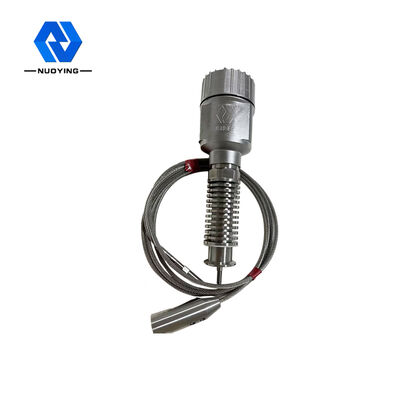

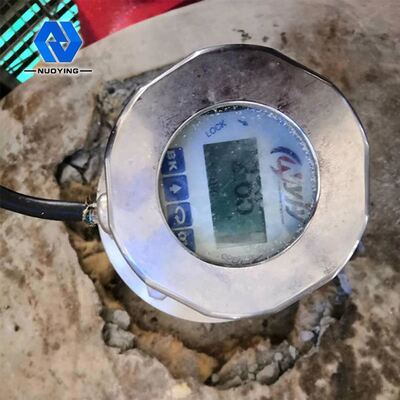

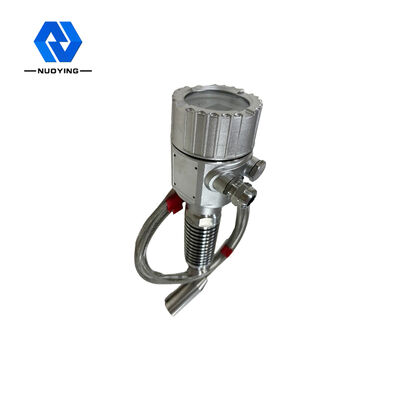

NYRD701 1,8GHzΚατευθυνόμενο κύμα Εικόνες που σχετίζονται με τον πομπό σε επίπεδο ραντάρ
